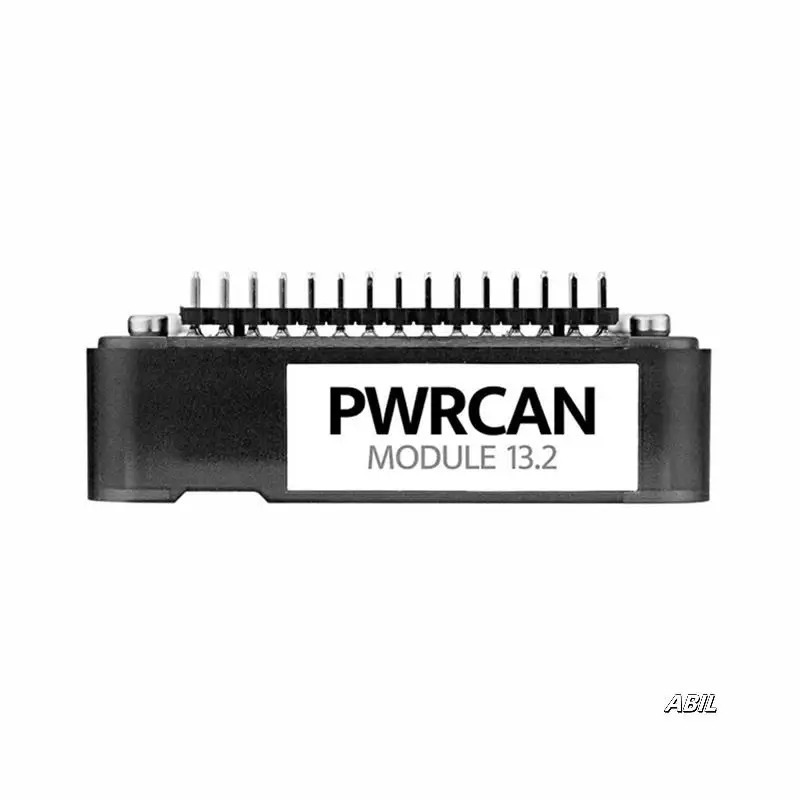

Para módulo M5stack PWRCAN 13.2, CAN de doble canal aislado y interfaz RS485 de un solo canal para una comunicación mejorada
1.Module13.2 PwrCAN es un módulo versátil diseñado para el bus PwrCAN, que integra comunicación CAN aislada y un bus de fuente de alimentación CC de 9 a 24 V.
2. El módulo también incluye la funcionalidad de bus Pwr485 (aislado) y proporciona una fuente de alimentación de 5 V aislada al host M5.

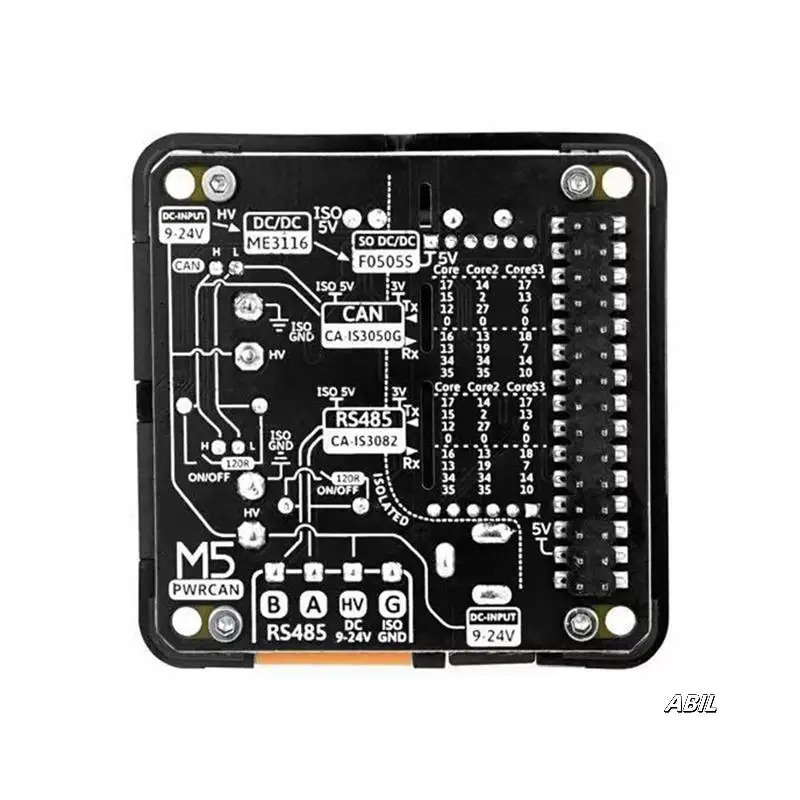

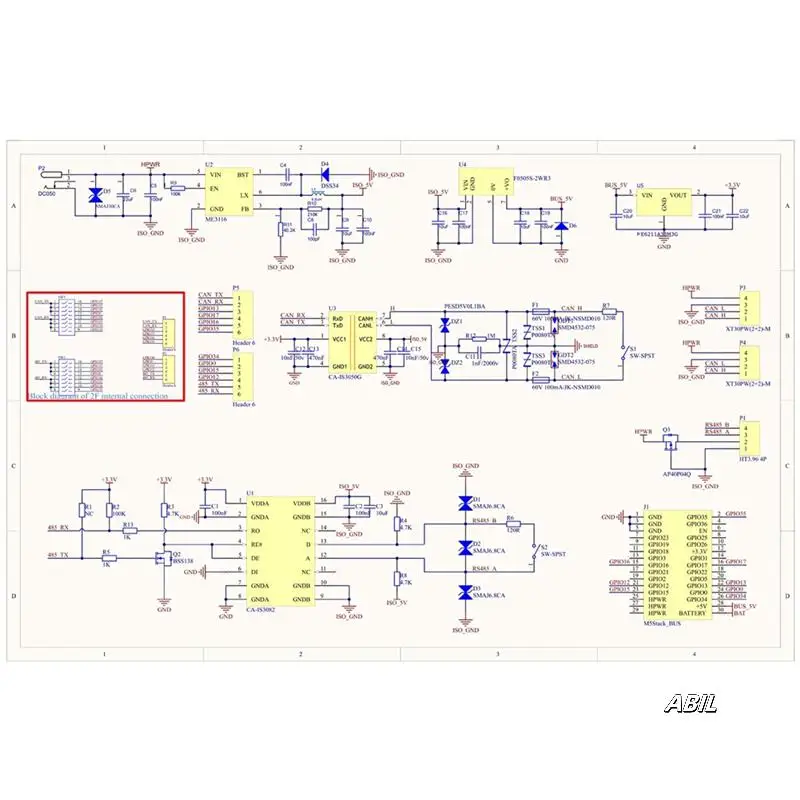

3. La parte de comunicación CAN utiliza el transceptor aislado CA-IS3050G y la parte RS485 utiliza el transceptor aislado CA-IS3082W.

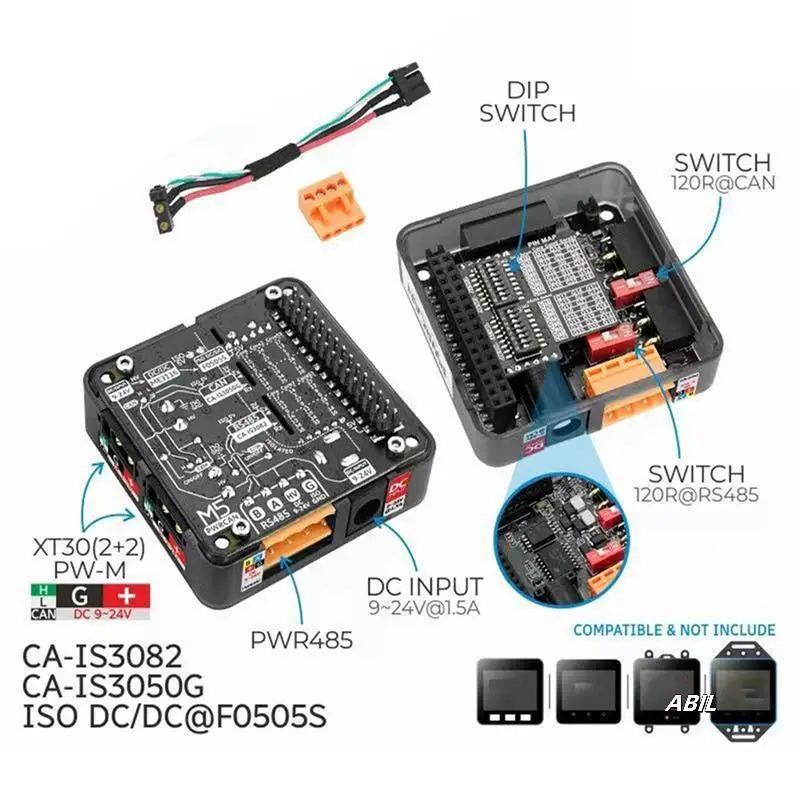

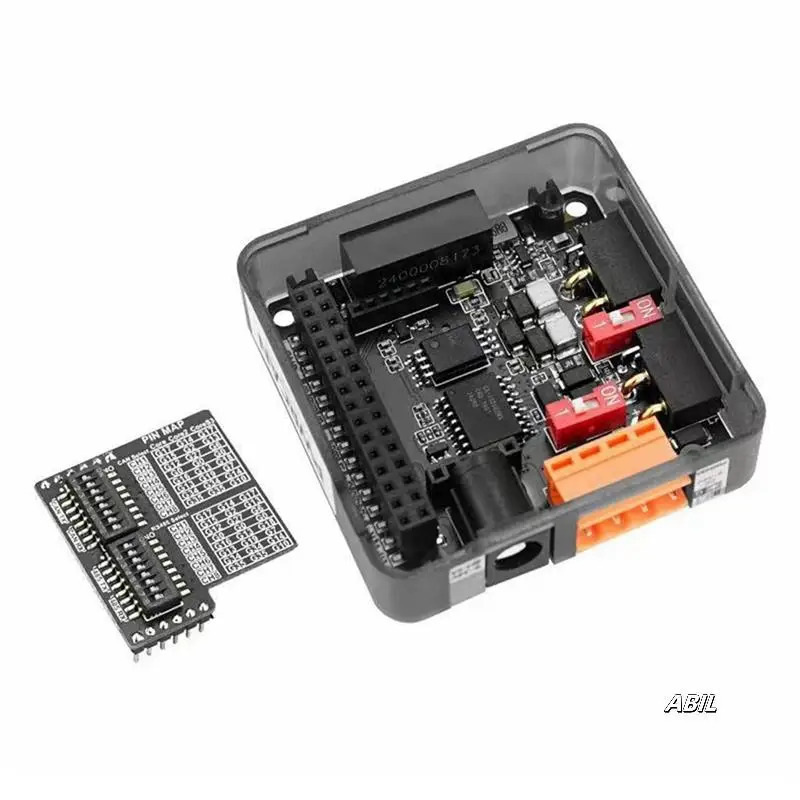

4. Los GPIO asociados con la comunicación CAN y RS485 se pueden seleccionar mediante interruptores DIP, y las resistencias terminales de 120 ohmios se pueden conectar en paralelo en las salidas CAN y RS485 a través de interruptores DIP
5.El bus de alimentación del módulo admite un amplio rango de voltaje de entrada de CC 9 - 24 V, con el conector CC conectado directamente a las secciones de alimentación HT3.96 y XT30.
El módulo proporciona energía al host M5 a través del módulo de alimentación aislado incorporado F0505S-2WR3
Este módulo es adecuado para aplicaciones como control de robots, conversión de protocolos, automatización industrial, sistemas de comunicación de vehículos, transporte inteligente y automatización de edificios.
Barramento CAN aislado (doble canal)
Barramento RS485 aislado
Aislamiento de señal
Fuente de alimentación aislada
Múltiples interfaces de alimentación
Amplio rango de voltaje de entrada (9-24V)
Interruptor DIP de conmutación de pin de comunicación CAN/RS485
Aplicaciones:
Control de robot
Conversión de protocolo
Automatización industrial
Sistemas de comunicación de vehículos
Transporte inteligente
Automatización de edificios
Debido a los diferentes lotes, puede haber diferencias en la apariencia, el color y el texto impreso del producto, lo que no afectará el uso.
Color: negro
Material: plástico
Contenido del paquete:
1 x módulo de comunicación multifuncional
Solo el contenido del paquete anterior, otros productos no están incluidos.
