Nombre de la marca: Ninguno
Tipo: Bluetooth
Tipo: Wi-Fi
Origen: CN(Origen)
Estilo de equipo de audio y vídeo compatible: Equipo de visualización
Paquete: Si
Número de modelo: T-Display-S3 AMOLED

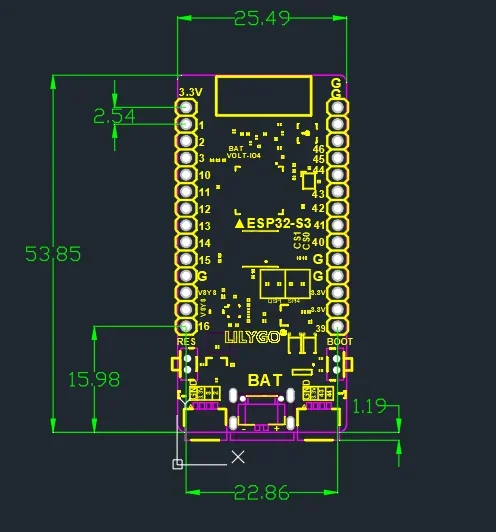

Dimensiones (AnxAlxPr): 60*10*25.5mm
Not Solder Pin: H619
Solder Pin: H634
Not Solder Pin Touch: H681
Solder Pin Touch: H705
Only Camera Shield: H679

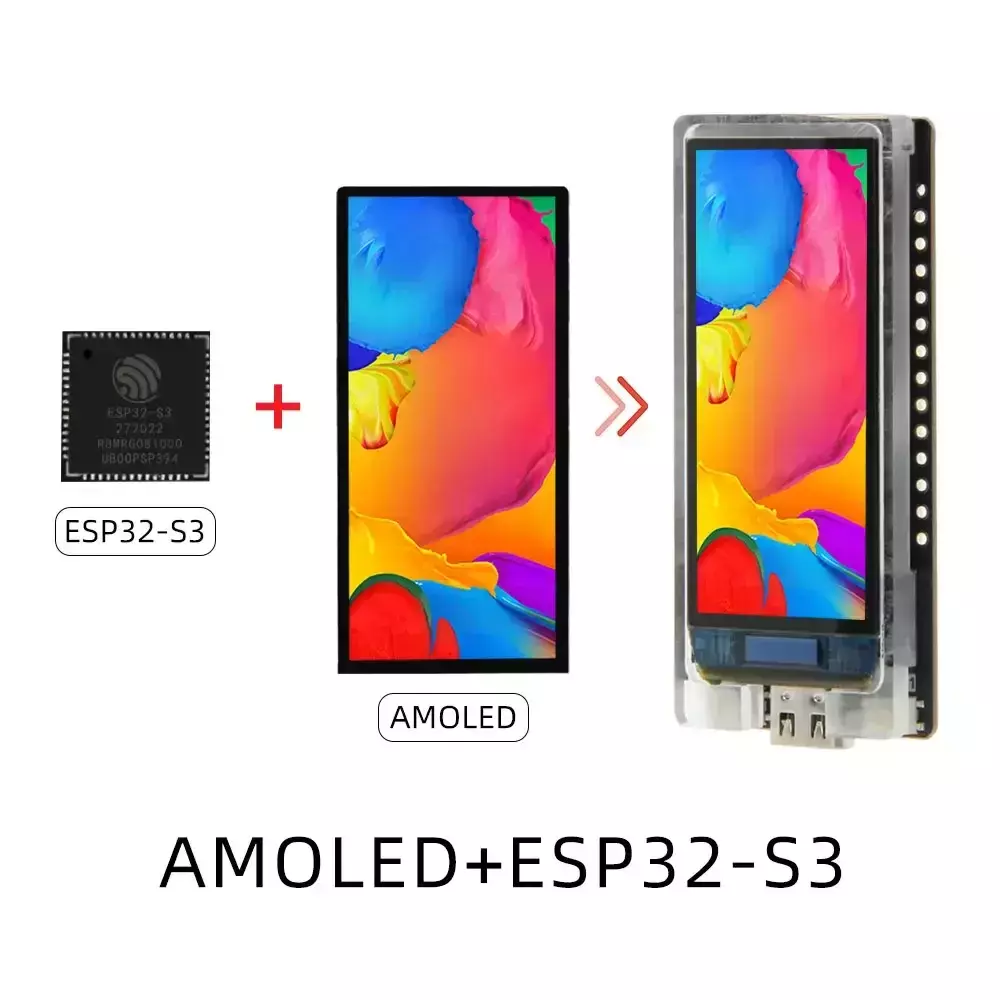

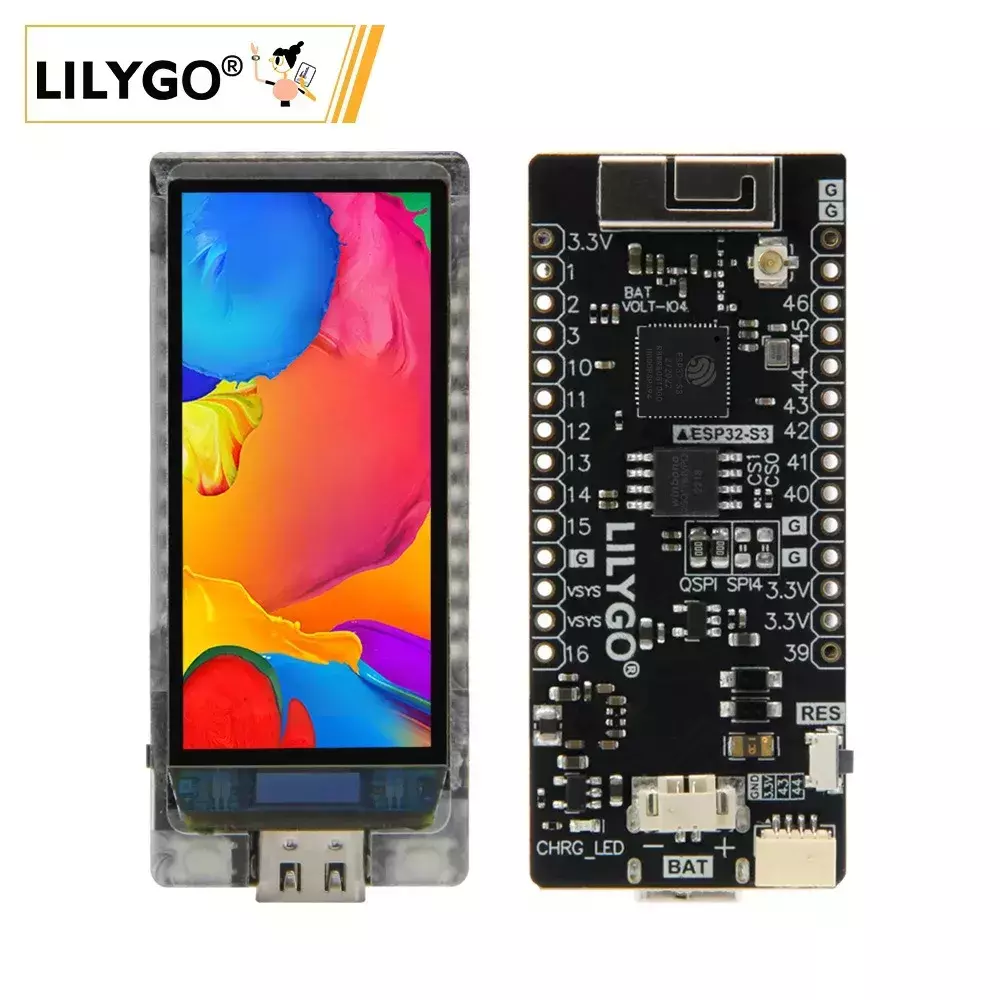

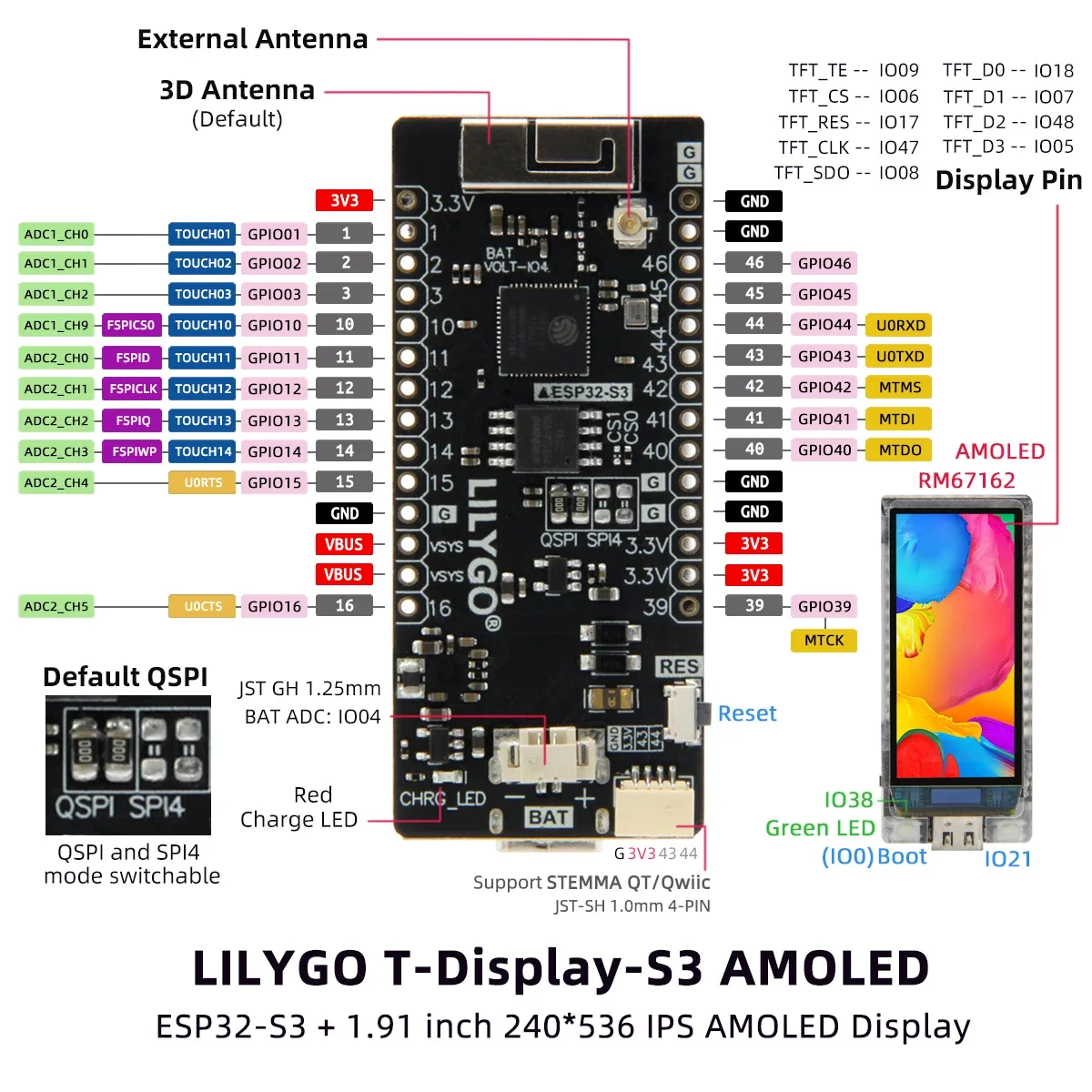

La Placa de desarrollo inaugural que empareja la pantalla AMOLED con la pantalla de 2 ".
Introducción a AMOLED,

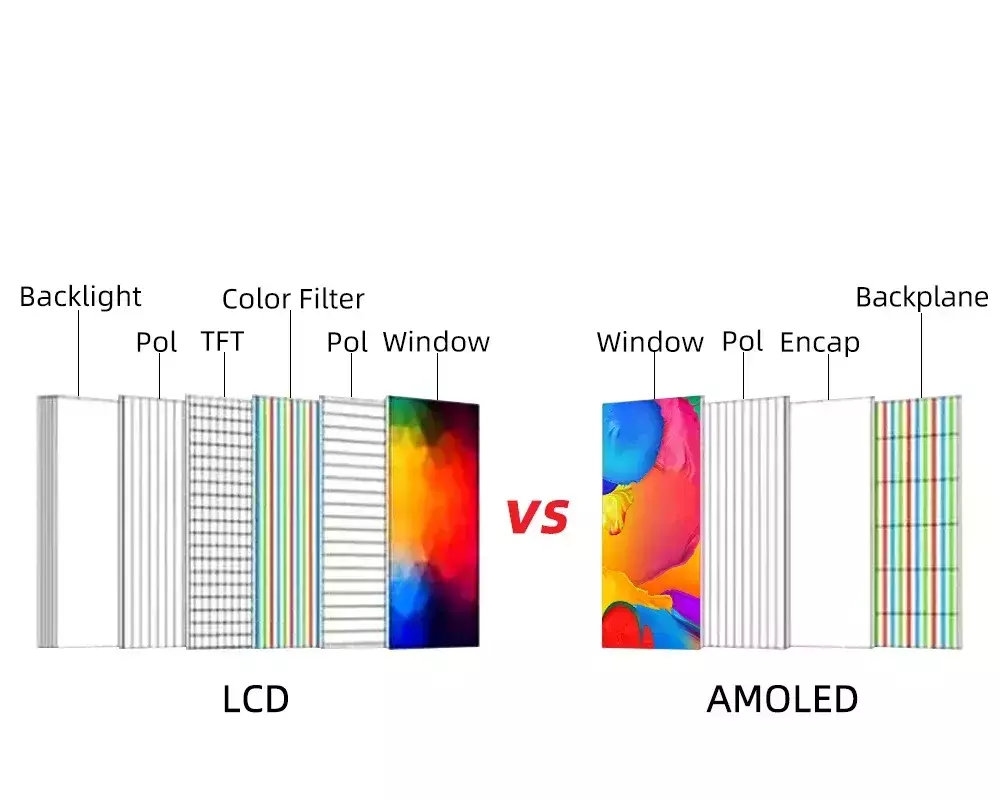

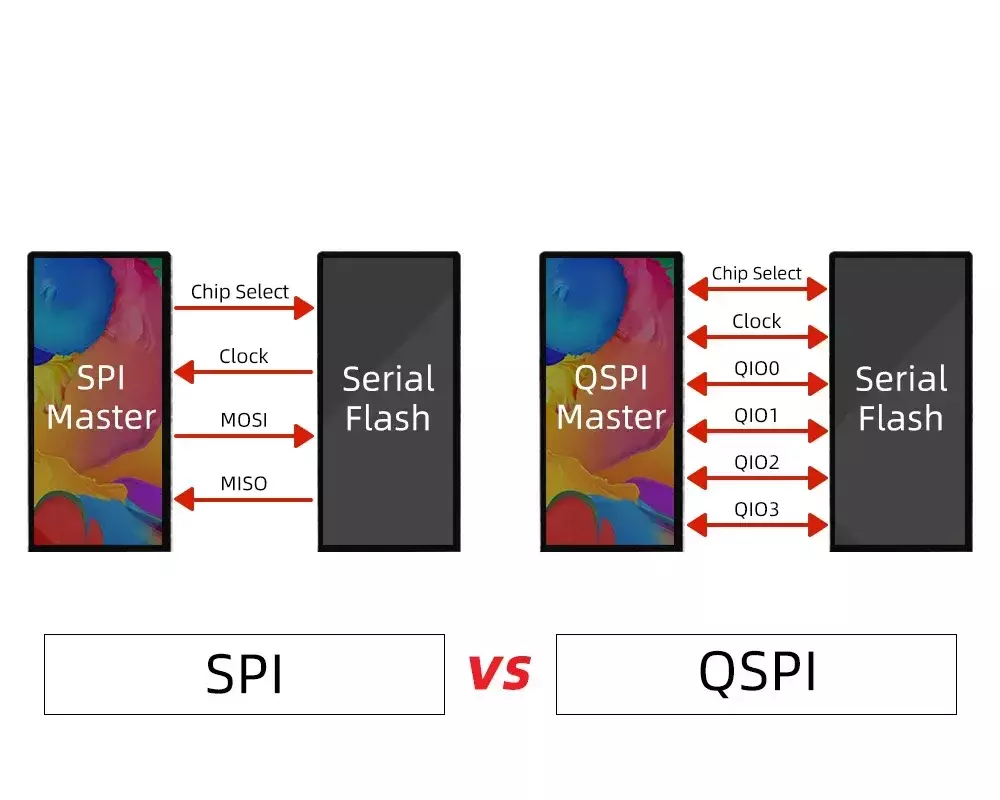

La placa AMOLED de la serie de modelos de desarrollo de la nueva versión de la serie AMOLED de la marca del año 2000, la versión de la marca AMOLED de la versión de la marca, el modelo de modelo AMOLED, el modelo de la marca de la versión de modelo de la versión de Se ha actualizado de una pantalla LCD a una pantalla AMOLED, proporcionando una mejor visualización a color. Además, se ha actualizado de una interfaz SPI a una QSPI para una velocidad más rápida, y de una antena integrada a una antena 3D para una experiencia WiFi y Bluetooth mejorada.
LILYGO® 4 de abril de 2023
Código de muestra para referencia [Github]
Si necesita asistencia técnica, consulte el enlace para encontrar más detalles.
Más información sobreAMOLED.
|

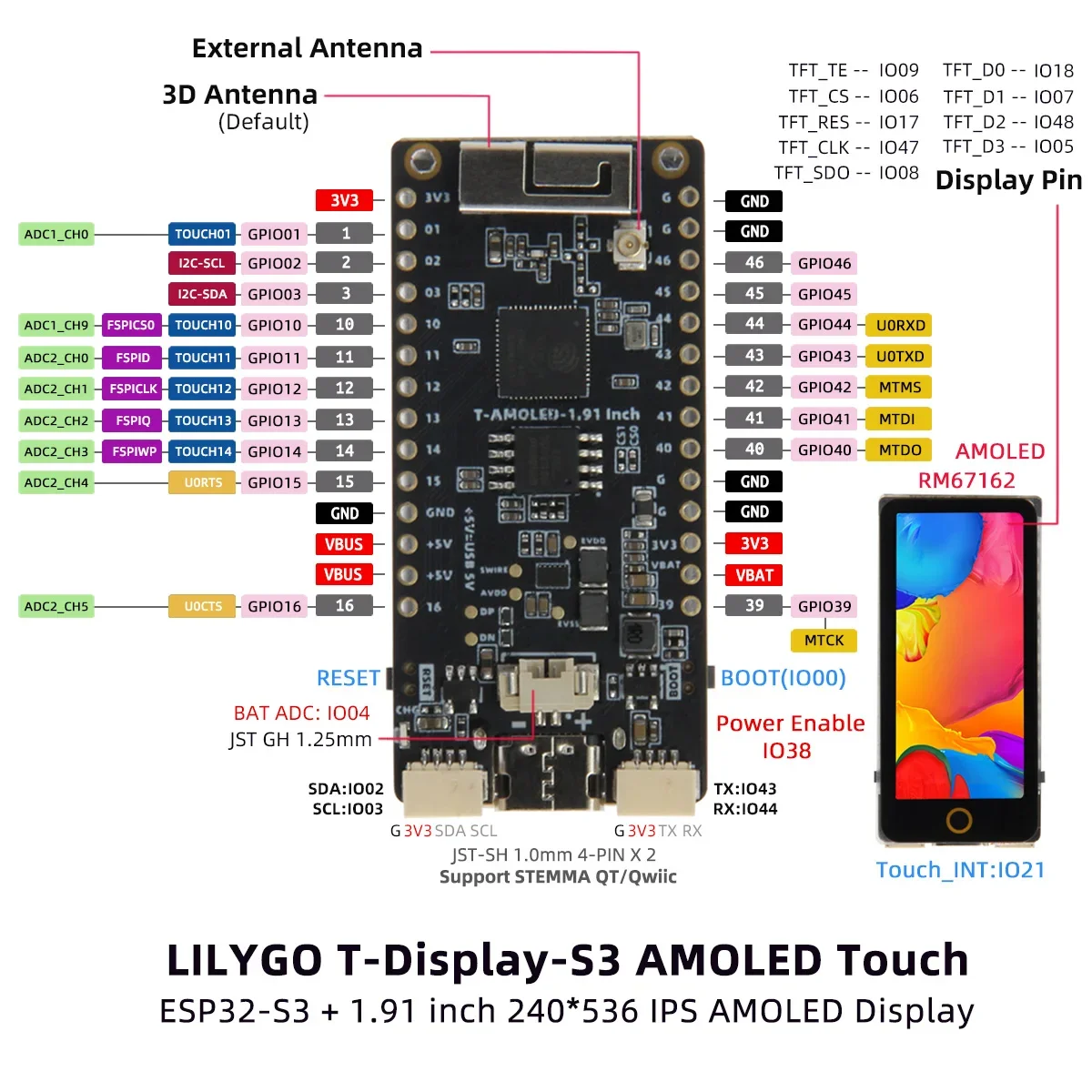

AMOLED |
|
|
MCU |
ESP32-S3R8Microprocesador de doble núcleo LX7 |
|
Flash |
16MB |
|
PSRAM |
8MB |
|
Conectividad inalámbrica |
2,4 GHz Wi-Fi 802,11 |
Bluetooth 5,0 (LE) |
|
|
Plataforma de programación |
Arduino-IDE, PlatformlO-IDE, Micropython |
Detección de voltaje Murciélago |
IO04 |
Funciones integradas |
Botón de arranque + reinicio + IO21 |
|

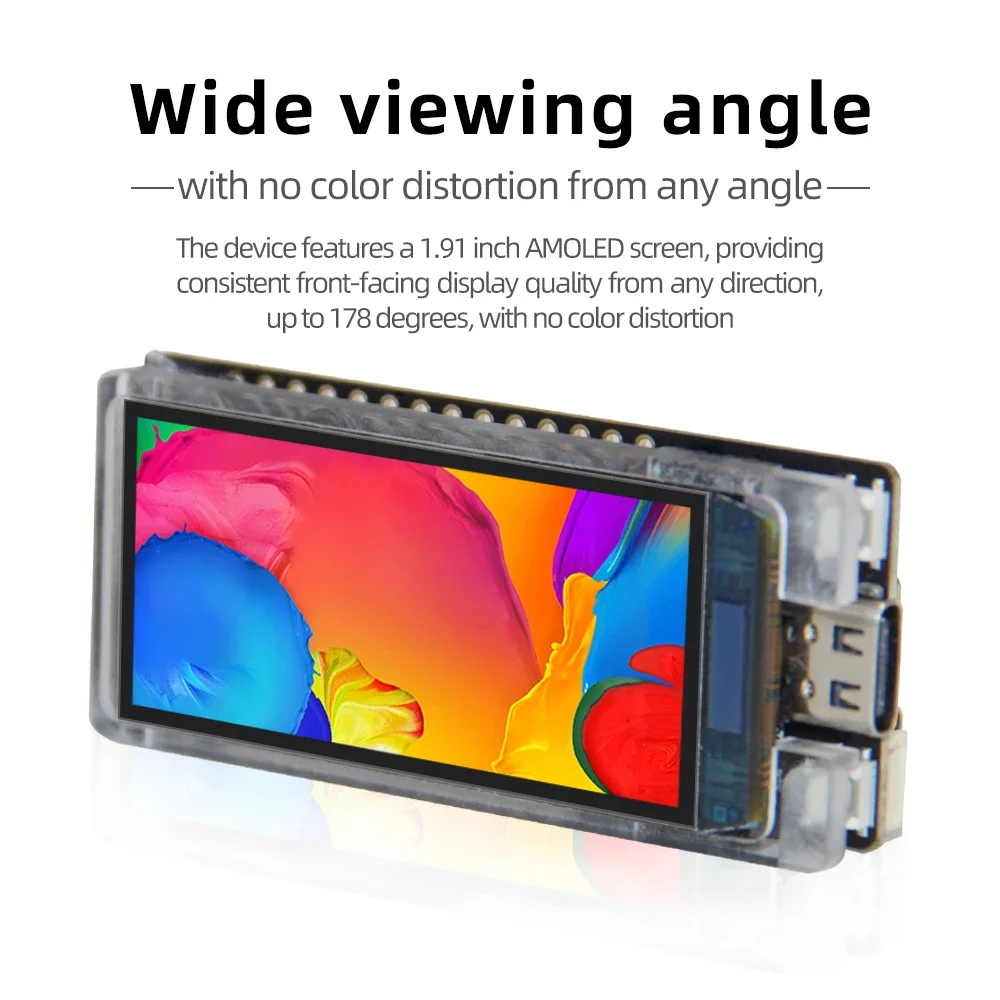

1,91 pulgadas RM67162 IPS AMOLED |
|||
|
Chip de accionamiento |
RM67162 |
Resolución |
240(W)xRGBx536(H) |
|
Área activa |
19,8x44,22mm |
Interfaz |
QSPI |
|
Ángulo de visión |
Ángulo de visión completa IPS |
||
|

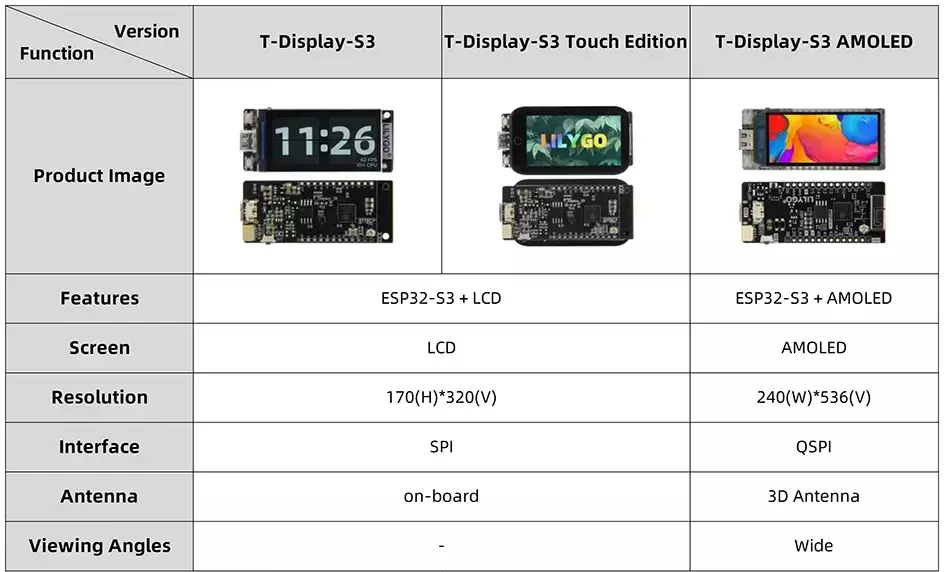

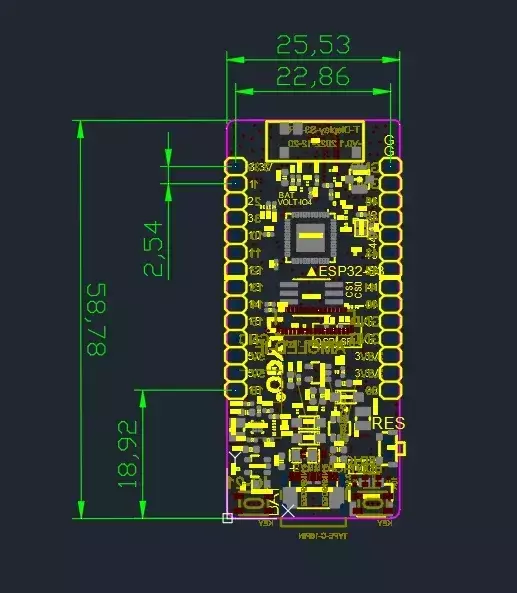

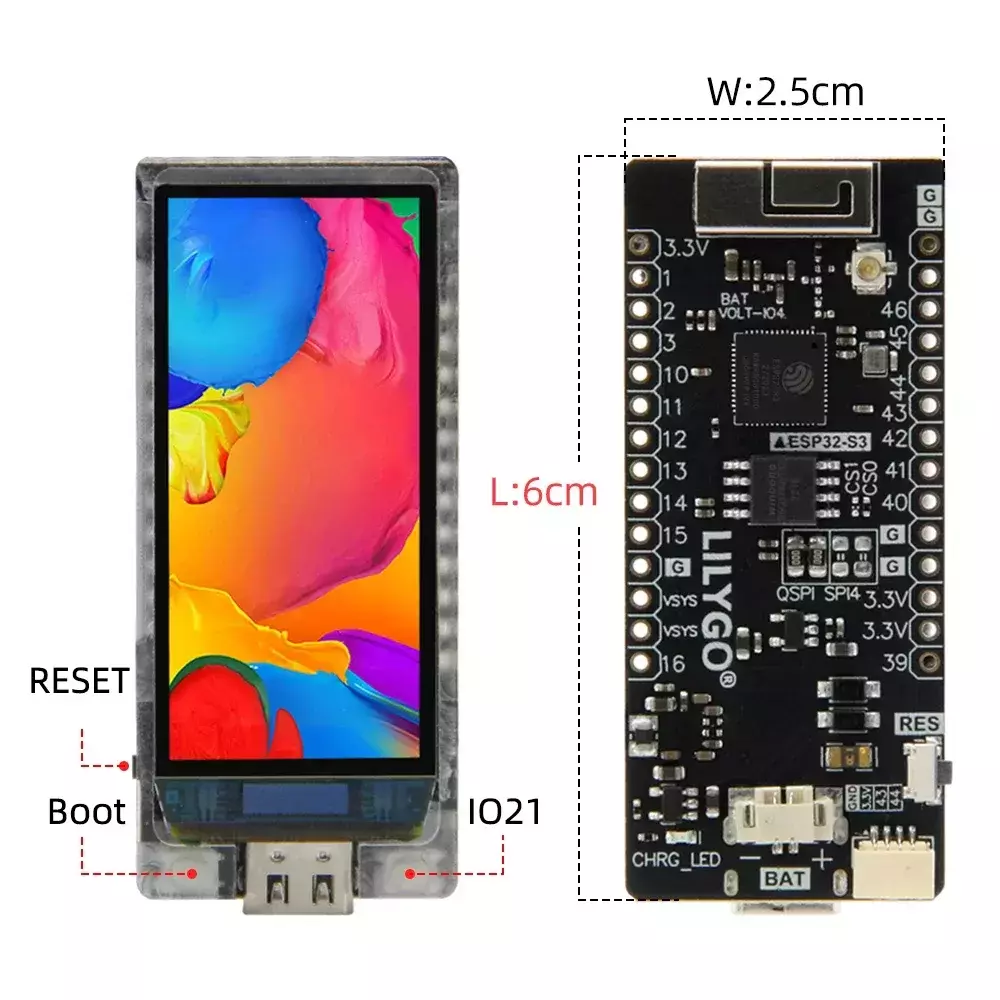

Versión antigua |

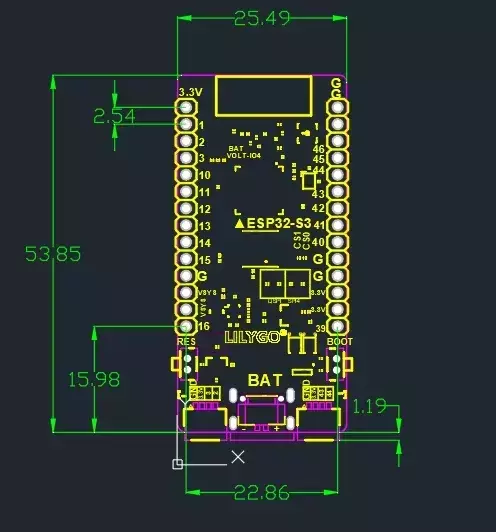

Nueva versión |
|
Versión básica |
Versión básica |
Versión táctil |
|
|
|
Actualizaciones clave de nueva versión: Tamaño compacto para una mayor portabilidad, arranque lateral y botón de Reinicio, versión táctil con botón central. |
||
️El rendimiento de las versiones nuevas y antiguas es idéntico. Elija la versión que mejor se adapte a su proyecto. |
||
|
|
|
|
Versión antigua |
Nueva versión |
|
Versión antiguaVersión básica No touch |
||
|
Sin pasador de soldadura |
Pin de soldadura |

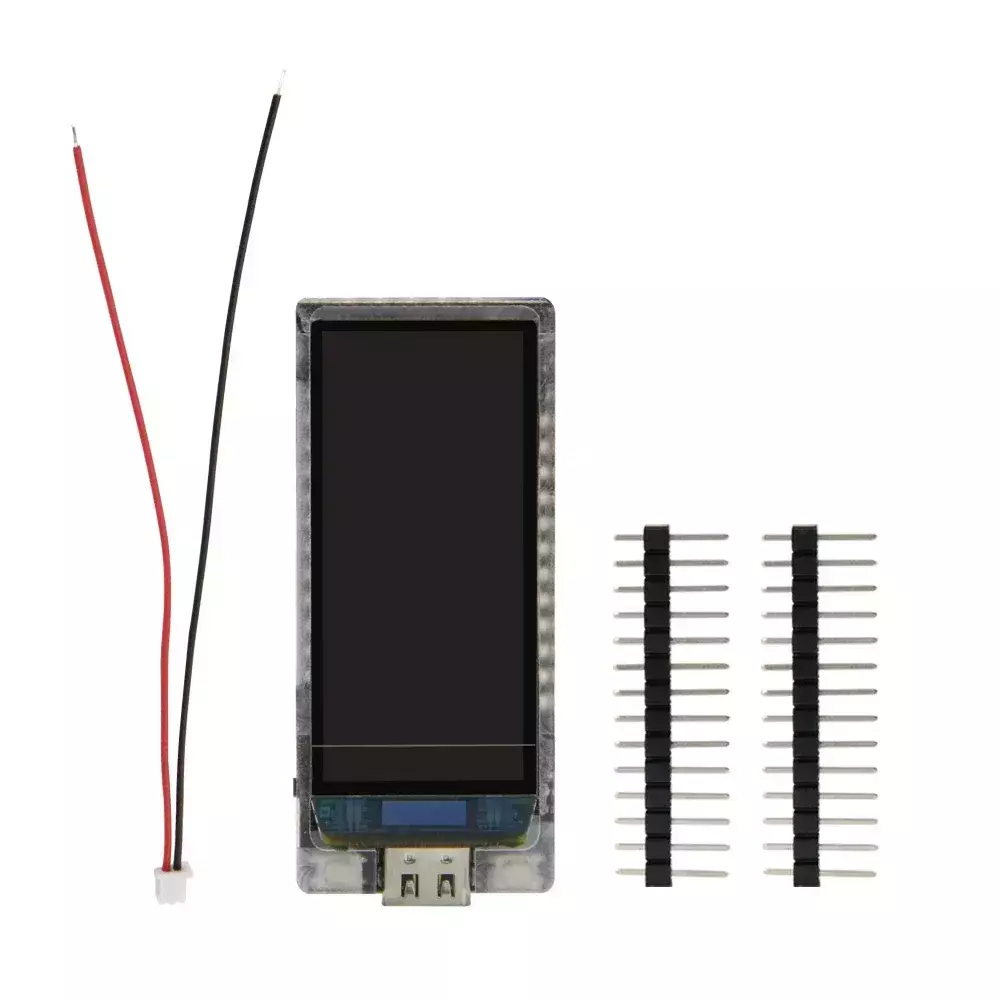

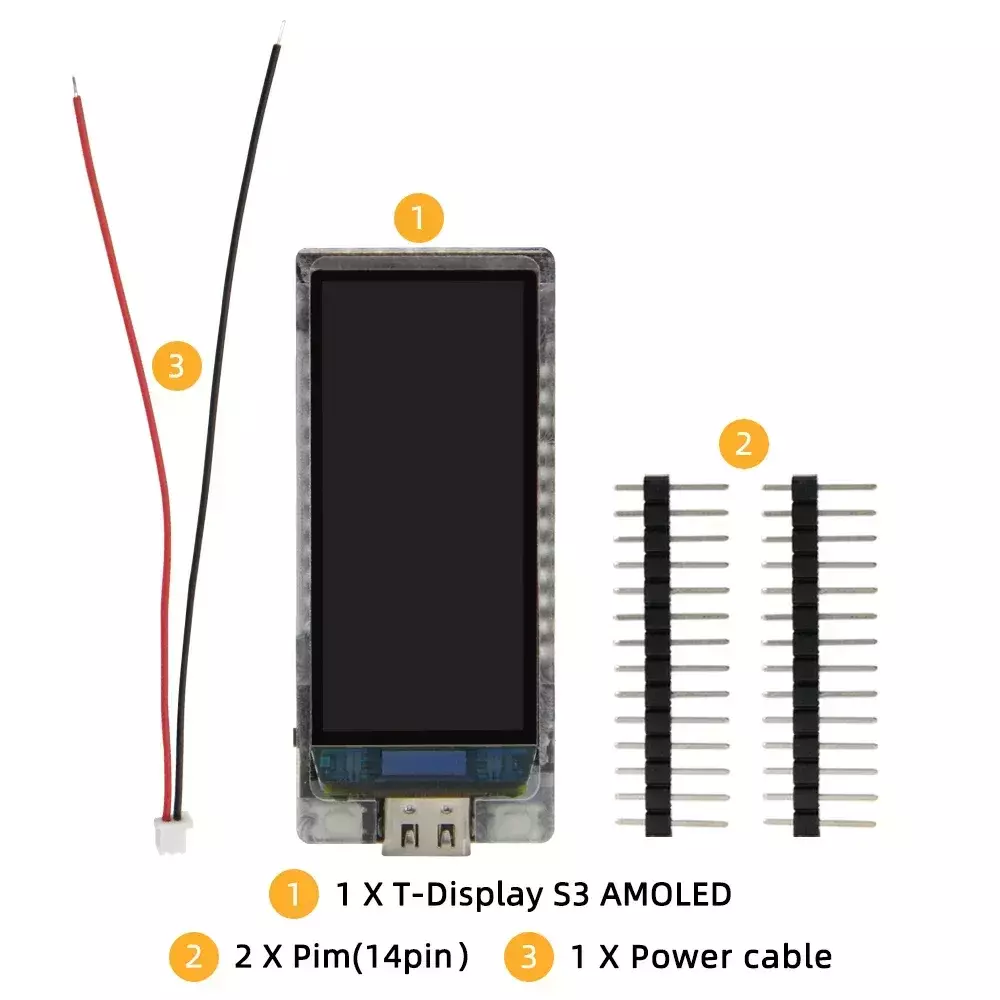

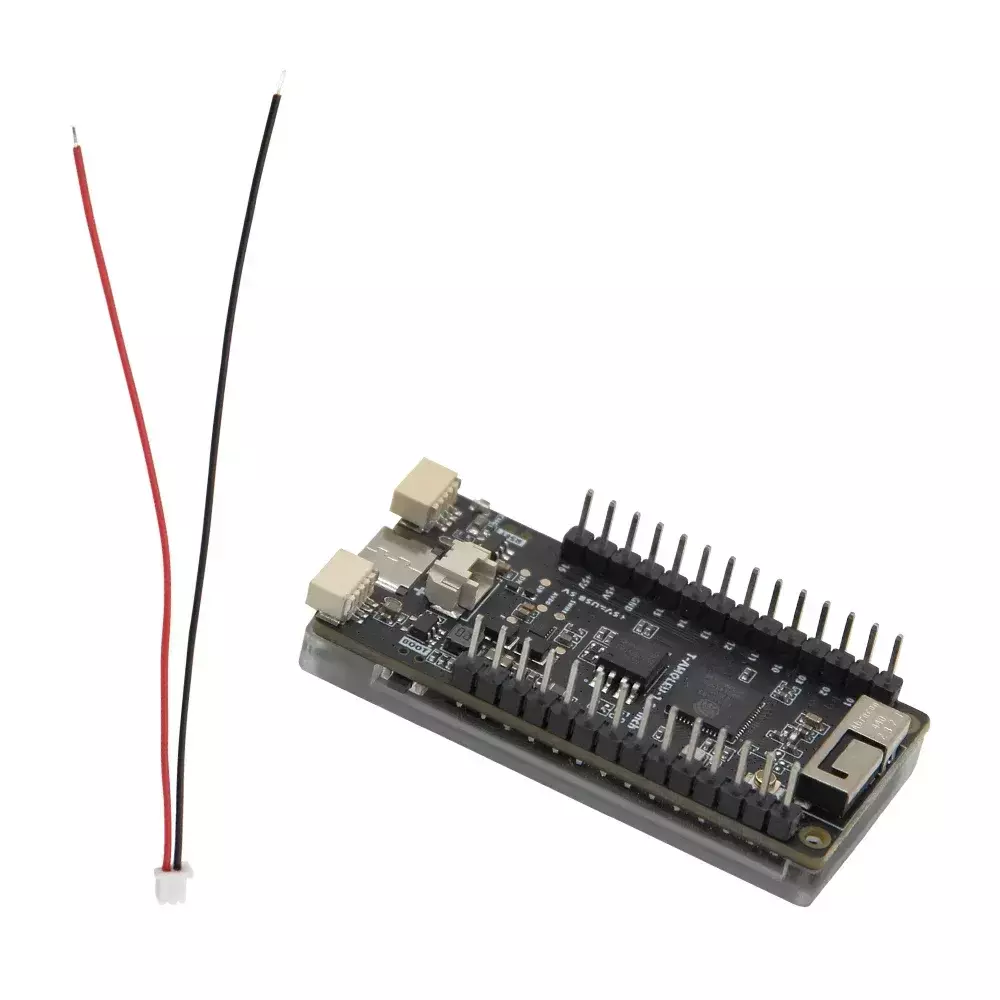

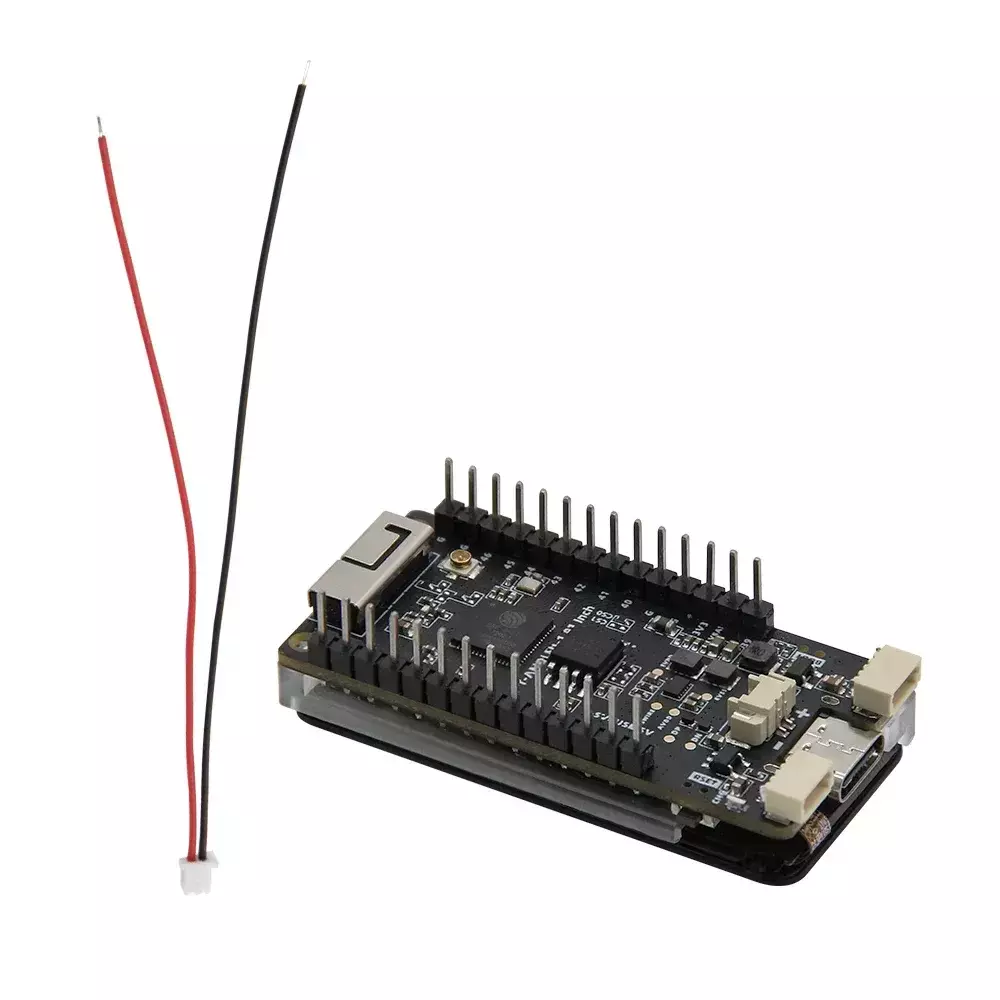

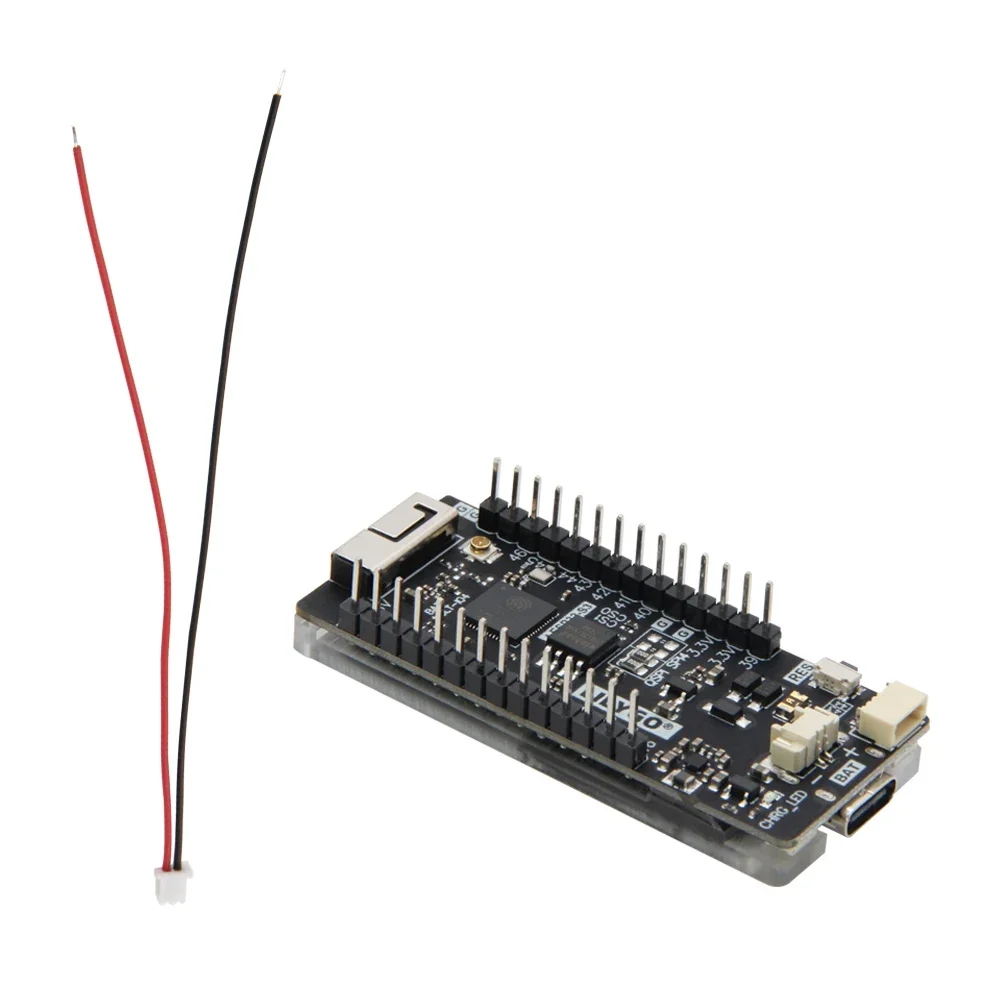

Qué hay en la caja |
|
|
|
1 X AMOLED |
2 pines macho de 2,54mm (1*14P) |
||
1 X Cable De Alimentación 1,25mm 2P |
||

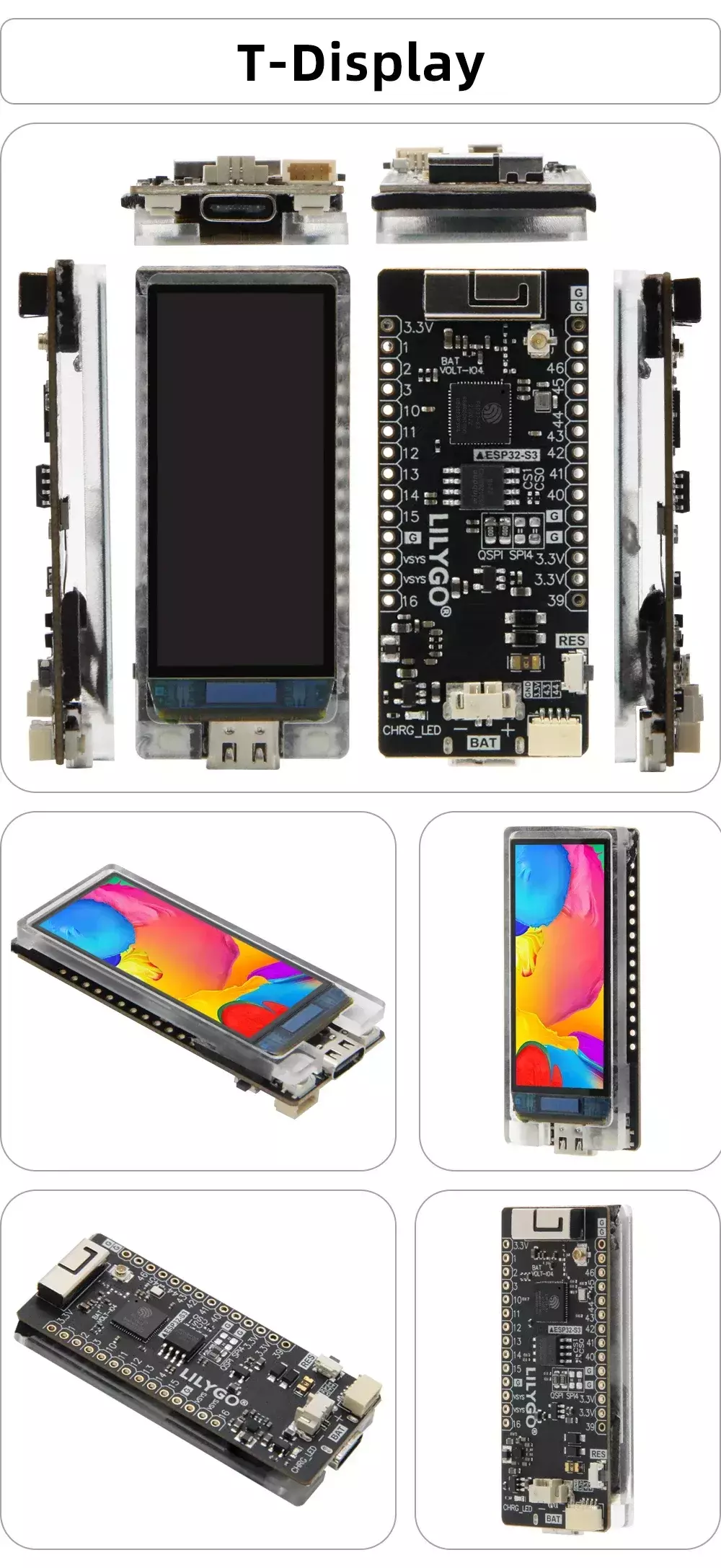

T-Display-S3
|

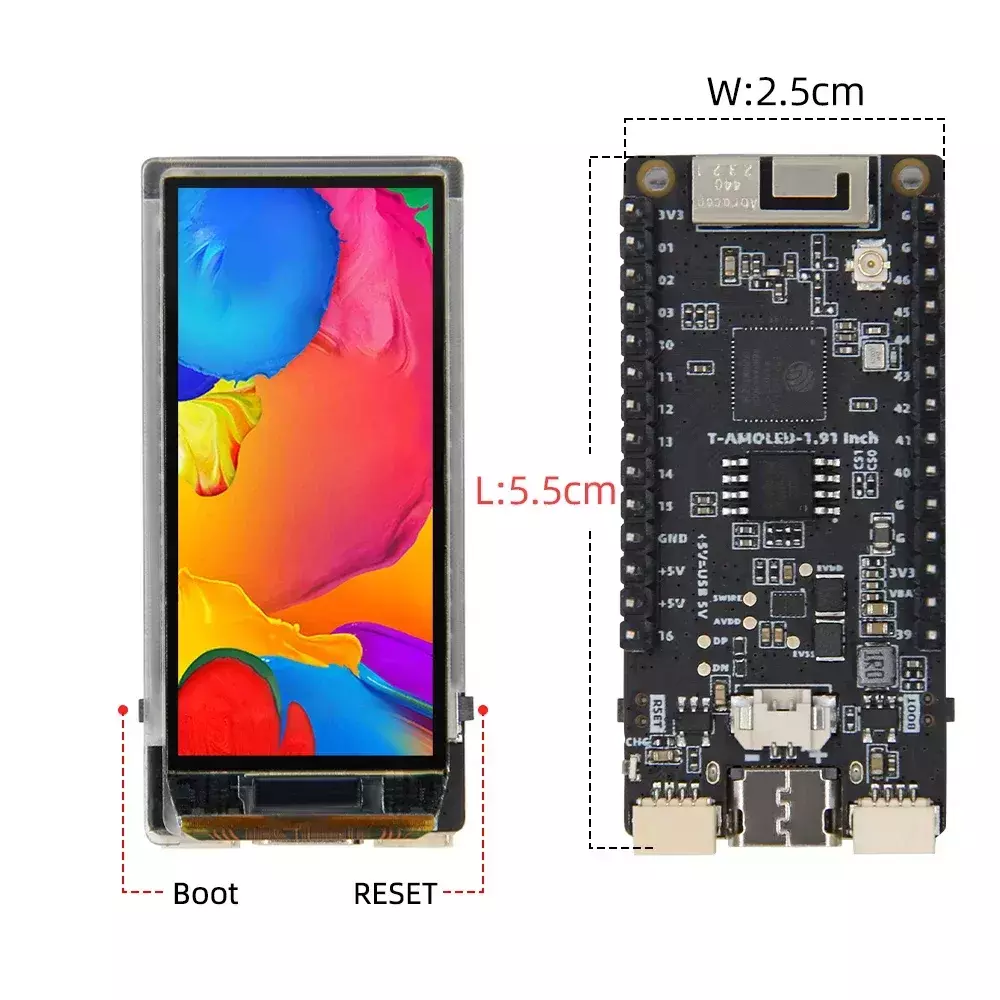

Nueva versiónVersión básica No touch |
||
|
Sin pasador de soldadura |
Pin de soldadura |

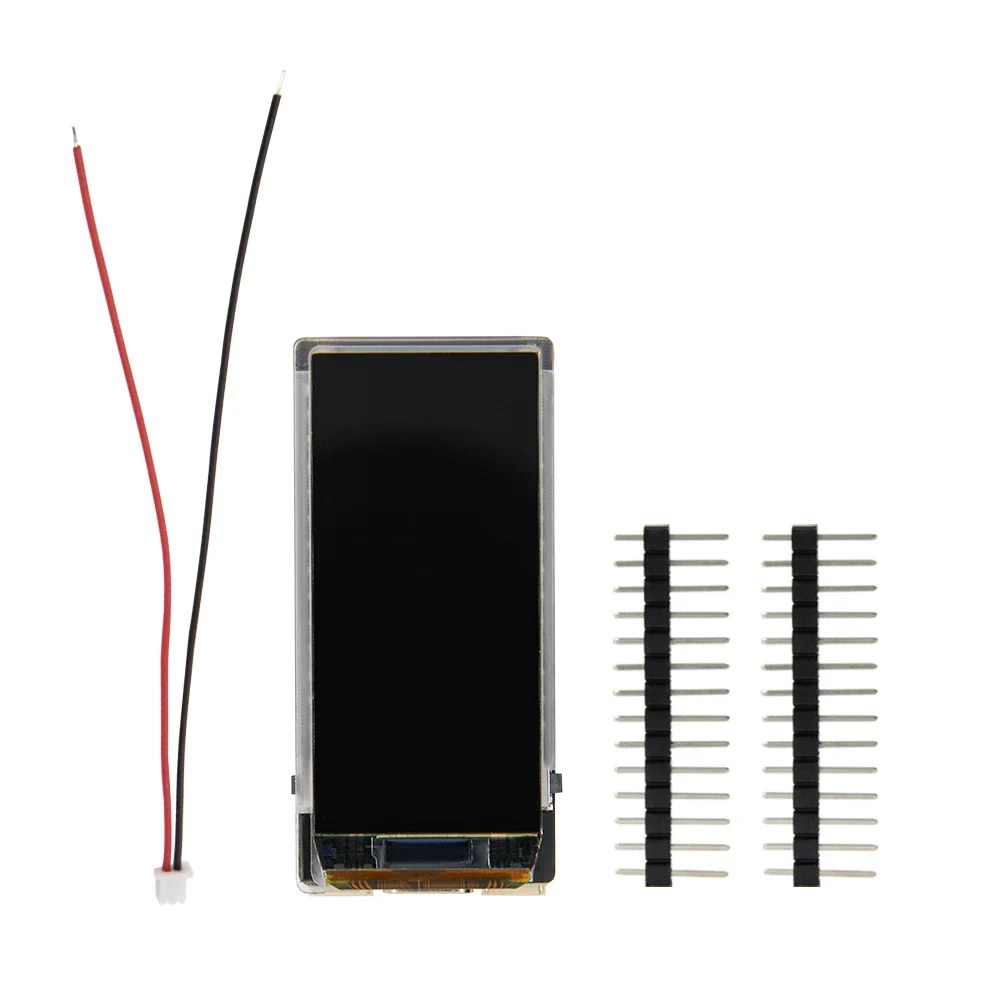

Qué hay en la caja |
|
|
|
1 PANTALLA TÁCTIL AMOLED de pulgadas |
2 pines macho de 2,54mm (1*14P) |
||
1 X Cable De Alimentación 1,25mm 2P |
||
T-Display-S3
|

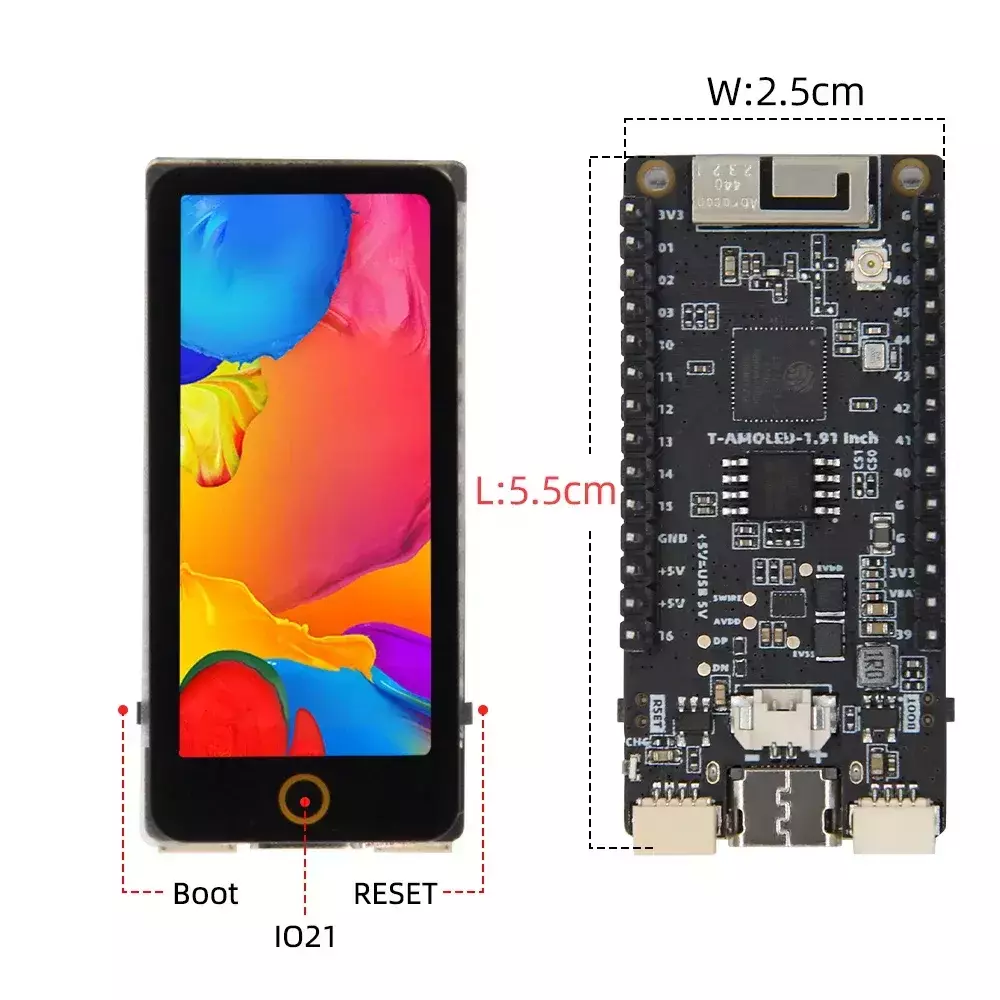

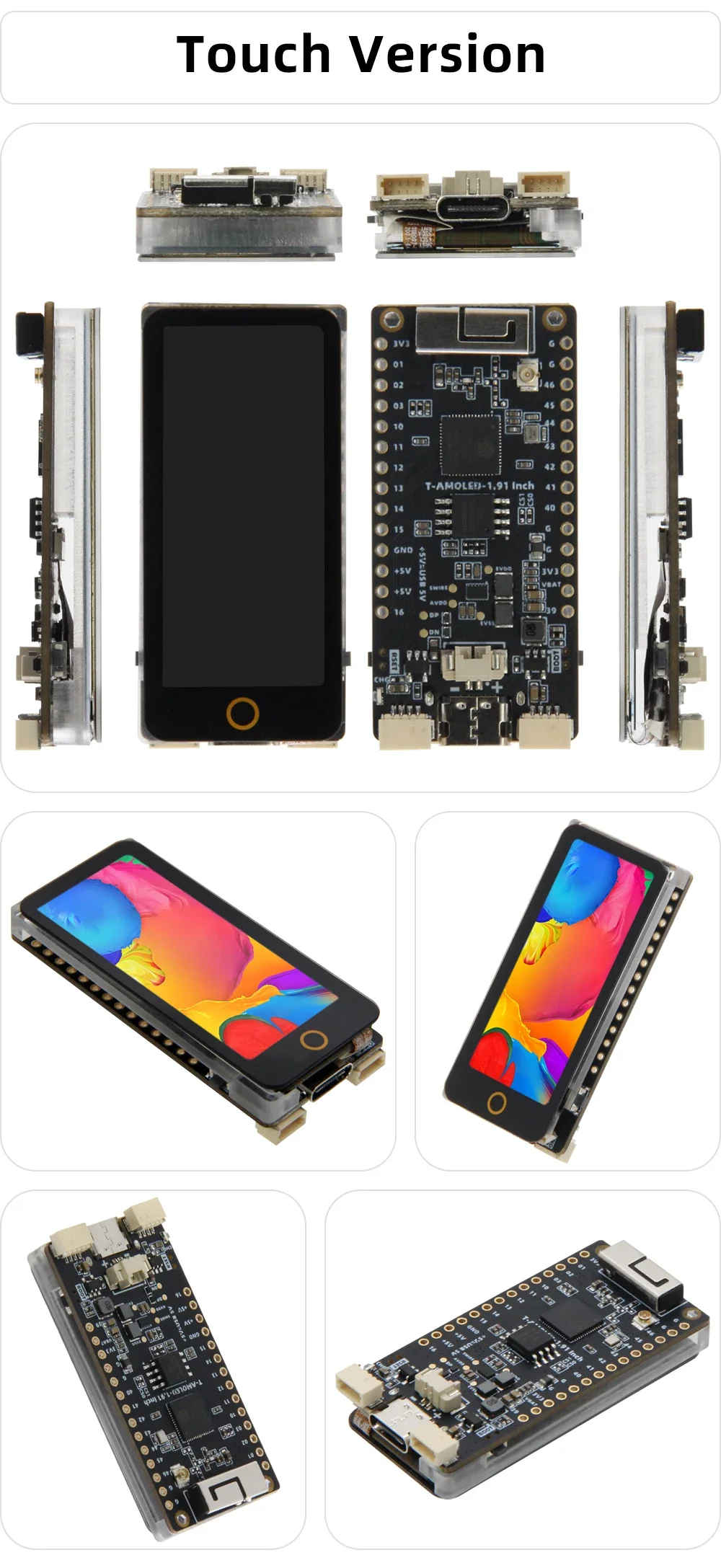

Nueva versiónVersión táctil |
||
|
Sin pasador de soldadura |
Pin de soldadura |

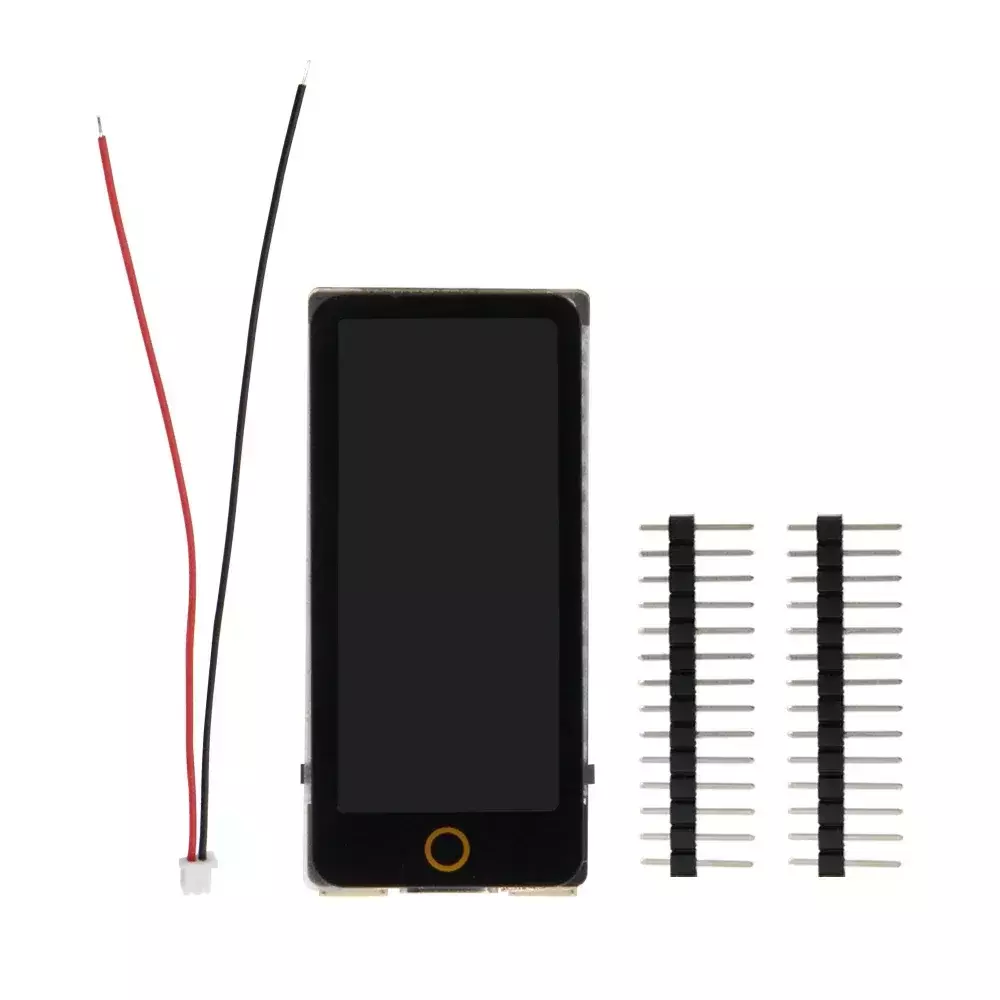

Qué hay en la caja |
|
|
|
1 PANTALLA TÁCTIL AMOLED de pulgadas |
2 pines macho de 2,54mm (1*14P) |
||
1 X Cable De Alimentación 1,25mm 2P |
||

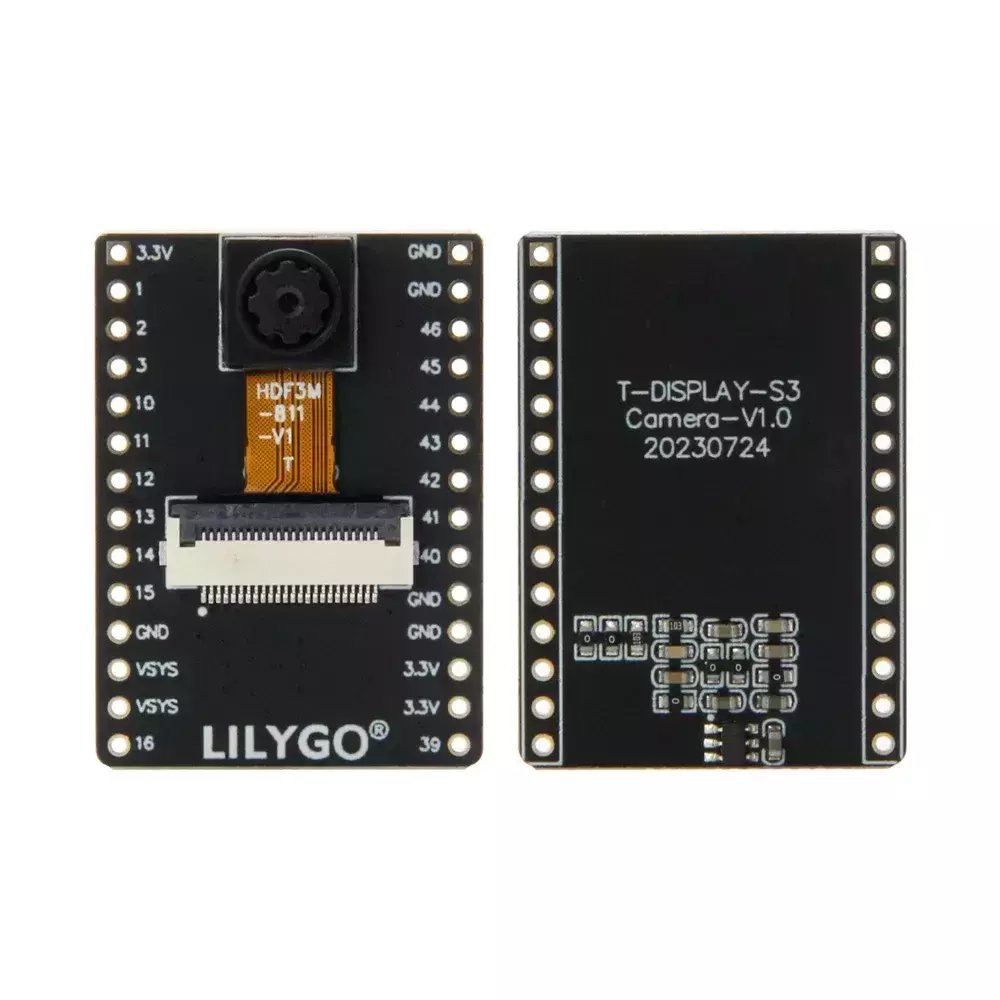

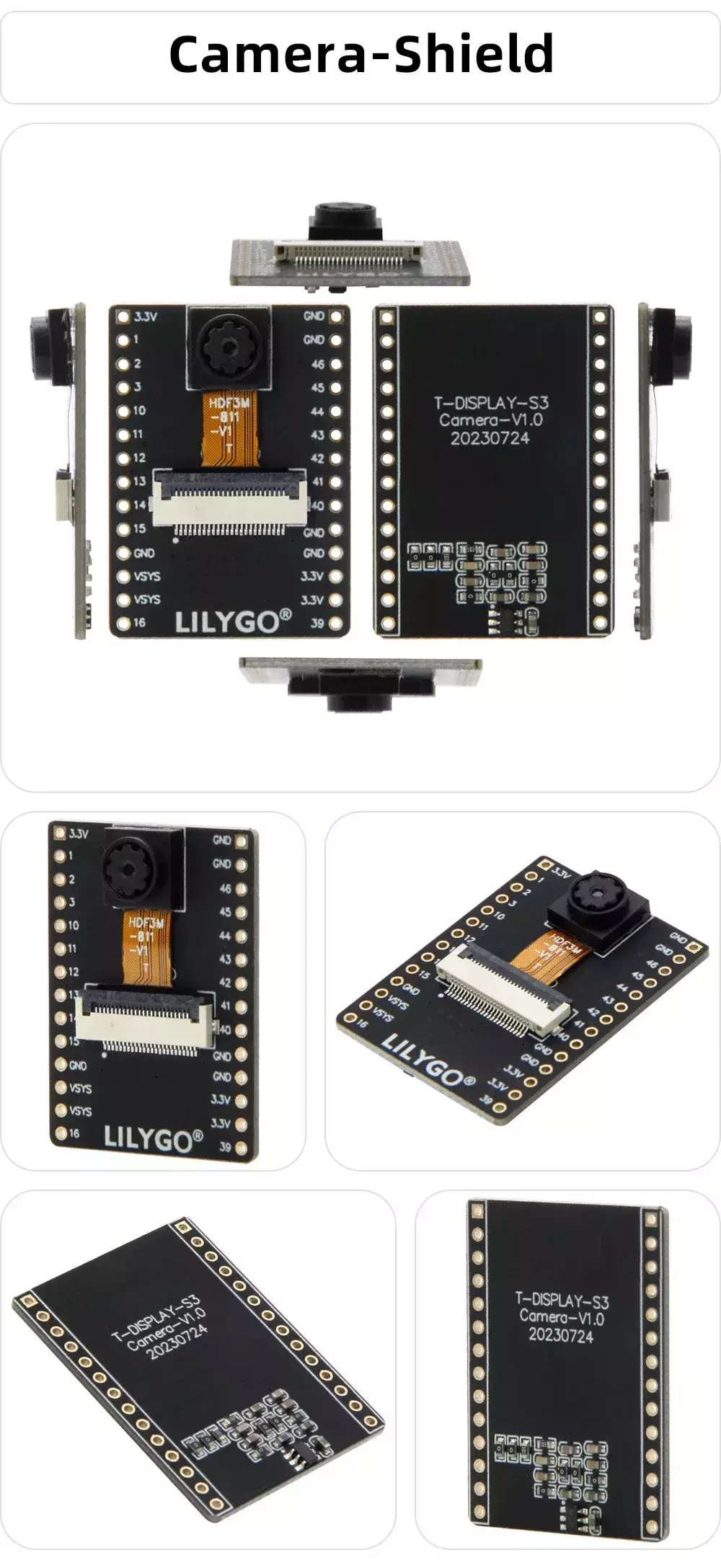

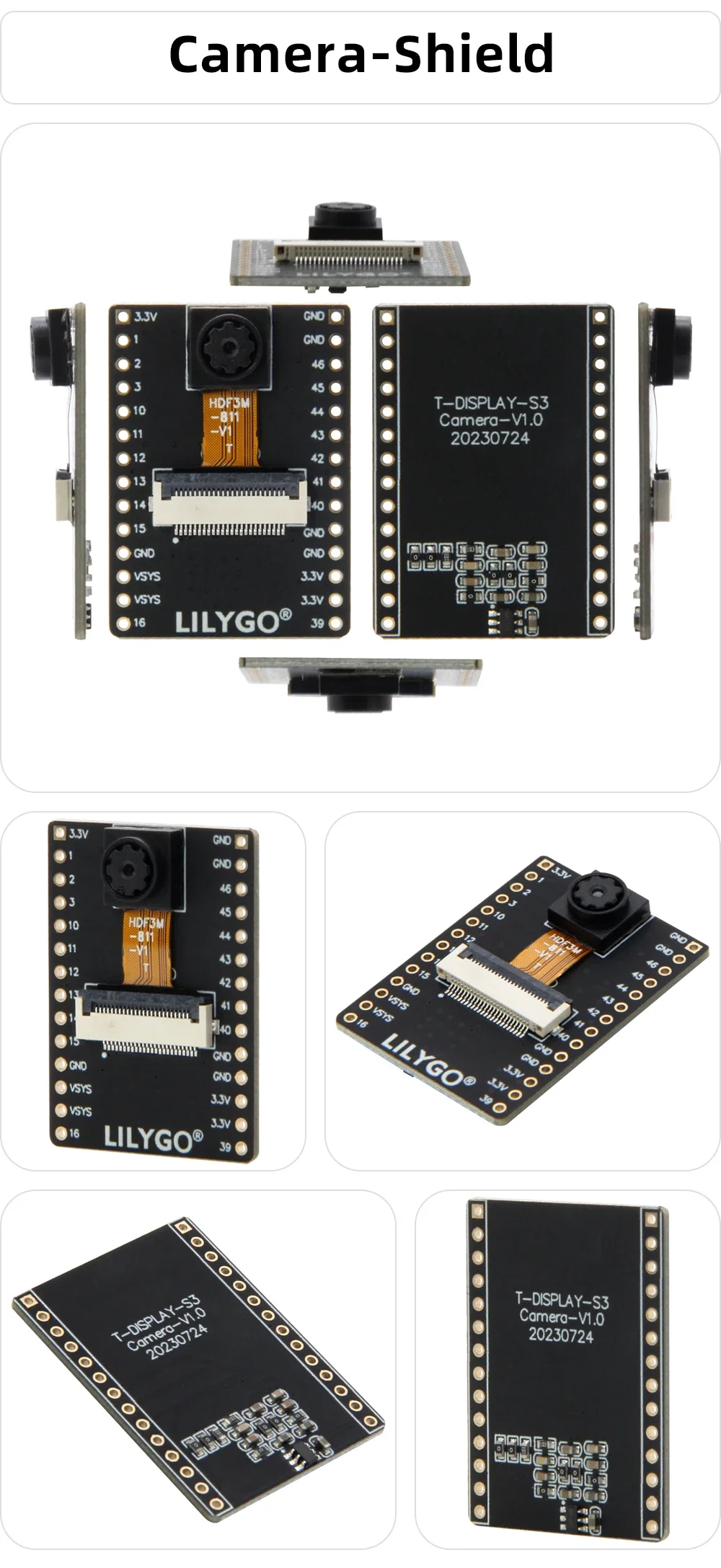

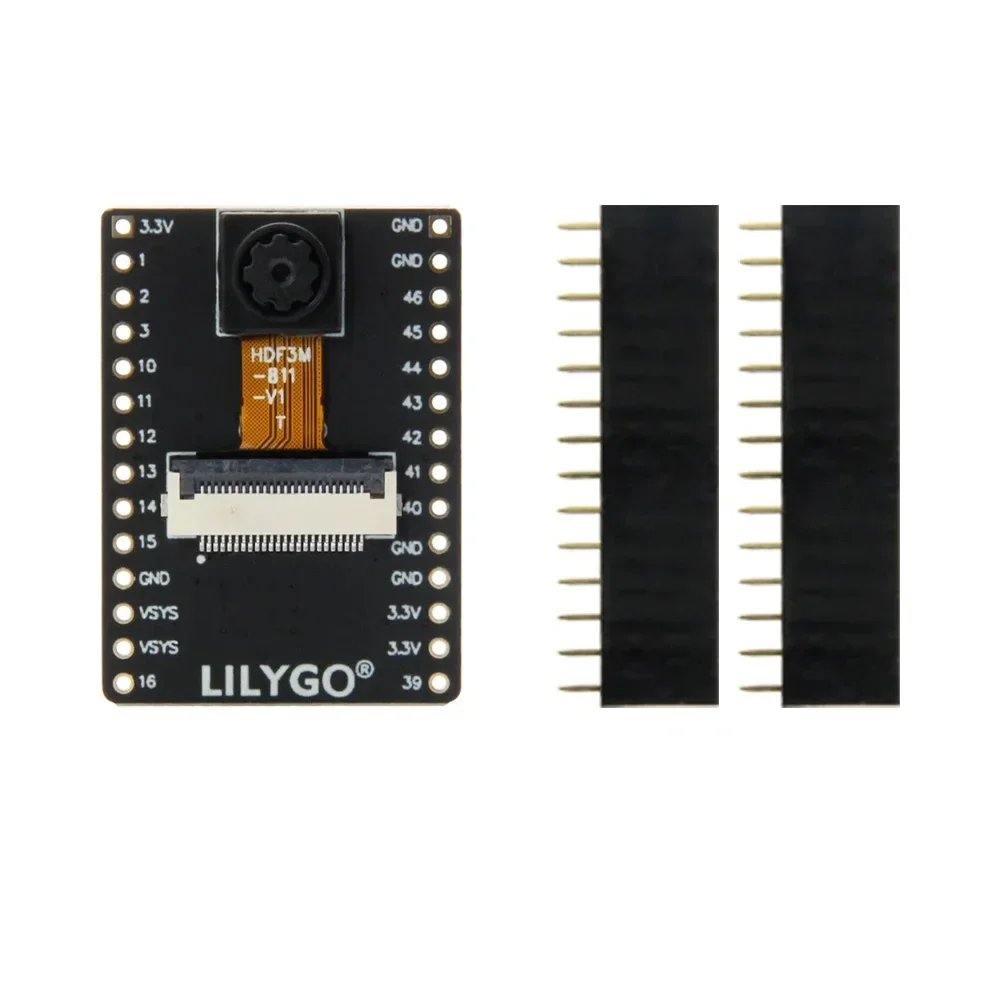

Protector de cámara AMOLED,
|
Escudo Cámara[Tenga en cuenta que el paquete no incluye el dispositivo T-Display S3 AMOLED, solo el escudo de la cámara]. |
||
|
Solo Escudo de cámara |
No incluye el T-Display S3 |
Qué hay en la caja |
|
|
1 X Escudo de cámara |
|
2 pines hembra (1*14P) |
||
