LILYGO se basa en un concepto de diseño que se puede programar, se puede usar, se puede conectar en red, puede ser interactivo y se puede ampliar.
ESP32 integrado con WIFI/Bluetooth, fácil de programar y desarrollar, la función WIFI/Bluetooth integrada es más conveniente para la creación de redes, utilizando el proceso OCA IPS pantalla táctil capacitiva de reloj de 1,54 pulgadas, haciendo que la estructura del dispositivo sea más adecuada para el uso portátil, pantalla táctil capacitiva sensible, la interacción humana con la máquina es más suave.

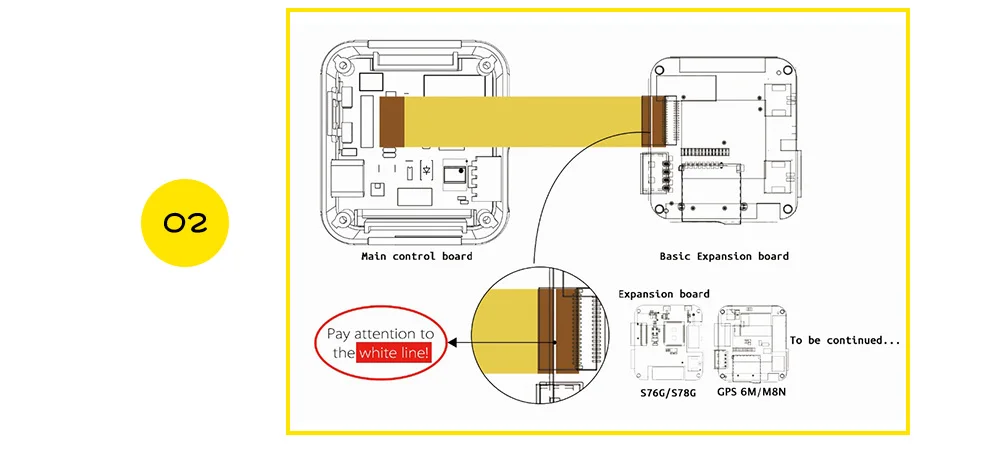

Durante el diseño y la producción, se reservan tres formas de ampliar el módulo de expansión en el equipo. El primero es el plano posterior de expansión de 0,3mm de 35 pines del conector FPC de paso de MM reservado en la placa base.
Hay otras dos formas reservadas. El puerto de expansión MOLEX 4P 53015-0410 está reservado desde el lado, y los dos lados inferiores se pueden utilizar como puertos de fijación de Correa, y se pueden utilizar como puertos de cabezal hembra de expansión de 2,54 8 pines.

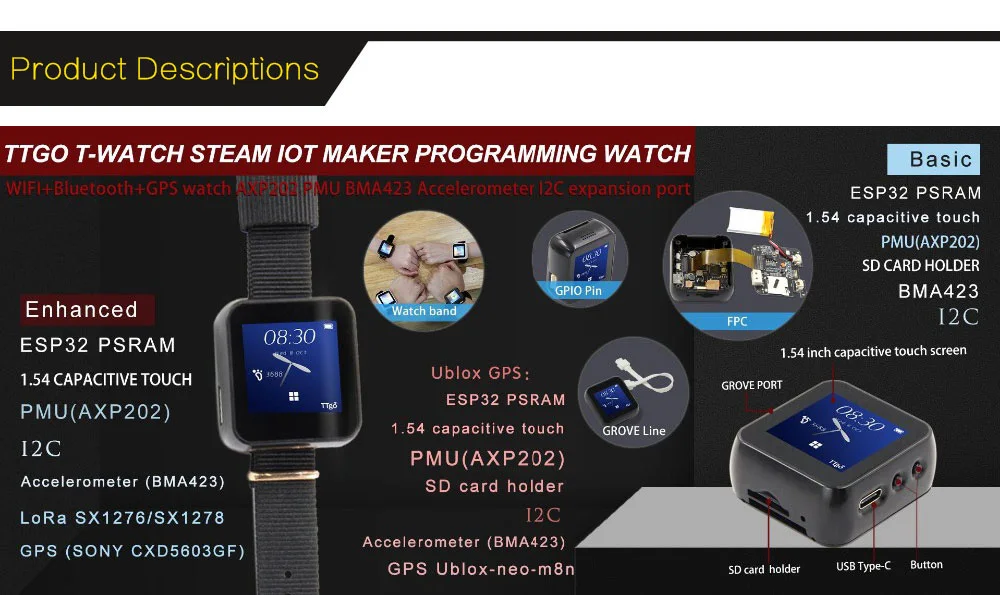

Parámetros del host:
-ESP32 WIFI/Bluetooth
-FLASH 16MB
-SRAM 520 kB SRAM / PSRAM 8MB
-Botón IO36
-Botón de encendido (6S/OFF) (/2s/ON)
-USB a TTL CH9102F
-Proceso OCA de pantalla táctil capacitiva IPS de 1,54 pulgadas
-Acelerómetro de tres ejes BMA423 con función de algoritmo de podómetro
-AXP202 PMU
-Chip PCF853 RTC
-Interfaz de 0,3 pines (conector FPC de 35 Pines de)
Parámetros de la placa de expansión de la interfaz:
-Altavoz 8 Ohm 1W
-Motor de vibración
-Interfaz de batería de paso 1,25
-Puerto de soldadura de entrada de 1,25 pitch 5V
-Interfaz de expansión I2C MOLEX 4Pin 53015-0410
-Conector FPC de 6 pines (para expansión I2C de frecuencia cardíaca)

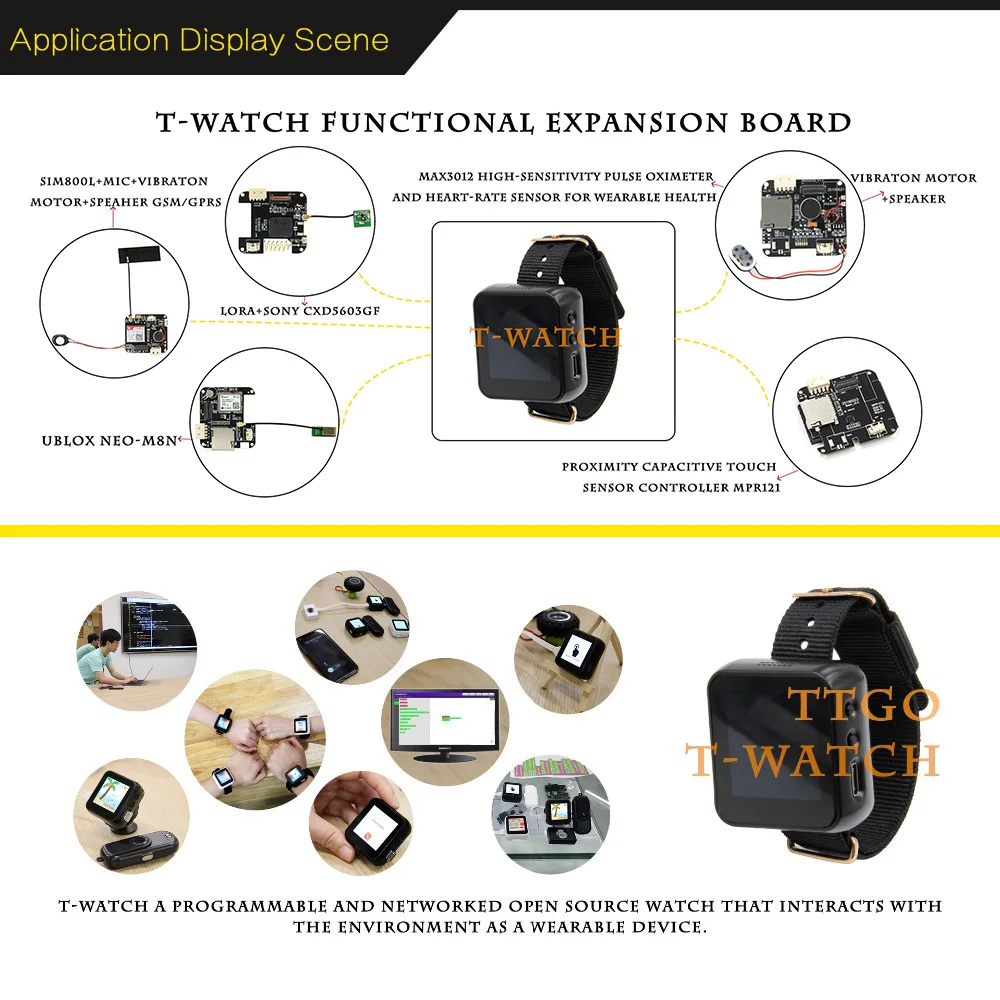

Escenarios de aplicación:
-Controlador terminal IOT
-Dispositivos portátiles
-Producto educativo Stem
-Creación DIY

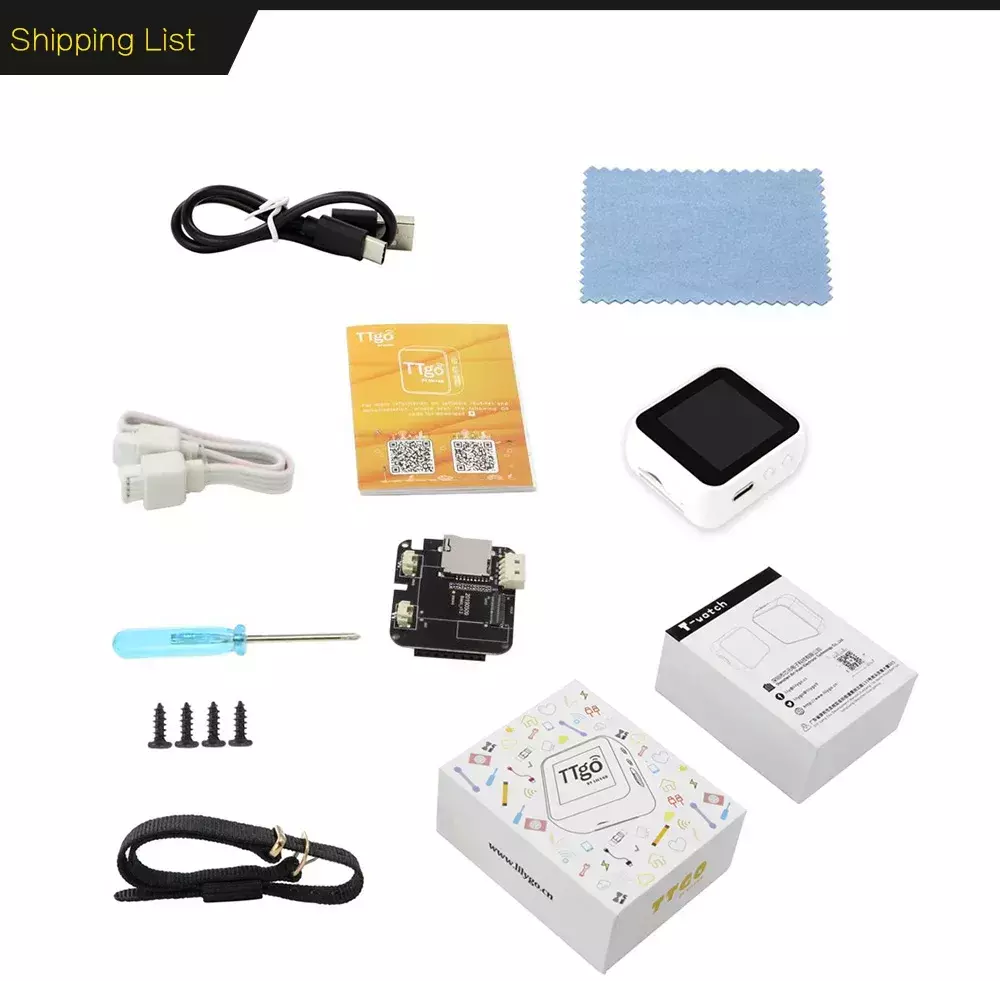

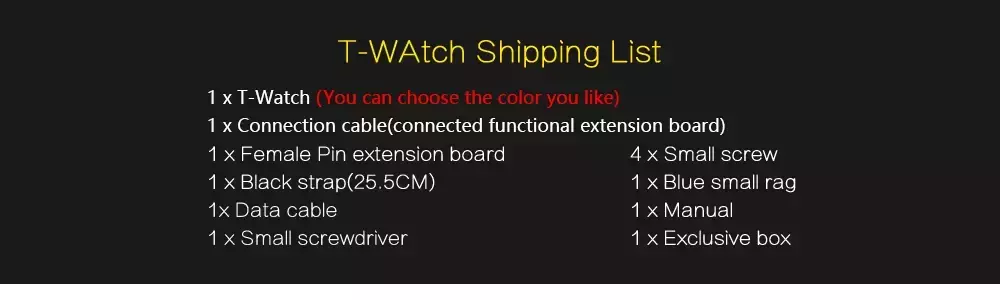

Incluye:
-1 unidad principal de la
-Correa de reloj X1
-Mini destornillador X1
-Paño de limpieza de pantalla sin polvo X1
-Cable de extensión Premium de interfaz de 4 pines X1
-Tipo-c 30cm cable de datos X1
Vínculo de datos detallado:
Enlace Github:
