Brand Name: lilygo
Origin: CN(Origen)
Compatible Audio & Video Equipment Style: Equipo de visualización
Hign-concerned Chemical: Ninguno
Model Number: Meshtastic T-Beam
Chipset: ESP32
Serial Chip: CH9102F
Product type: Cooperative Products
Cooperating Engineer: Meshtastic
Wireless: LoRa Module
LoRa Frequency Band: 433Mhz 868Mhz 915Mhz 923Mhz
Wireless Standard: Low-power local area network
Support 1: for Arduino,Wholesale Module,Custom Made
Support 2: esp32 with display
Support 3: esp32 lora
Not Solder OLED 433MHz: Q395+L206-Mesh
Not Solder OLED 868MHz: Q401+L206-Mesh
Not Solder OLED 915MHz: Q398+L206-Mesh
Solder OLED 433MHz: Q408-Mesh
Solder OLED 868MHz: Q410-Mesh
Solder OLED 915MHz: Q407-Mesh
13 de abril de 2022, haz T meshtástico V1.1

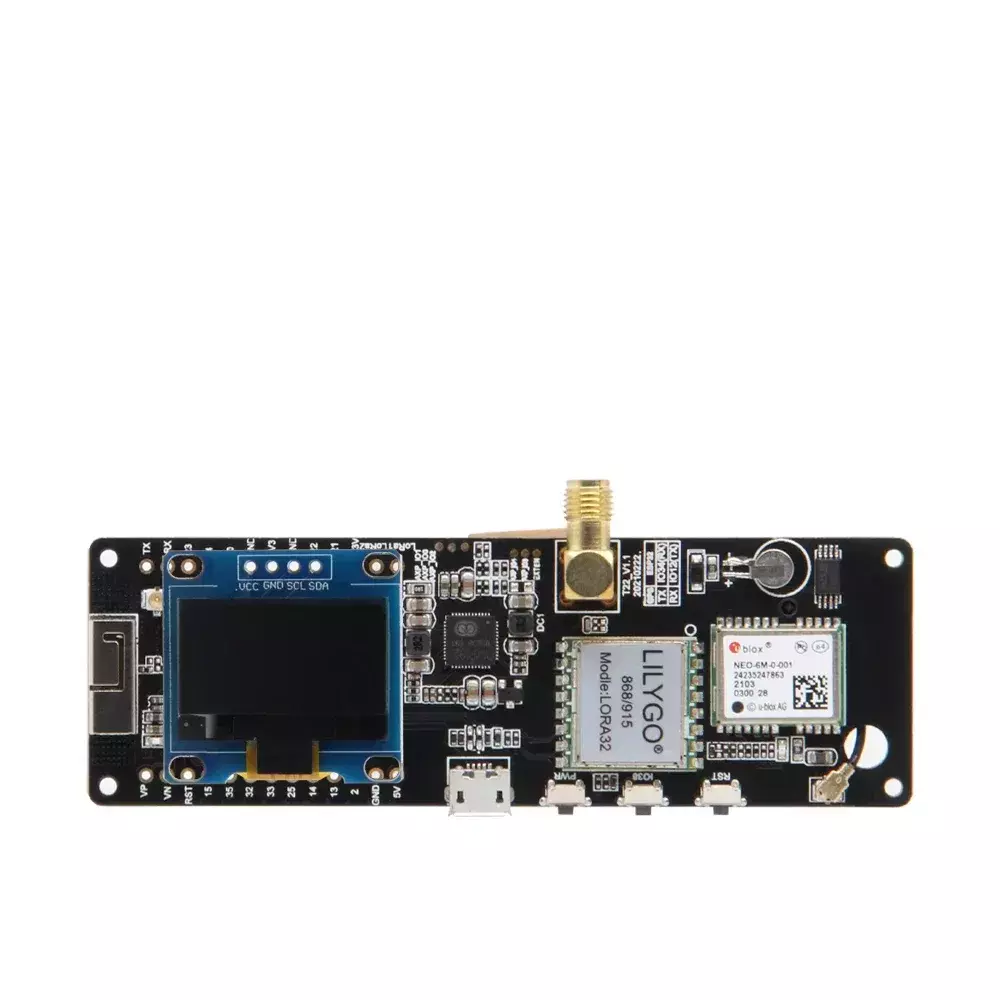

Mentic T-Beam V1.1 lanzó la versión soldada OLED el 13 de abril de 2022.
Esta versión soldará el OLED en la placa base T-Beam cuando se envíe para ahorrarle tiempo.

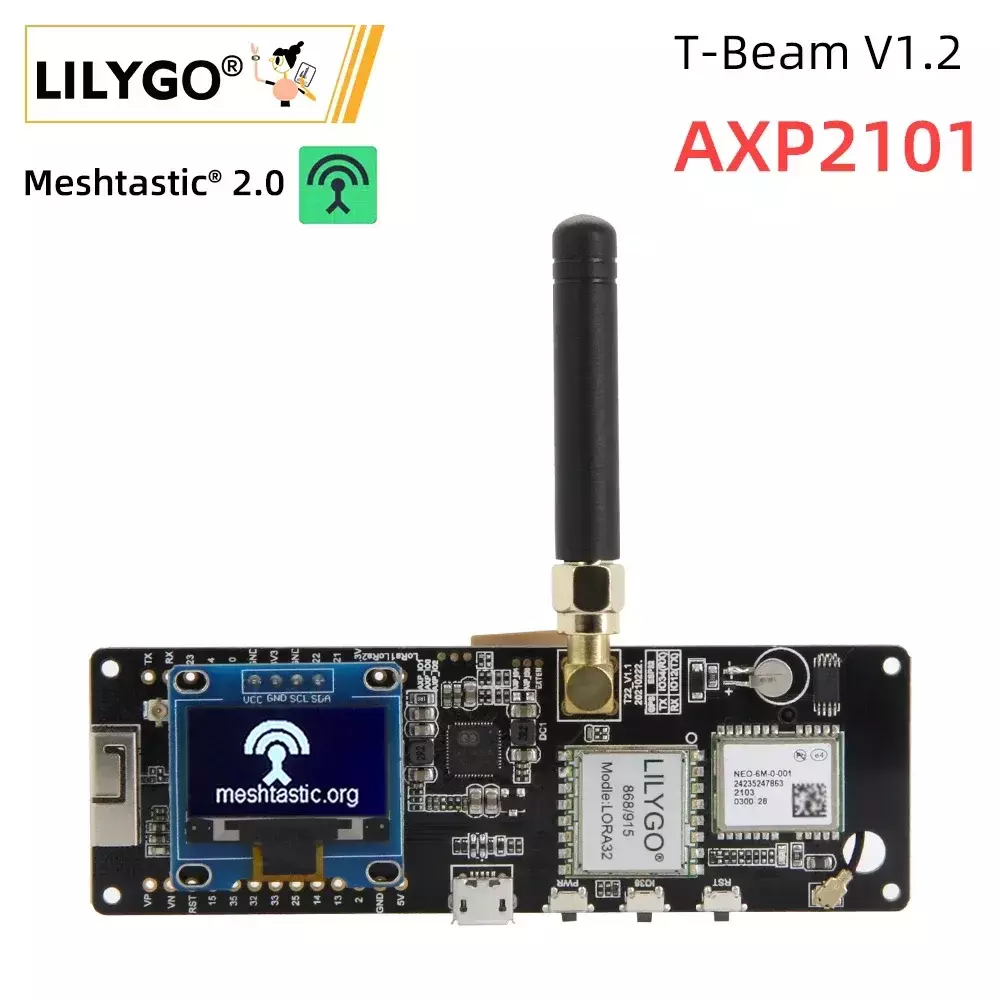

28 de junio de 2023 Señal en T meshtastica V1.2
Dado que AXP192 no produce, ahora ha sido reemplazado por AXP2101.Las versiones antiguas y nuevas se entregarán al azar.
|

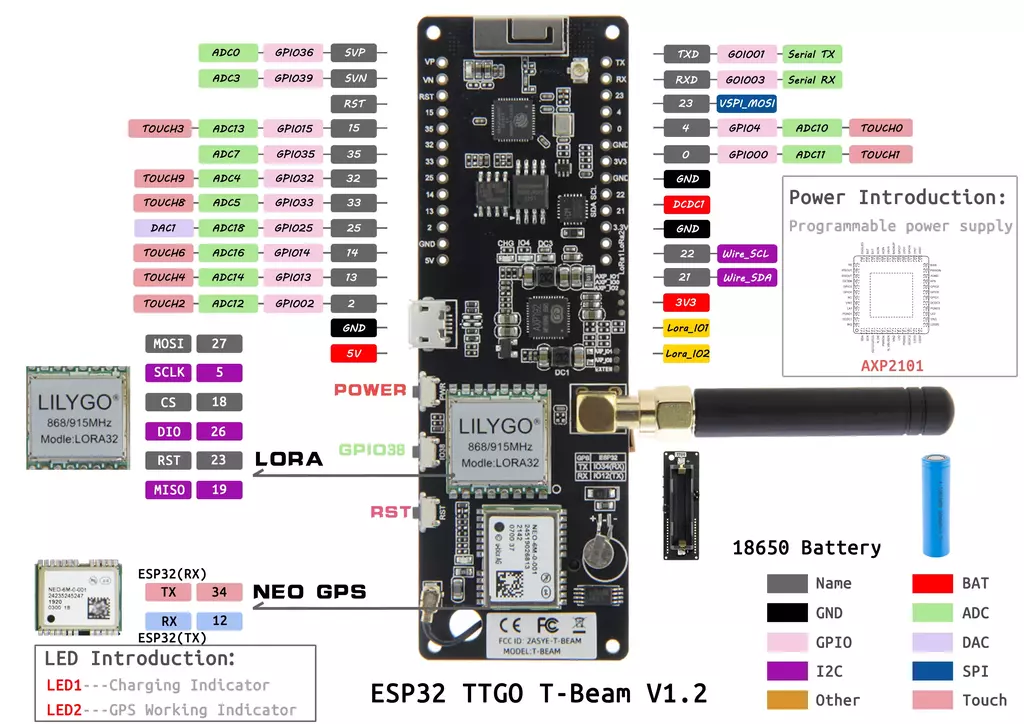

Rayo en T meshtástico |
|
|
MCU |
ESP32 |
|
Flash |
4 MB |
|
Chip en serie |
CH9102 |
|
PMU |
AXP2101 |
|
Protocolo inalámbrico |
Wi-Fi+Bluetooth 4.2 |
|
Funciones integradas |
3 botones (encendido+IO38+reinicio) |
|
Modo de fuente de alimentación |
Compatible con batería USB/18650 |
Módulos GPS NEO-6M |
Compatible con protocolo GPS |
|
Cristal RTC integrado |
|
|
Soporte de interrupción/despertador |
|
|
Transceptor LoRa de bajo consumo de largo alcance |
|
|
Alta sensibilidad |
-148 dBm |
|
Tasa de transcepción |
300 kbps |
|
Versión opcional |
SX1278 / SX1276 |
|
Amplificadores de potencia |
+14dBm |
|
Corriente TX |
120 mA |
|
Corriente RX |
9,9 mA |
|
Bit programable |
300 kbps |
|
Oscilador |
TCXO |
|

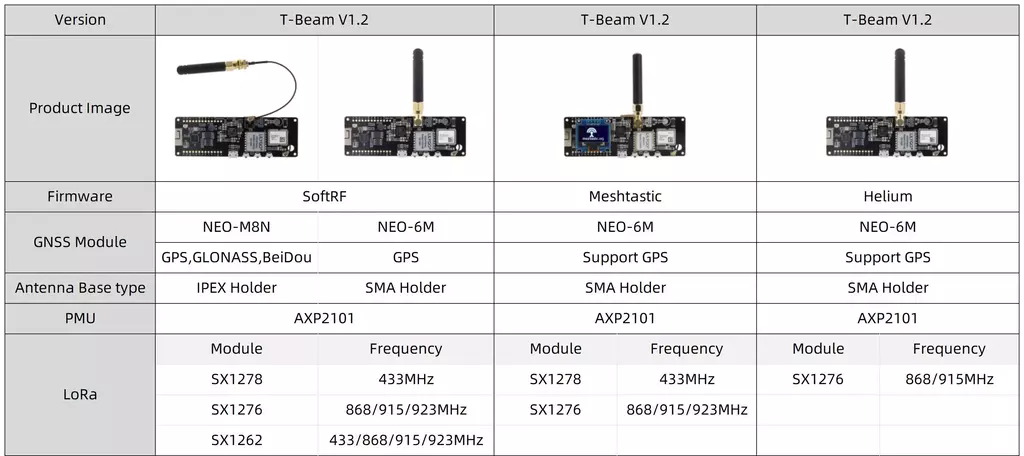

Comparación de modelos de frecuencia |
||
|
Hardware |
SX1278 |
SX1276 |
|
Software |
Meshtástico Versión de 433MHz |
Meshtástico Versión 868/915/923 MHz |
|

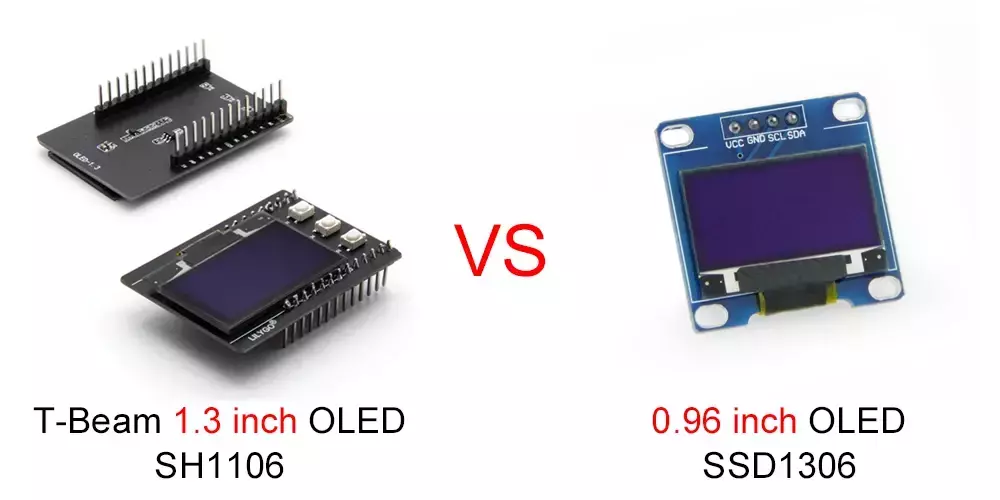

Parámetros OLED de 0,96 pulgadas |
|||
|
Tamaño |
0,96 pulgadas |
Alta resolución |
128 * 64 |
|
Controlador IC |
SSD1306 |
Color |
Blanco |
https://github.com/meshtastic/Meshtastic-device/releases
https://github.com/geeksville/Meshtastic-Android/blob/master/README.md
https://github.com/Xinyuan-LilyGO/LilyGO-T-Beam
https://www.aliexpress.com/item/1005003510957337.html |
https://www.aliexpress.com/item/32922106384.html |
|

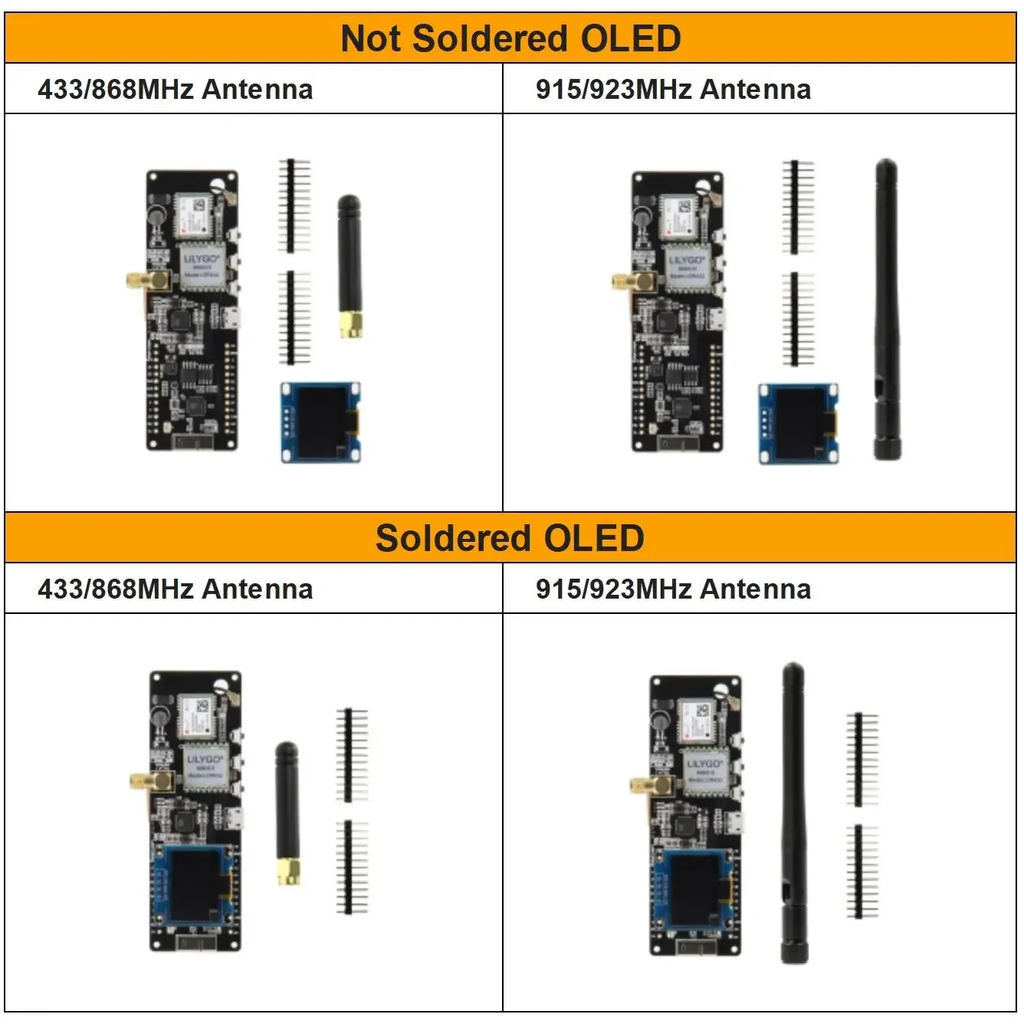

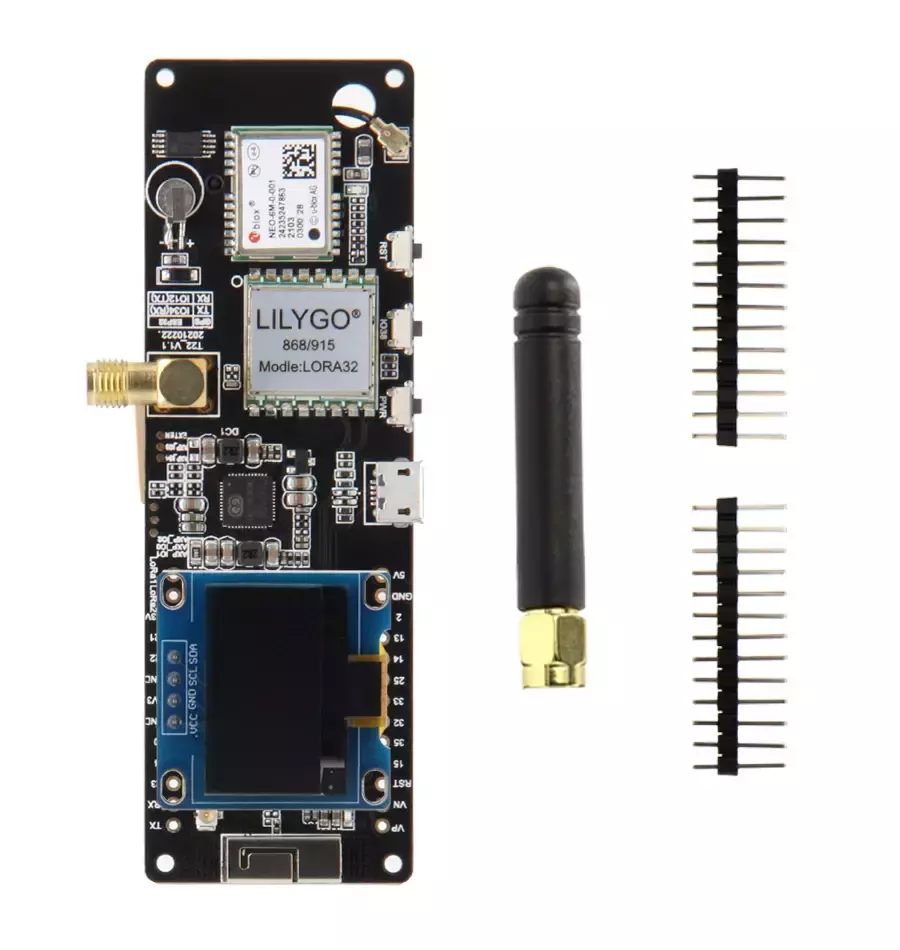

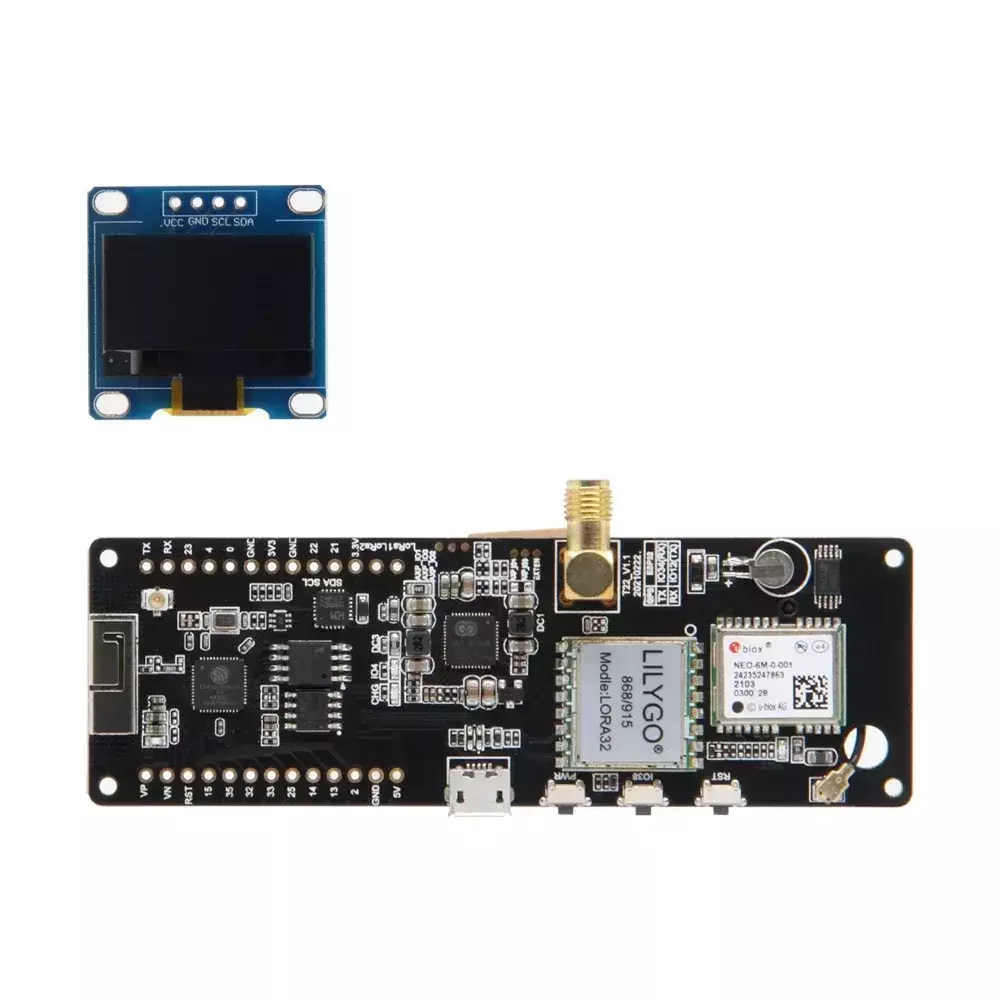

OLED sin soldadura |
||
|

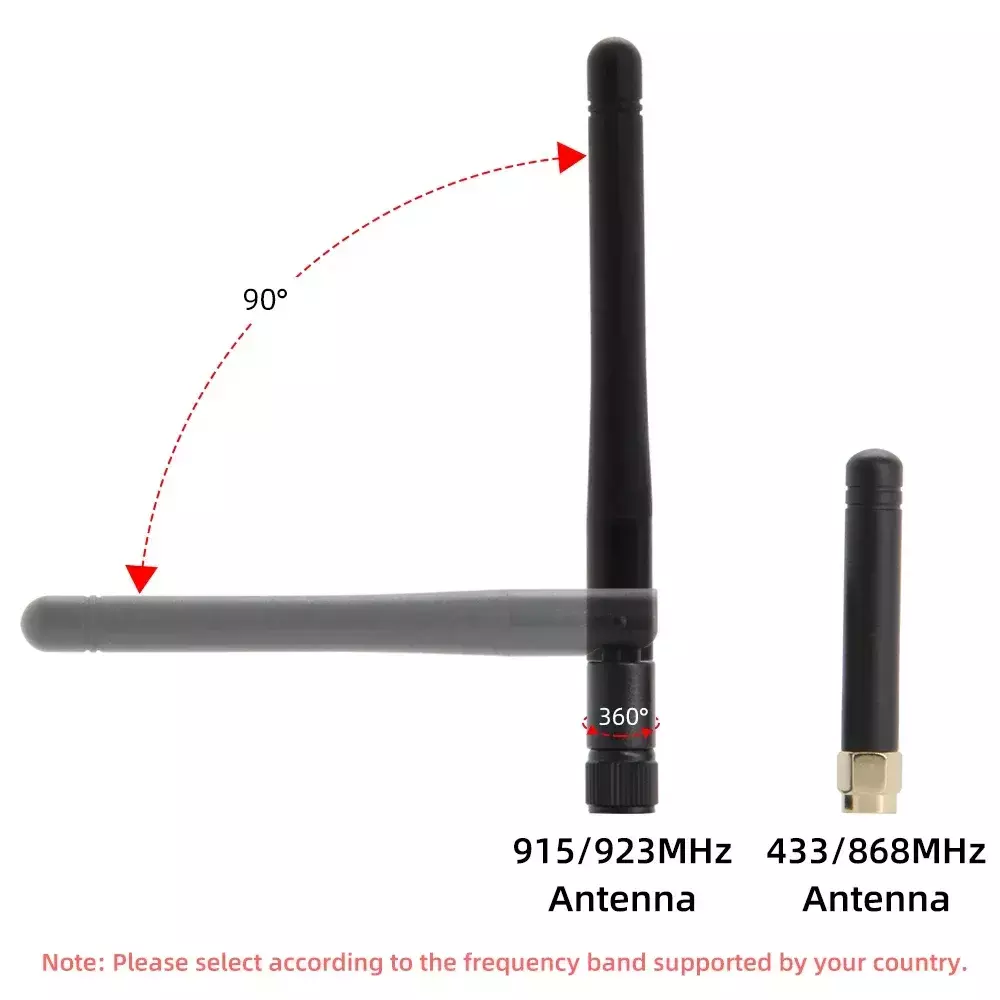

Antena de 433/868MHz |
Antena 915/923MHz |

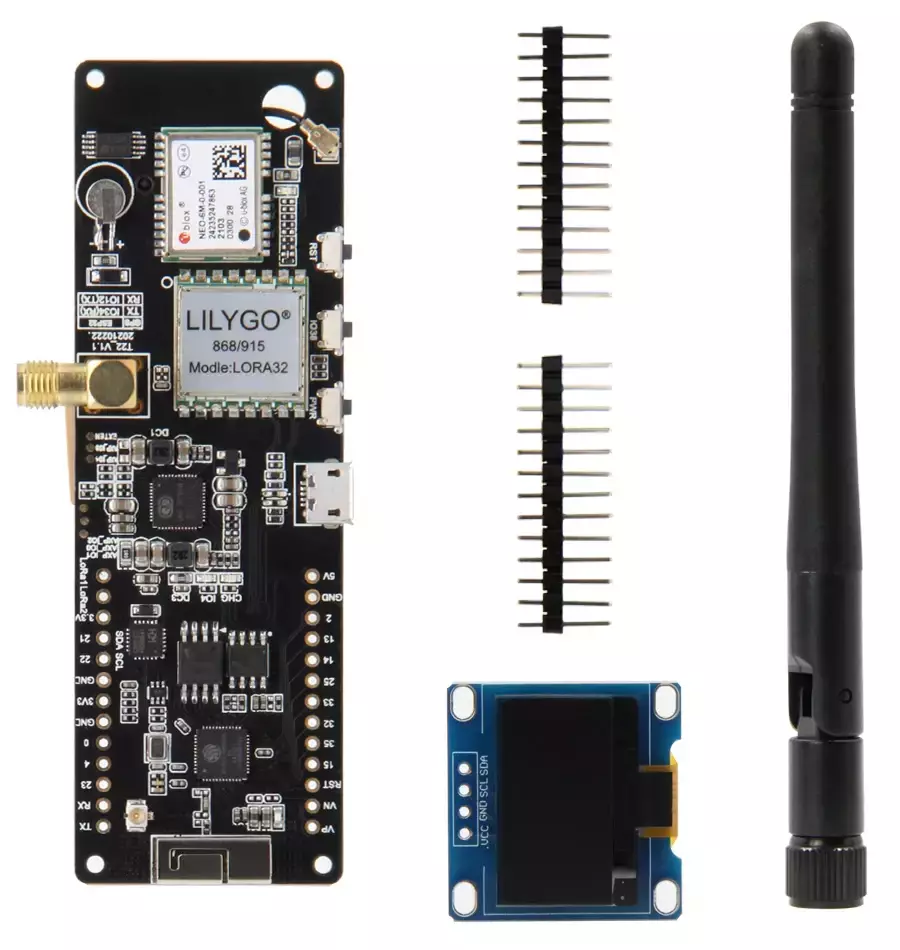

¿Qué hay en la caja? |
|
|
|
1 X viga en T meshtástica |
1 antena LoRa. |
||
1 OLED de 0,96 pulgadas. |
||
2 pasadores. |
||
Nota: OLED no está soldado a T-Beam |
||
|

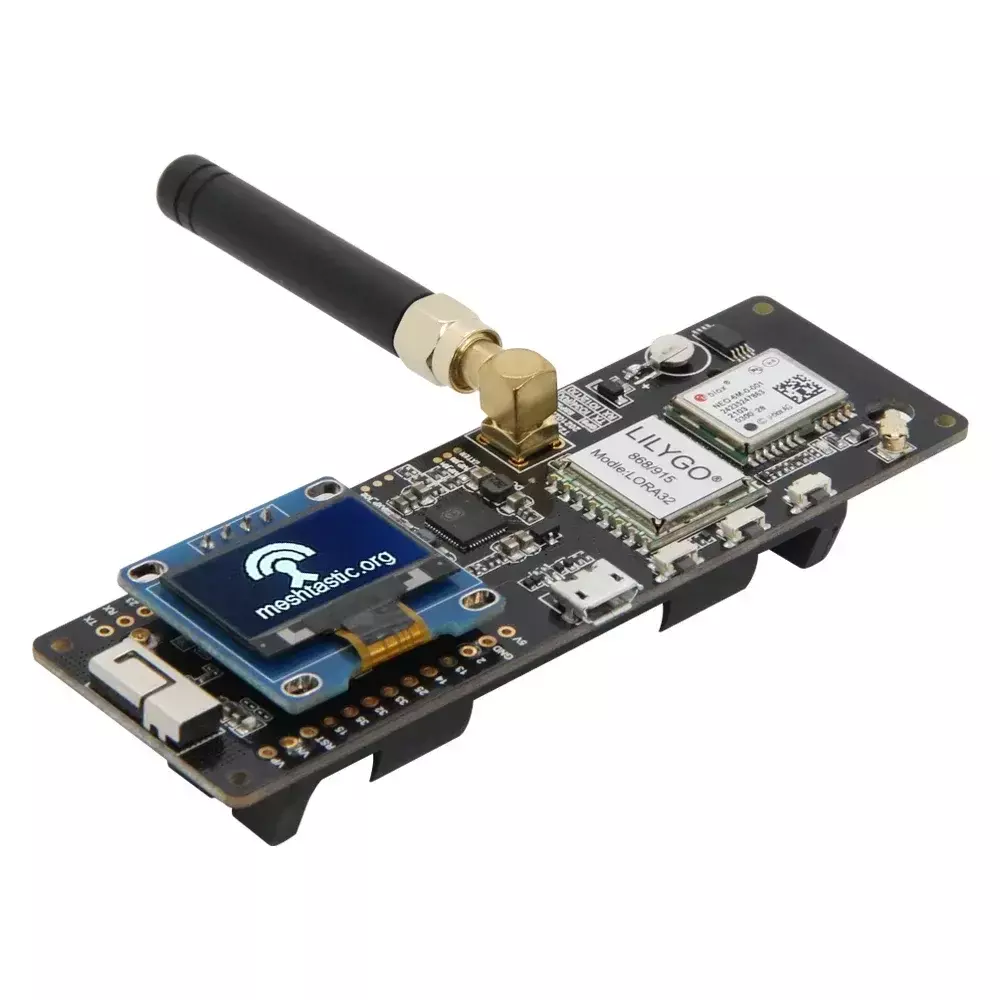

OLED soldado |
||
|
Antena de 433/868MHz |
Antena 915/923MHz |
¿Qué hay en la caja? |
|
|
|
1 X viga en T meshtástica |
1 antena LoRa. |
||
1 OLED de 0,96 pulgadas (soldado) |
||
2 pasadores. |
||
Nota: El OLED está soldado a T-Beam |
||
