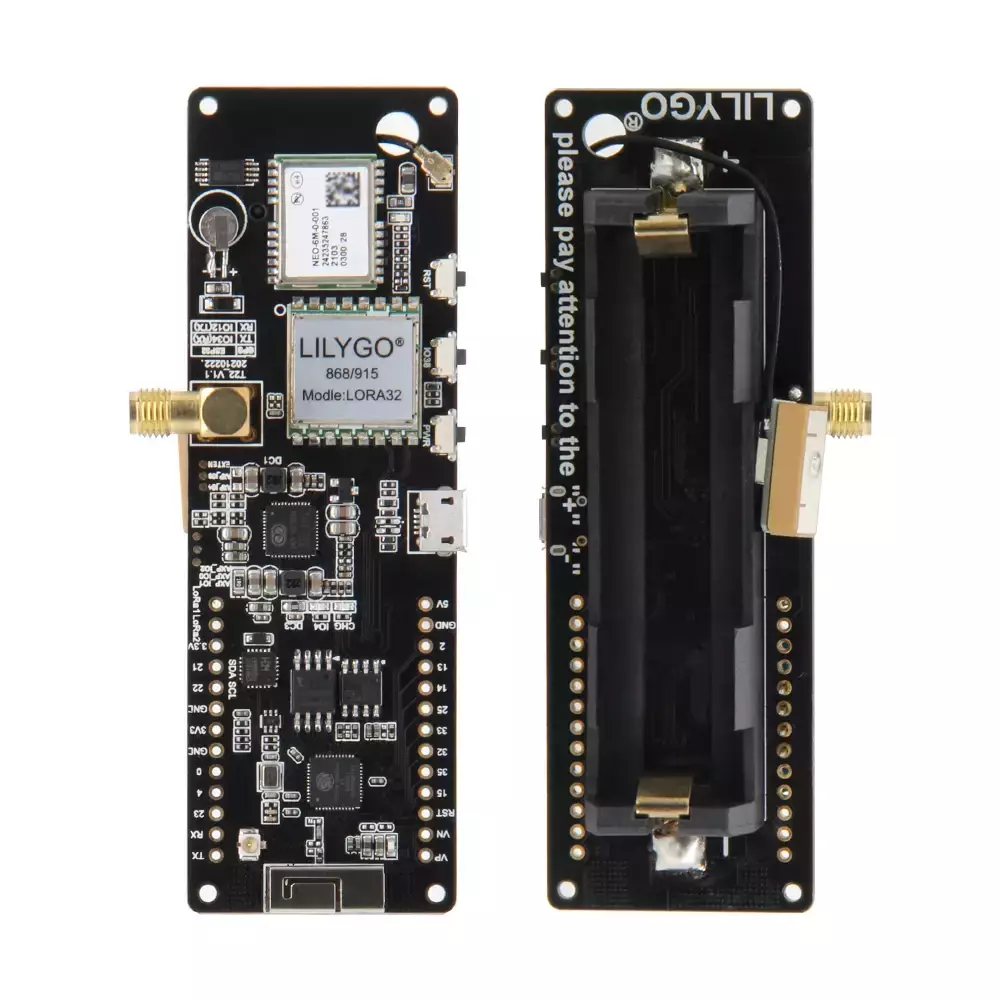

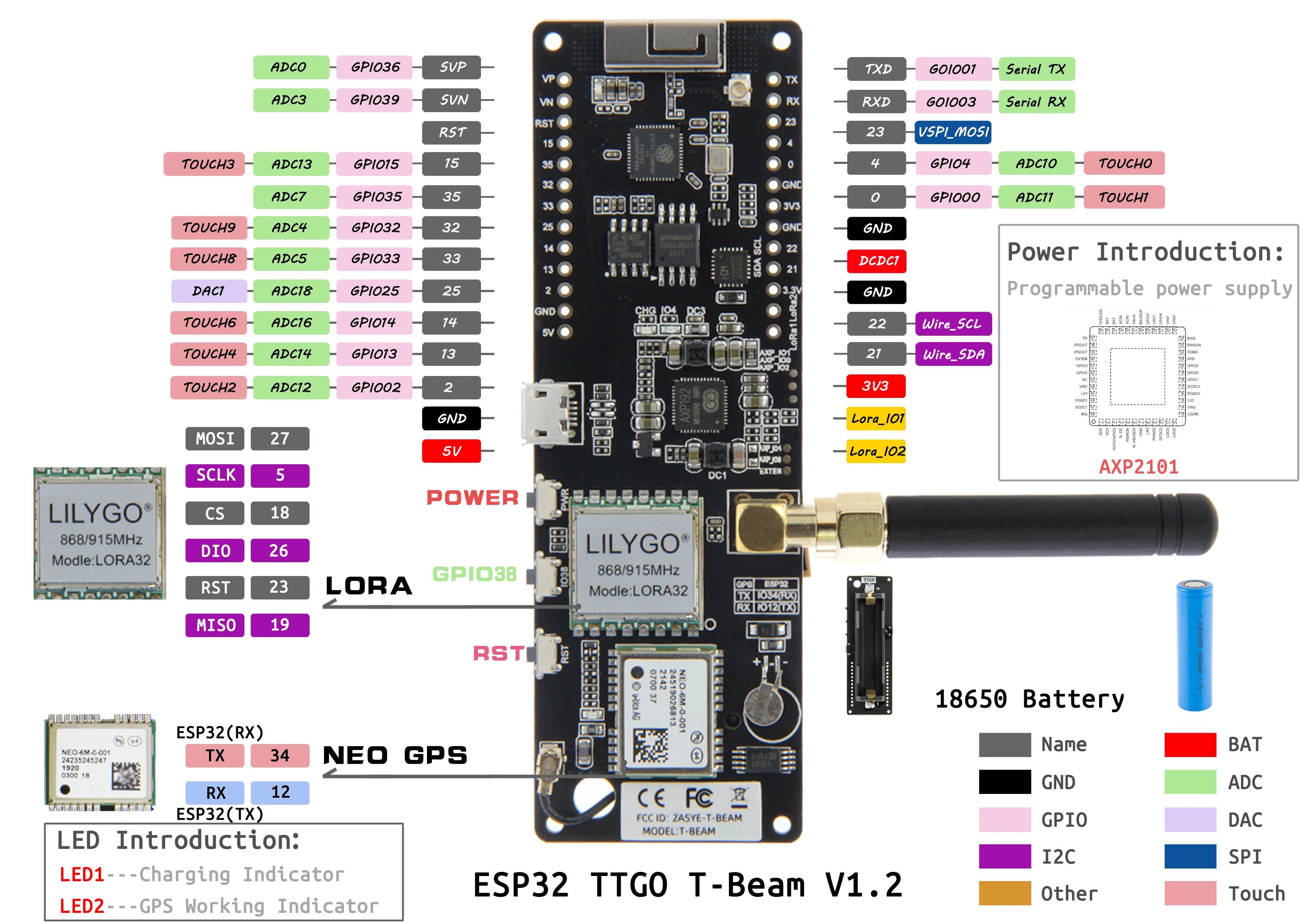

LILYGO® TTGO Meshtastic T-Beam V1.2 ESP32 LoRa Development Board 433MHz 868MHz 915MHz 923MHz WiFi BLE GPS OLED Display AXP2101

Nombre de la marca: lilygo

Producto químico muy preocupado: Ninguno

Tipo: Bluetooth

Tipo: Wi-Fi

Origen: CN(Origen)

Estilo de equipo de audio y vídeo compatible: Equipamiento de sonido profesional

Paquete: Si

Número de modelo: Meshtastic T-Beam

Certificación: CE

Certificación: FCC

Chipset: ESP32

Frecuencia: 915MHz

Product type: Cooperative Products

Cooperating Engineer: Meshtastic

Master Chip: ESP32

Wireless: LoRa Module

LoRa Frequency Band: 433Mhz 868Mhz 915Mhz 923Mhz

Wireless Standard: Low-power local area network

Support 1: for Arduino,Wholesale Module,Custom Made

Support 2: esp32 with display

Support 3: esp32 lora

NoSolder 433 CP2104: H255-03+L206

NoSolder 868 CP2104: H242-03+L206

NoSolder 915 CP2104: H254-03+L206

NoSolder 923 CP2104: L419-03+L206

NoSolder 433 AXP192: Q158+L206

NoSolder 433 AP2101: Q395+L206

NoSolder 868 AXP192: Q401+L206

NoSolder 868 AP2101: Q401+L206

NoSolder 915 AXP192: Q202+L206

NoSolder 915 AP2101: Q398+L206

NoSolder 923 AXP192: Q209+L206

NoSolder 923 AP2101: Q399+L206

Solder 433 AXP192: Q350

Solder 433 AXP2101: Q408

Solder 868 AXP192: Q352

Solder 868 AXP2101: Q410

Solder 915 AXP192: Q349

Solder 915 AXP2101: Q407

Solder 923 AXP192: Q351

Solder 923 AXP2101: Q409

Aviso meshtástico de viga en T

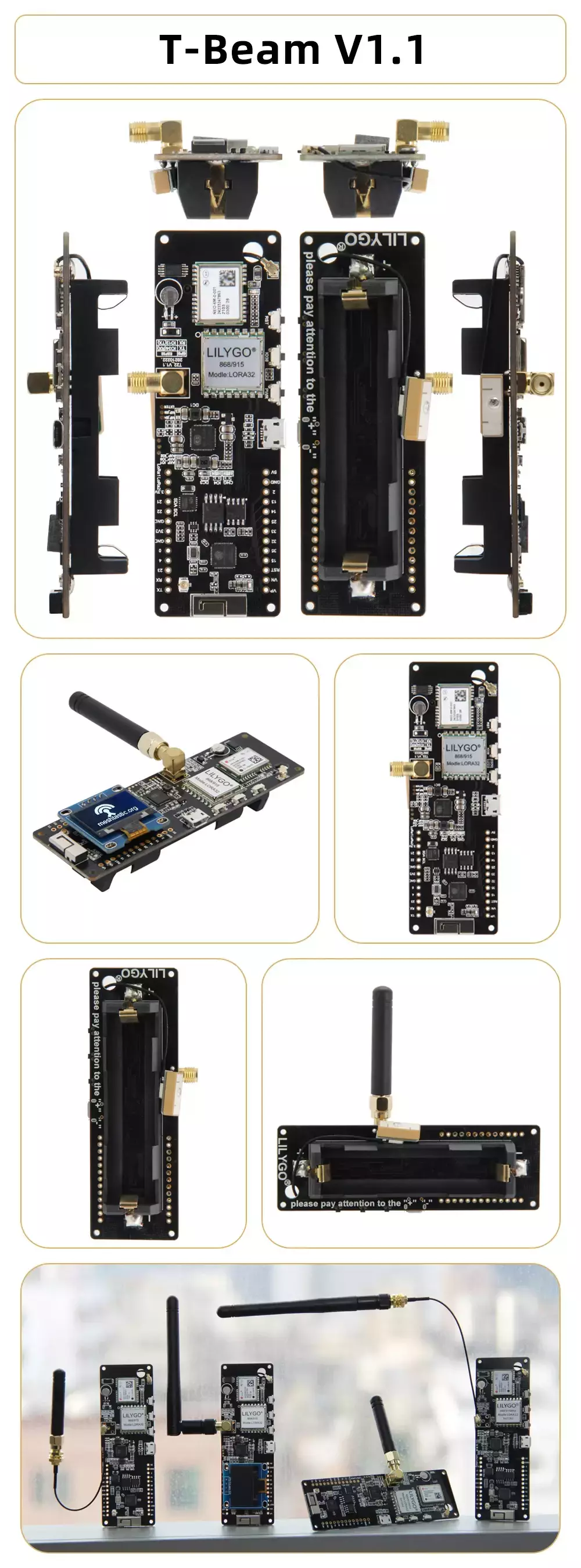

• 13 de abril de 2022, haz T meshtástico V1.1

  1. Mentic T-Beam V1.1 lanzó la versión soldada OLED el 13 de abril de 2022.

  2. Esta versión soldará el OLED en la placa base T-Beam cuando se envíe para ahorrarle tiempo.

• 28 de junio de 2023 Señal en T meshtastica V1.2

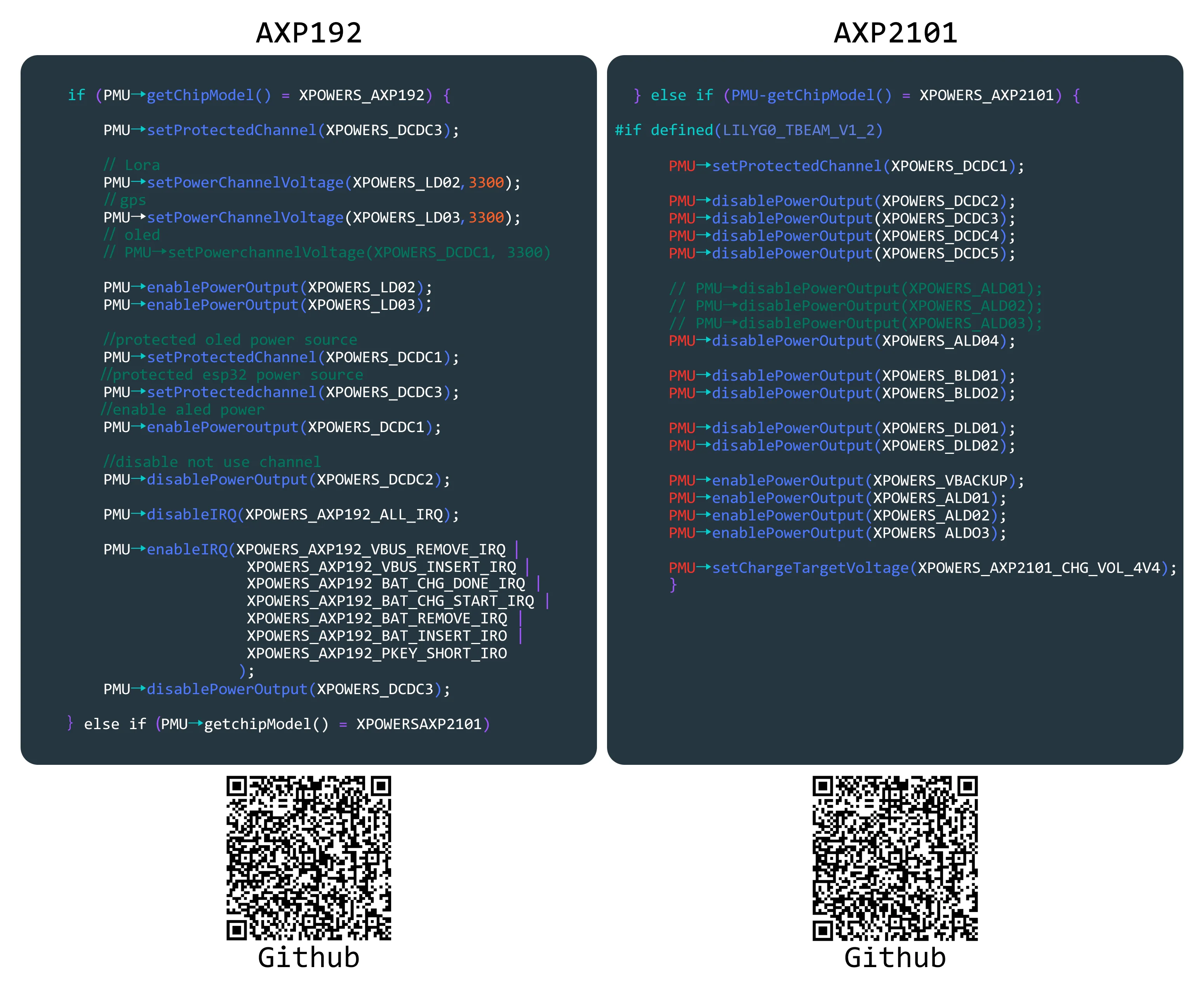

  1. Dado que AXP192 no produce, ahora ha sido reemplazado por AXP2101.Las versiones antiguas y nuevas se entregarán al azar.

Rayo en T meshtástico
MCU	ESP32
Flash	4 MB
Chip en serie	CH9102
PMU	AXP2101
Protocolo inalámbrico	Wi-Fi+Bluetooth 4.2
Funciones integradas	3 botones (encendido+IO38+reinicio)

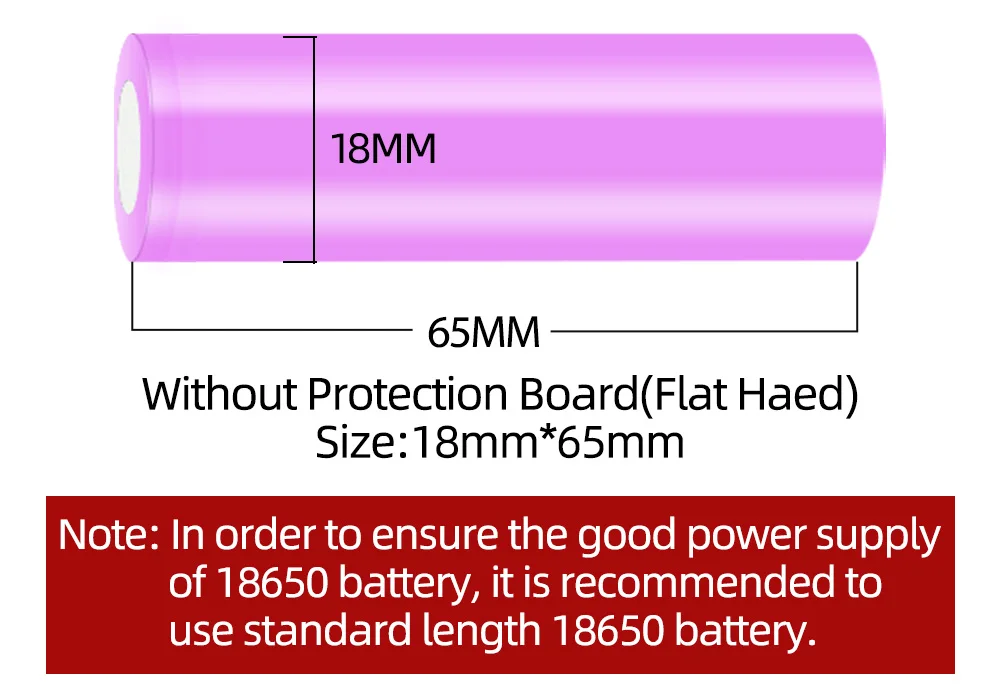

Modo de fuente de alimentación	Compatible con batería USB/18650
Módulos GPS NEO-6M	Compatible con protocolo GPS
	Cristal RTC integrado
	Soporte de interrupción/despertador

Transceptor LoRa de bajo consumo de largo alcance
Alta sensibilidad	-148 dBm
Tasa de transcepción	300 kbps
Versión opcional	SX1278 / SX1276
Amplificadores de potencia	+14dBm
Corriente TX	120 mA
Corriente RX	9,9 mA
Bit programable	300 kbps
Oscilador	TCXO

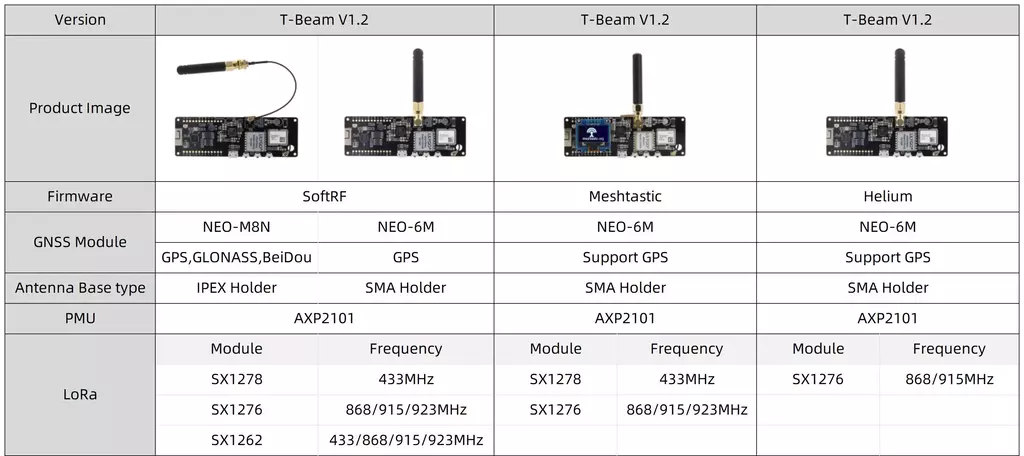

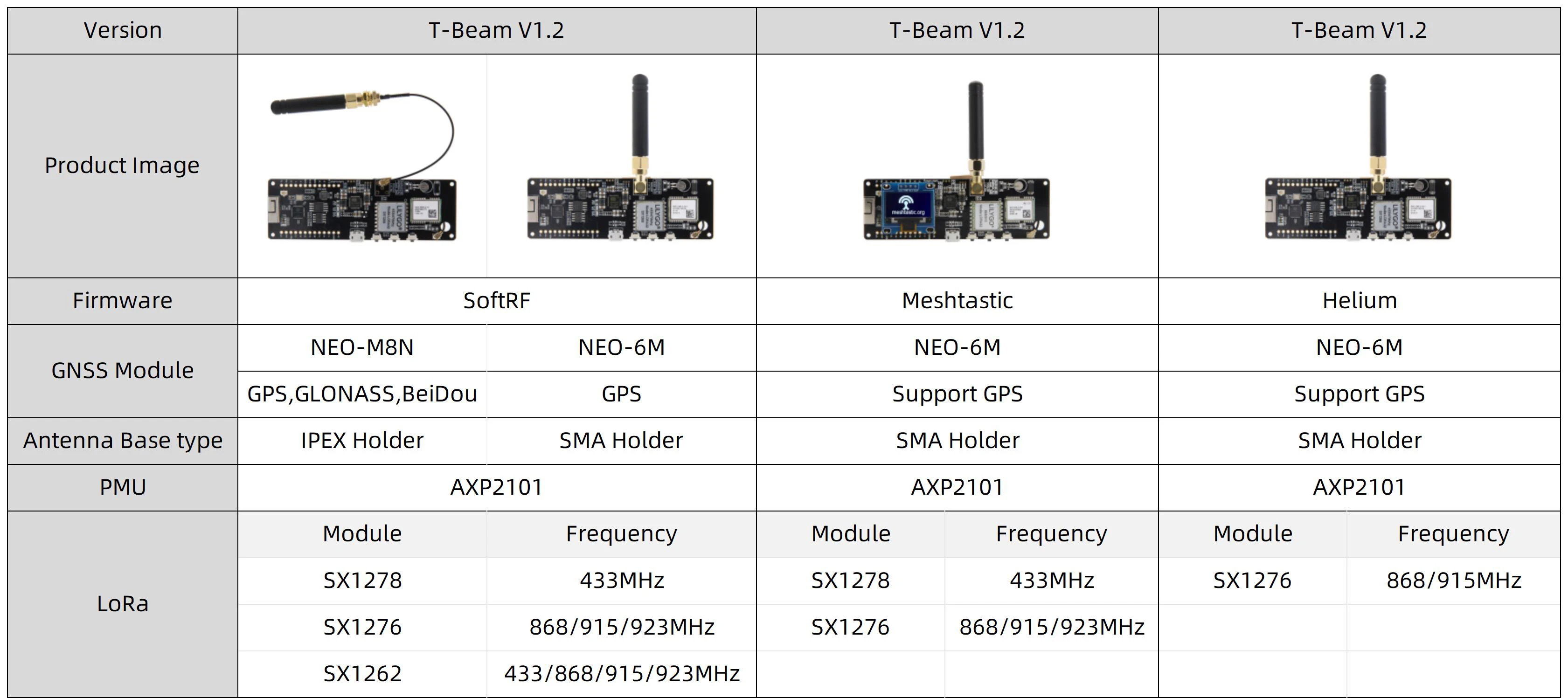

Comparación de modelos de frecuencia
Hardware	SX1278	SX1276
Software	Meshtástico Versión de 433MHz	Meshtástico Versión 868/915/923 MHz

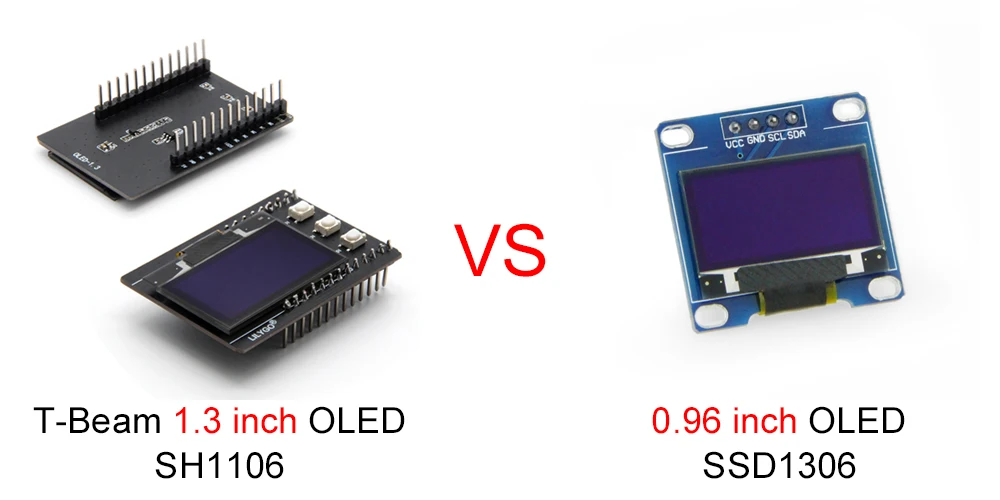

Parámetros OLED de 0,96 pulgadas
Tamaño	0,96 pulgadas	Alta resolución	128 * 64
Controlador IC	SSD1306	Color	Blanco



Más información

https://www.aliexpress.com/item/1005003510957337.html

https://www.aliexpress.com/item/32922106384.html

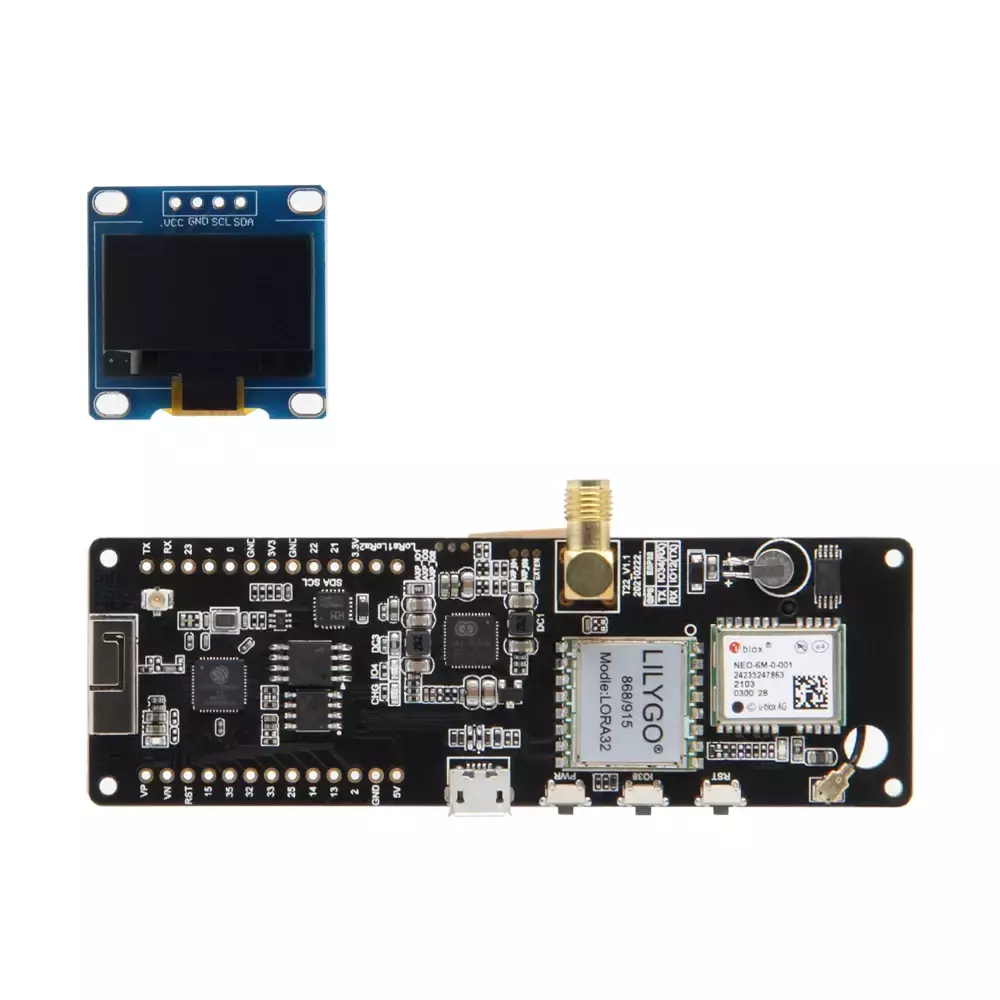

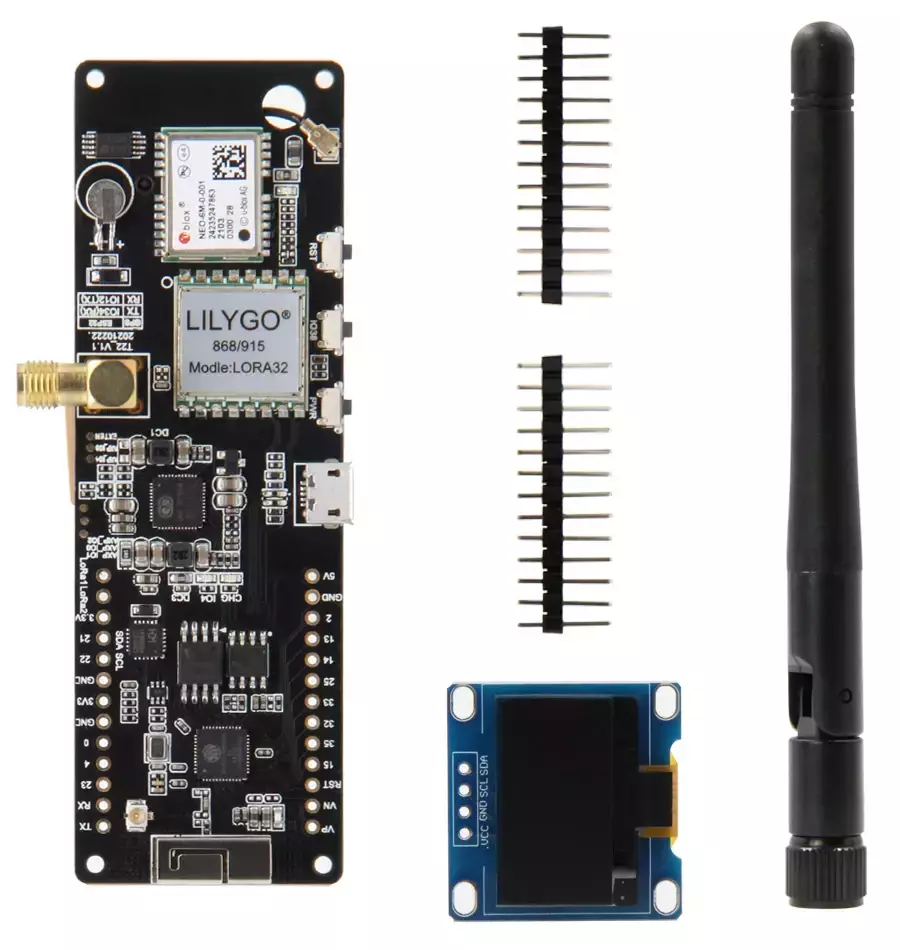

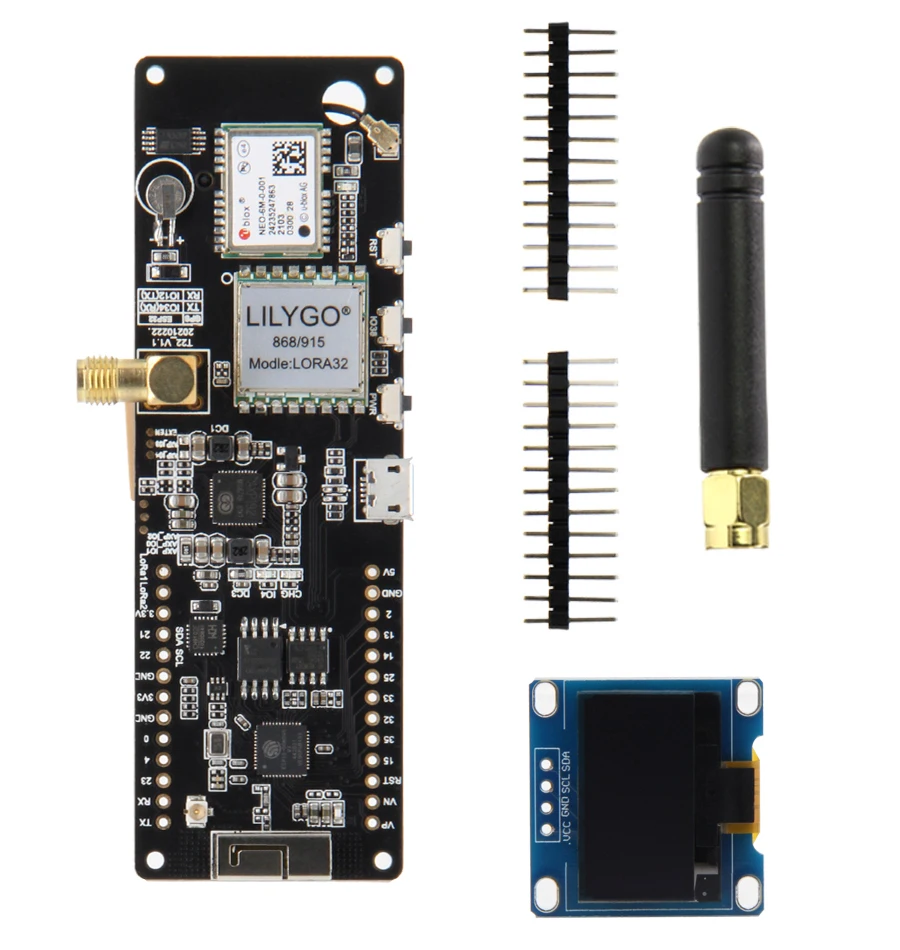

OLED sin soldadura

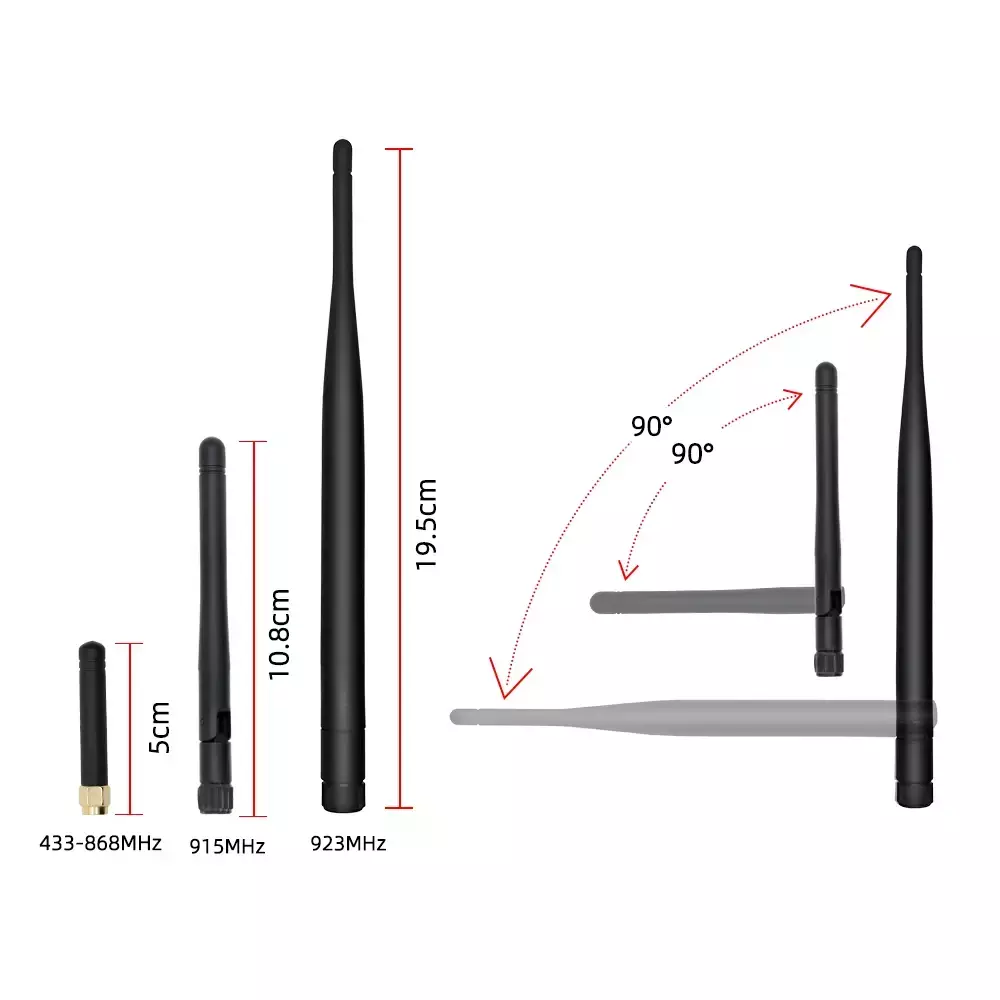

Antena de 433/868MHz	Antena 915/923MHz	¿Qué hay en la caja?
		1 X viga en T meshtástica
		1 antena LoRa.
		1 OLED de 0,96 pulgadas.
		2 pasadores.
		Nota: OLED no está soldado a T-Beam

1

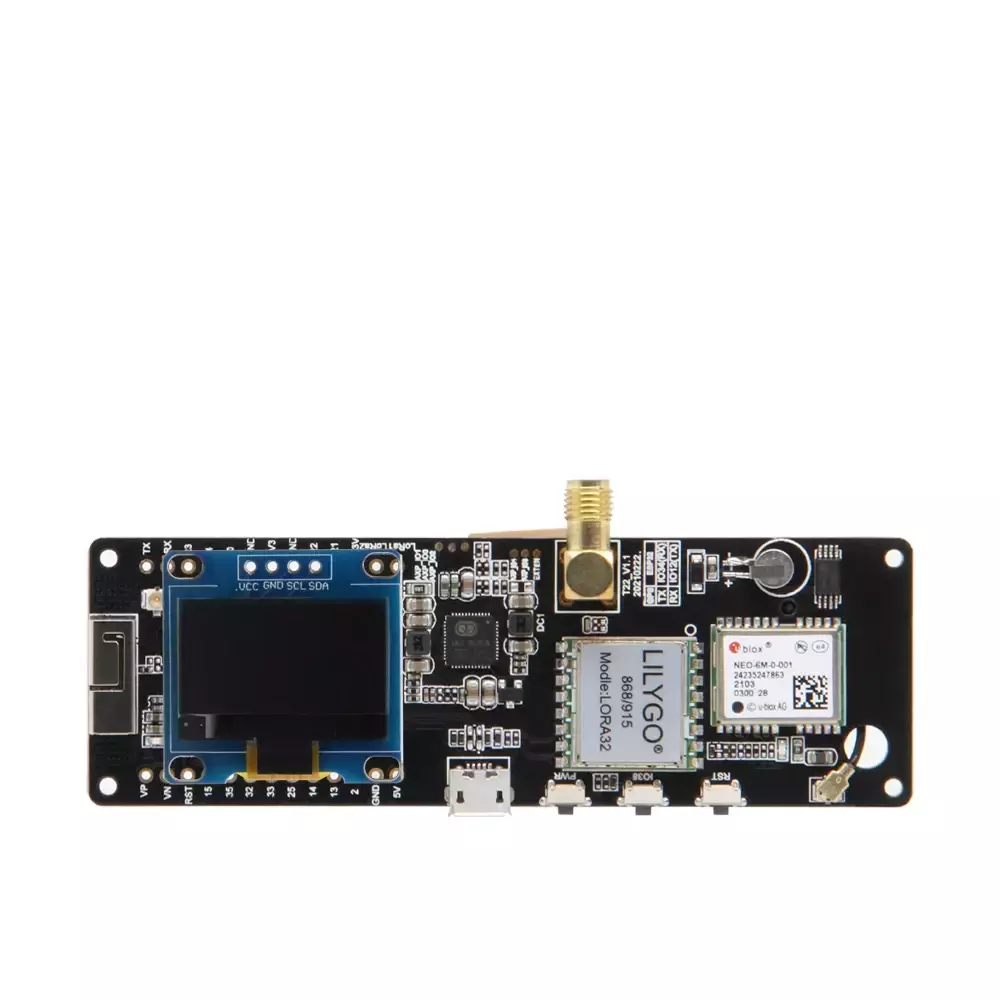

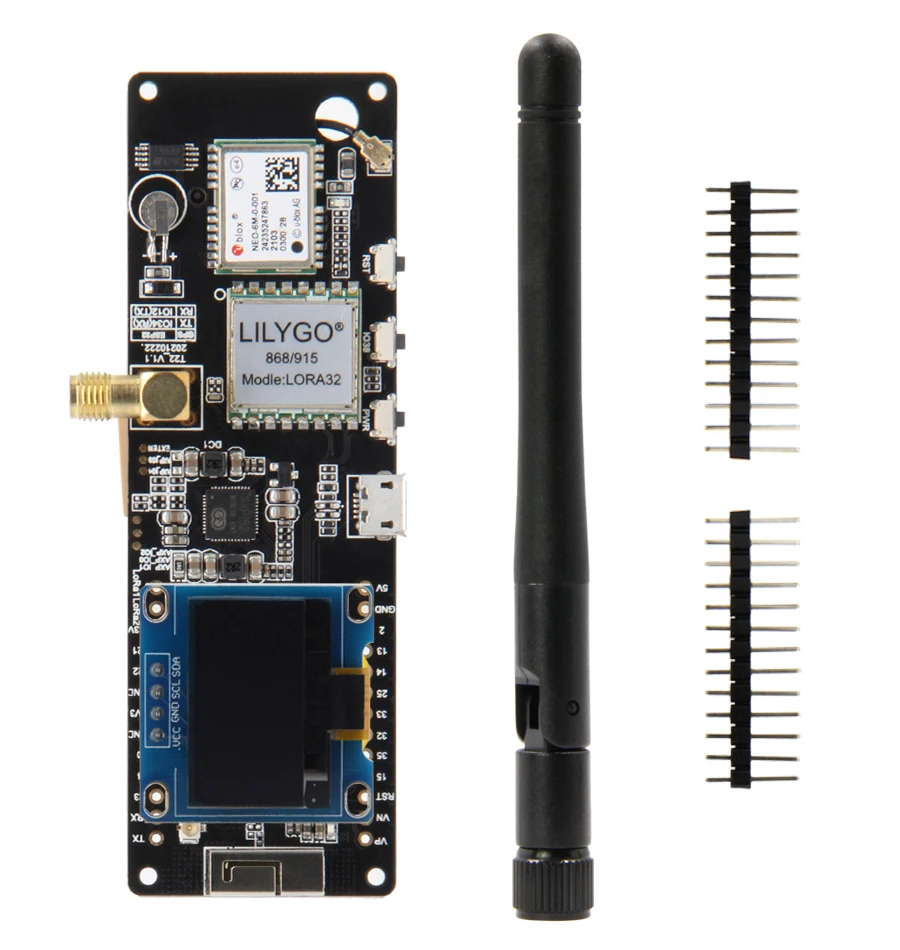

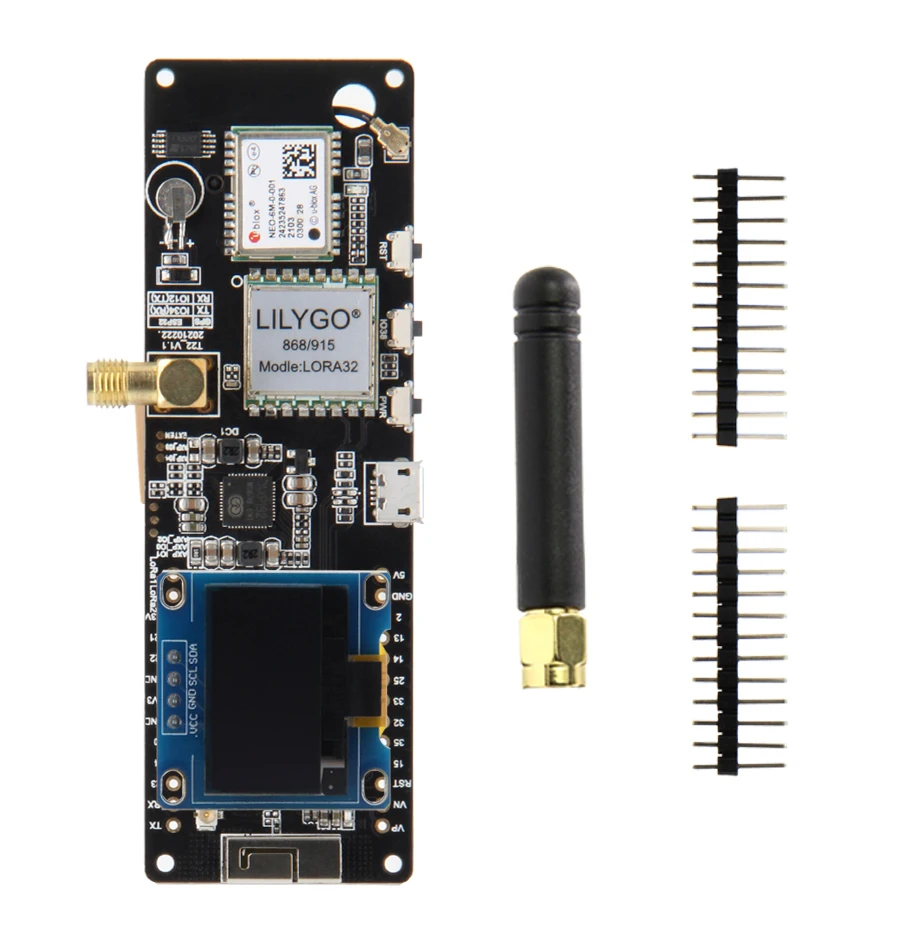

OLED soldado
Antena de 433/868MHz	Antena 915/923MHz	¿Qué hay en la caja?
		1 X viga en T meshtástica
		1 antena LoRa.
		1 OLED de 0,96 pulgadas (soldado)
		2 pasadores.
		Nota: El OLED está soldado a T-Beam
