Nota:

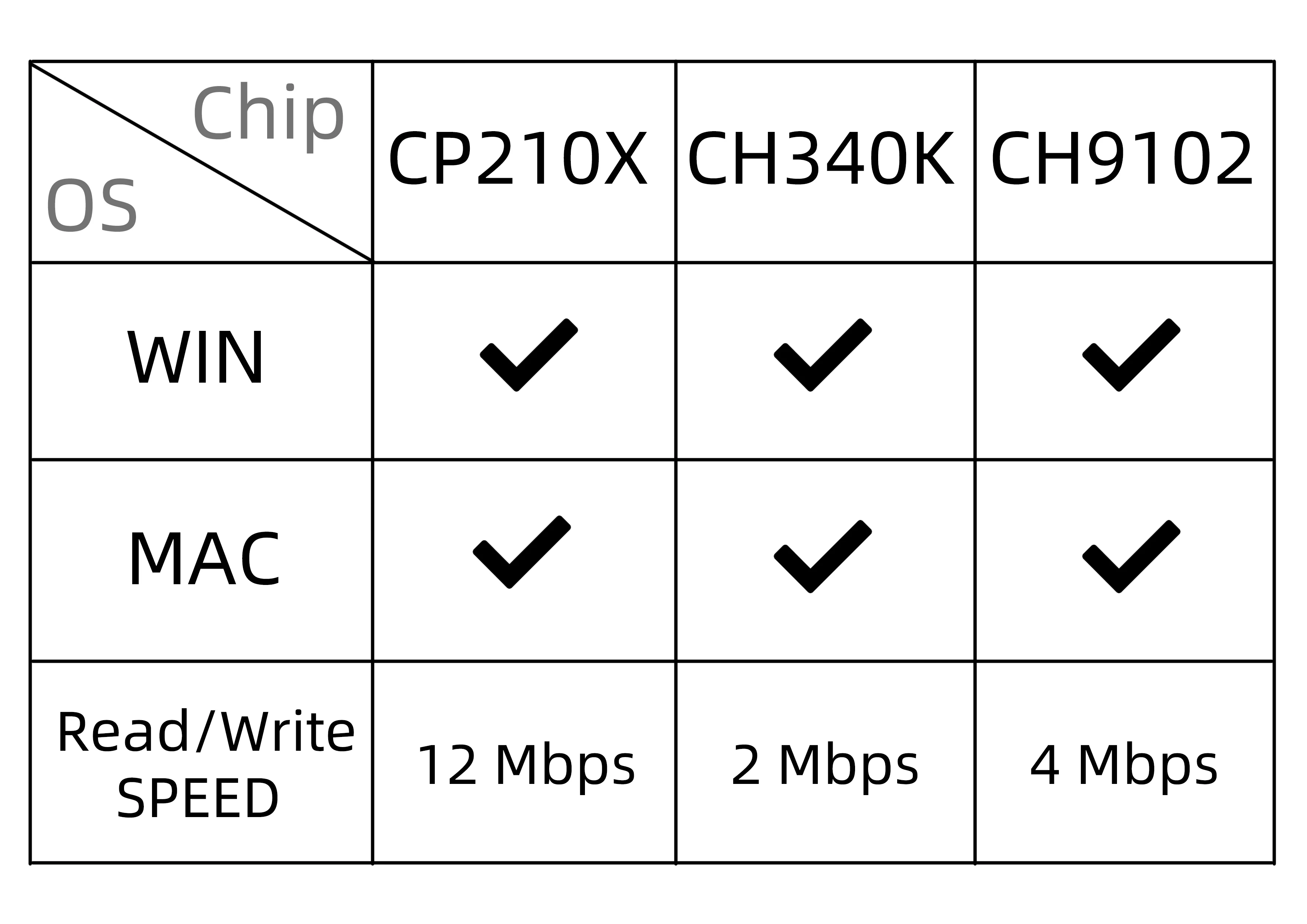

Debido al aumento del precio del chip CP210X. Recomendamos la versión CH9102, que es la de reemplazo.
Si aún necesita la versión CP210X, contáctenos antes de realizar un pedido.
Descripción del producto
Voltaje de funcionamiento: 1,8 ~ 3,7 V
Corriente aceptable: 10~14mA
Corriente de transmisión: 120mA@+20dBm
90mA@+17dBm
29 mA a +13 dBm
Frecuencia de funcionamiento: 433/868/915MHz
Potencia de transmisión: +20dBm
Sensibilidad de recepción: -139dBm@LoRa &62,5Khz&SF=12&146bps
-136dBm@LoRa &125Khz&SF=12&293bps
-118dBm@LoRa &125Khz&SF=6&9380bps
-123dBm@FSK, 5Khz y 1,2Kbps
Error de frecuencia: +/-15 KHz
Espacio FIFO: 64 bytes
Velocidad de datos: 1,2K~300Kbps@FSK
0,018K~37,5Kbps@LoRa
Modo de modulación: FSK,GFSK,MSK,GMSK,LoRa TM,OOK
Forma de interfaz: SPI
Temperatura de funcionamiento: -40℃- +85℃
Función RSSI digital
Corrección automática de frecuencia
Control automático de ganancia
Despertador rápido y salto de frecuencia.
Manipulador de paquetes de datos altamente configurable
Antena SMA
IP5306

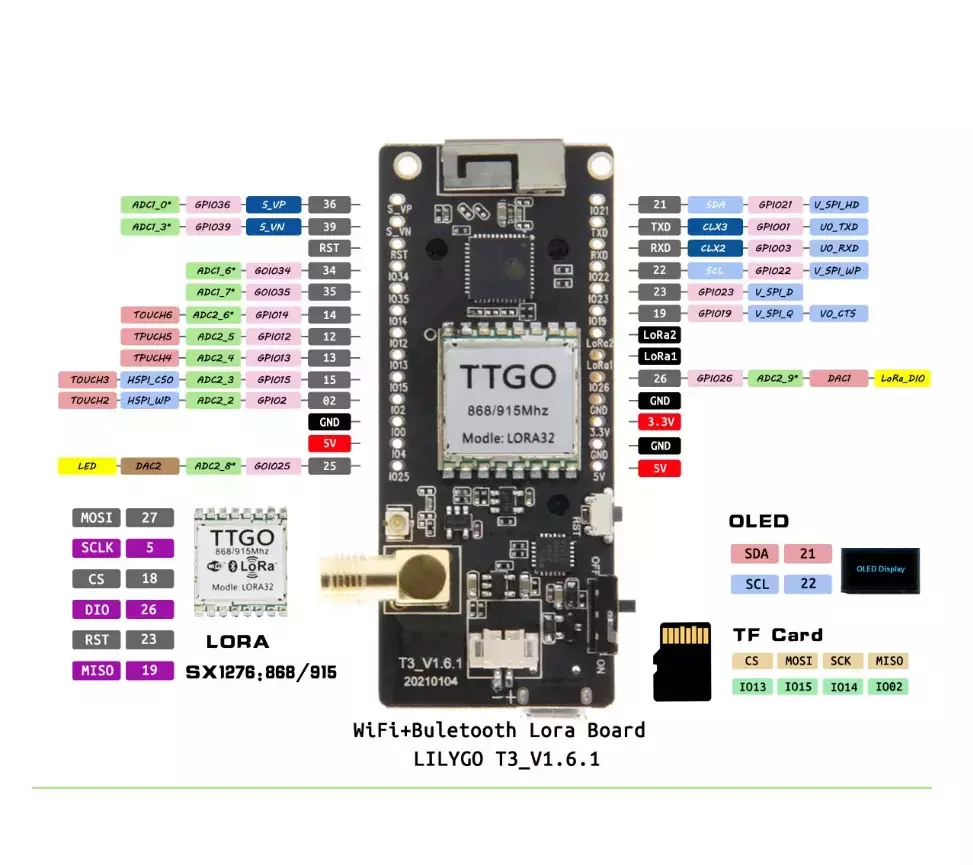

Esquemas de pines
Github:
https://github.com/Xinyuan-LilyGo/TTGO-LoRa-Series
https://github.com/LilyGO/ESP32-Paxcounter

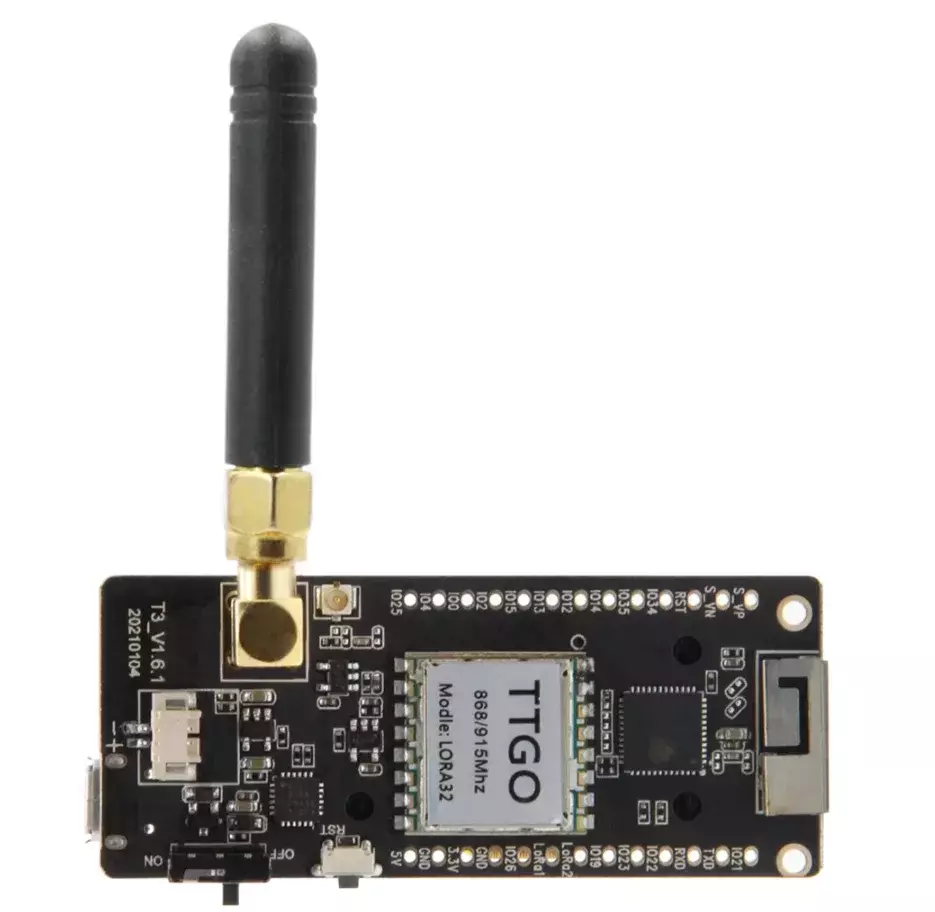

En TTGO LoRa V2.1, agregamos SMA y IP5306 a la placa, lo que hace que pueda hacer más cosas. En términos del interruptor de encendido, hemos cambiado el modo de interacción de conmutación.La antena SMA agregada puede mejorar la transmisión de la señal.
(Aviso: la lista de envío no incluye batería ni tarjeta SD)

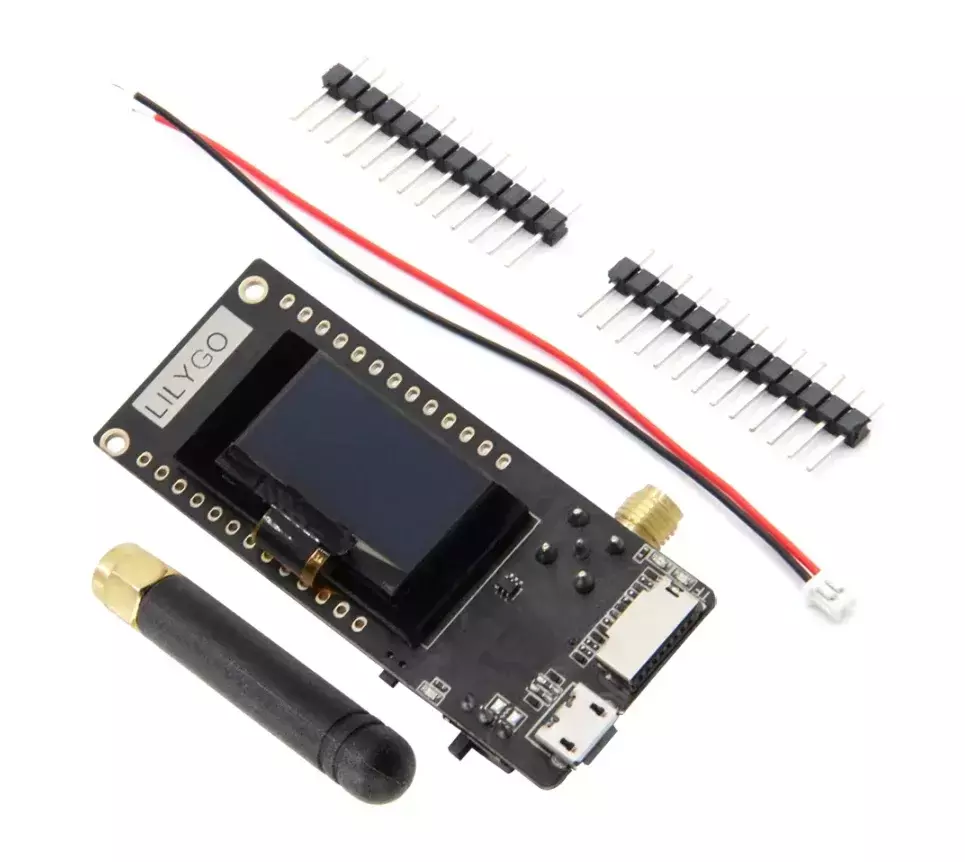

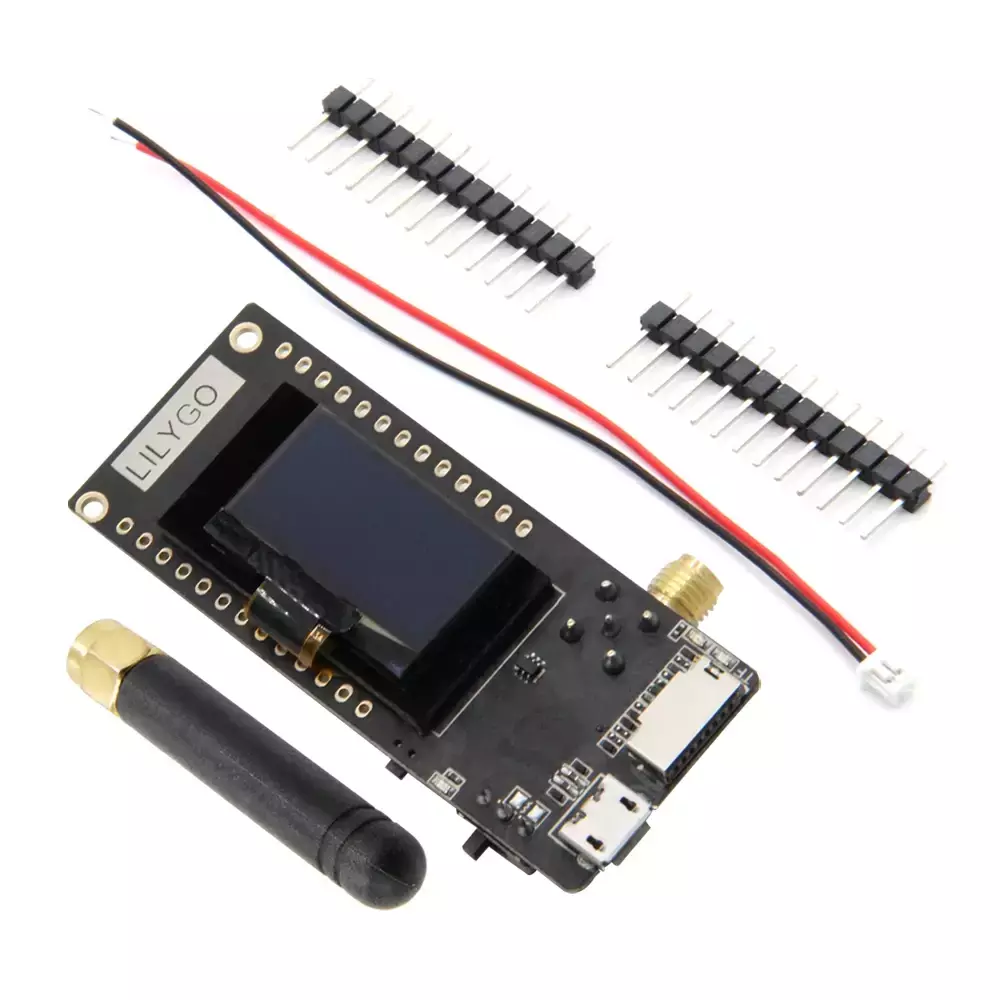

Lista de envío:
1 módulo TTGO LoRa32 433/868/915MHZ.
1 X Cable de alimentación (Jst 2 pines 1,25 mm)
1 antena.
2 pasadores.
