Nota:

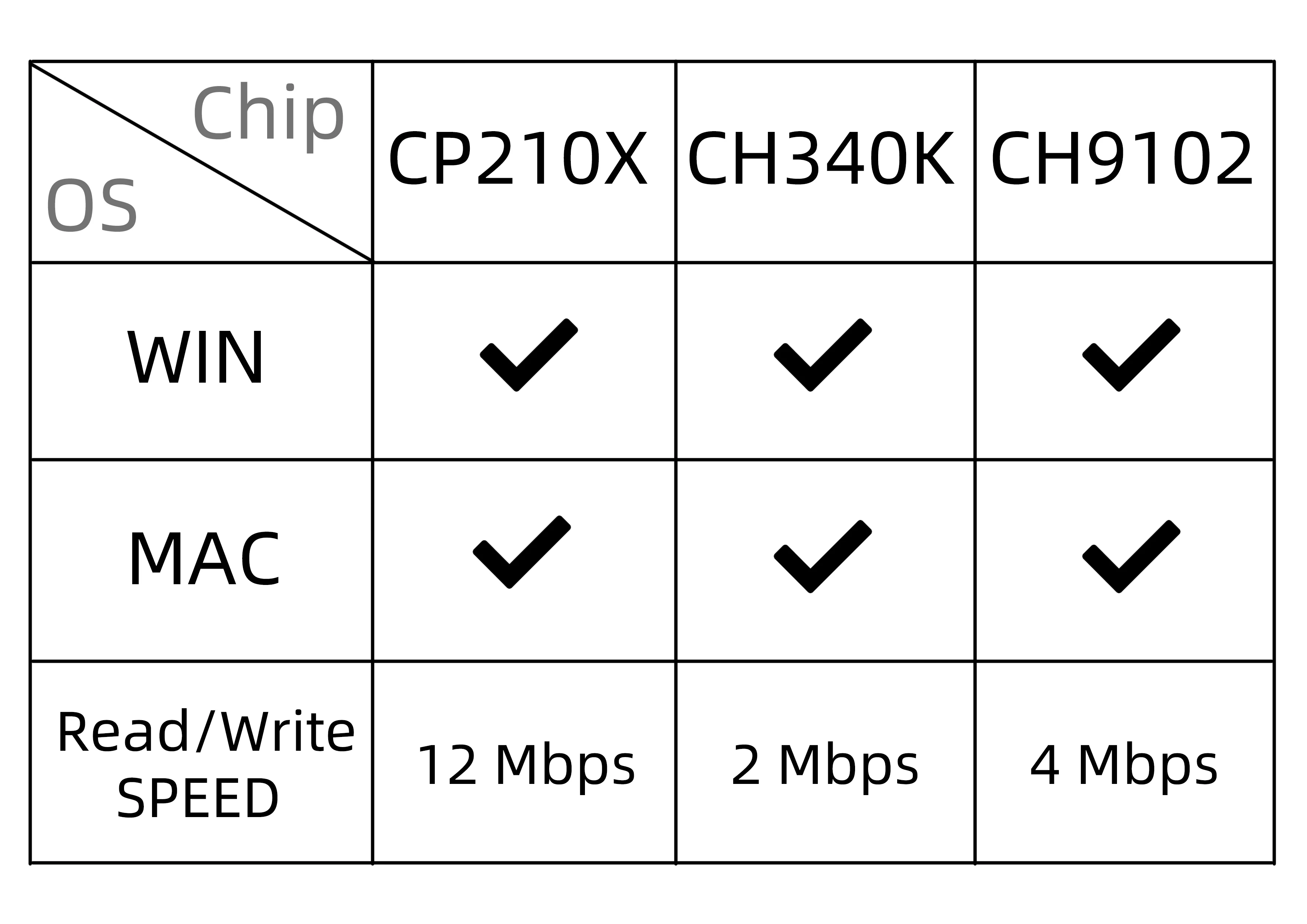

Debido al aumento del precio del chip CP210X, recomendamos la versión CH9102 que es la de reemplazo.
Si aún necesita la versión CP210X, contáctenos antes de realizar un pedido.
Descripción del producto
Voltaje de funcionamiento: 1,8 ~ 3,7 V
Corriente aceptable: 10 ~ 14mA
Corriente de transmisión: 120mA @ + 20dBm
90mA @ + 17dBm
29mA @ + 13dBm
Frecuencia de funcionamiento: 433/868/915MHz
Potencia de transmisión: + 20dBm
Sensibilidad de recepción: -139dBm @ LoRa & 62,5 Khz & SF = 12 & 146bps
-136dBm @ LoRa & 125Khz & SF = 12 & 293bps
-118dBm @ LoRa y 125Khz y SF = 6 y 9380bps
-123dBm @ FSK y 5Khz y 1,2 Kbps
Error de frecuencia: +/-15KHz
Espacio FIFO: 64Byte
Velocidad de datos: 1,2 K ~ 300Kbps @ FSK
0.018K ~ 37,5 Kbps @ LoRa
Modo de modulación: FSK,GFSK,MSK,GMSK,LoRa TM,OOK
Forma de interfaz: SPI
Temperatura de funcionamiento: -40 ℃- + 85 ℃
Función RSSI digital
Corrección automática de frecuencia
Control automático de ganancia
Activación rápida y salto de frecuencia
Manipulador de paquetes de datos altamente configurable
Antena SMA
IP5306

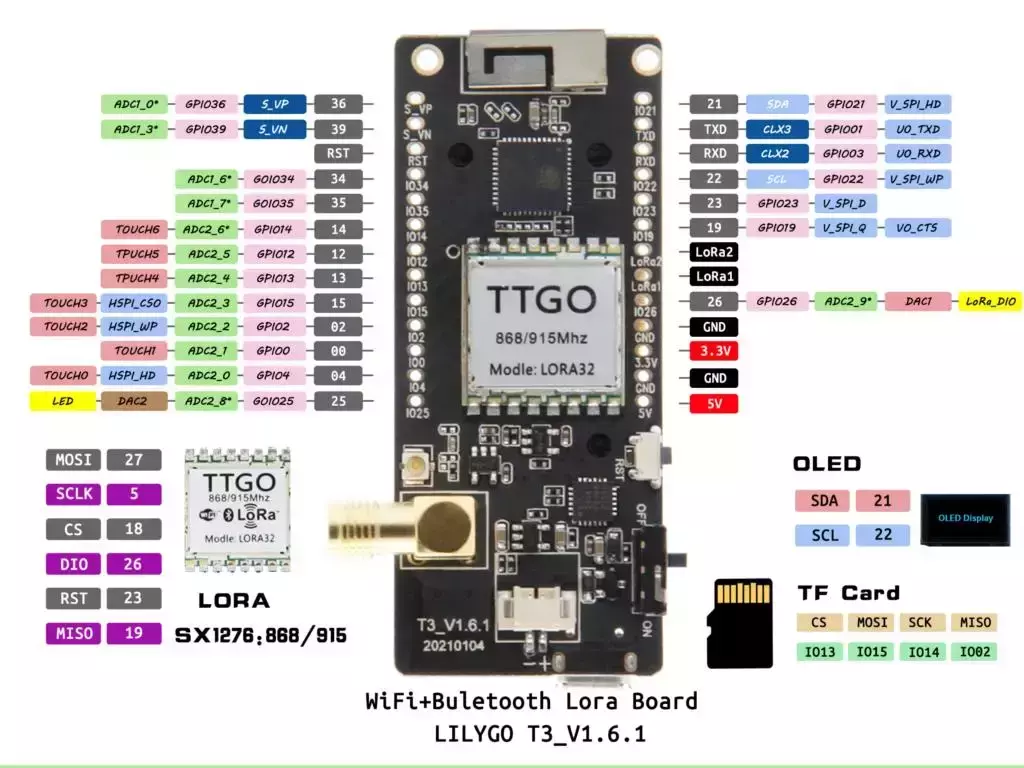

Esquema de pines
Github:
https://github.com/Xinyuan-LilyGo/TTGO-LoRa-Series
https://github.com/LilyGO/ESP32-Paxcounter

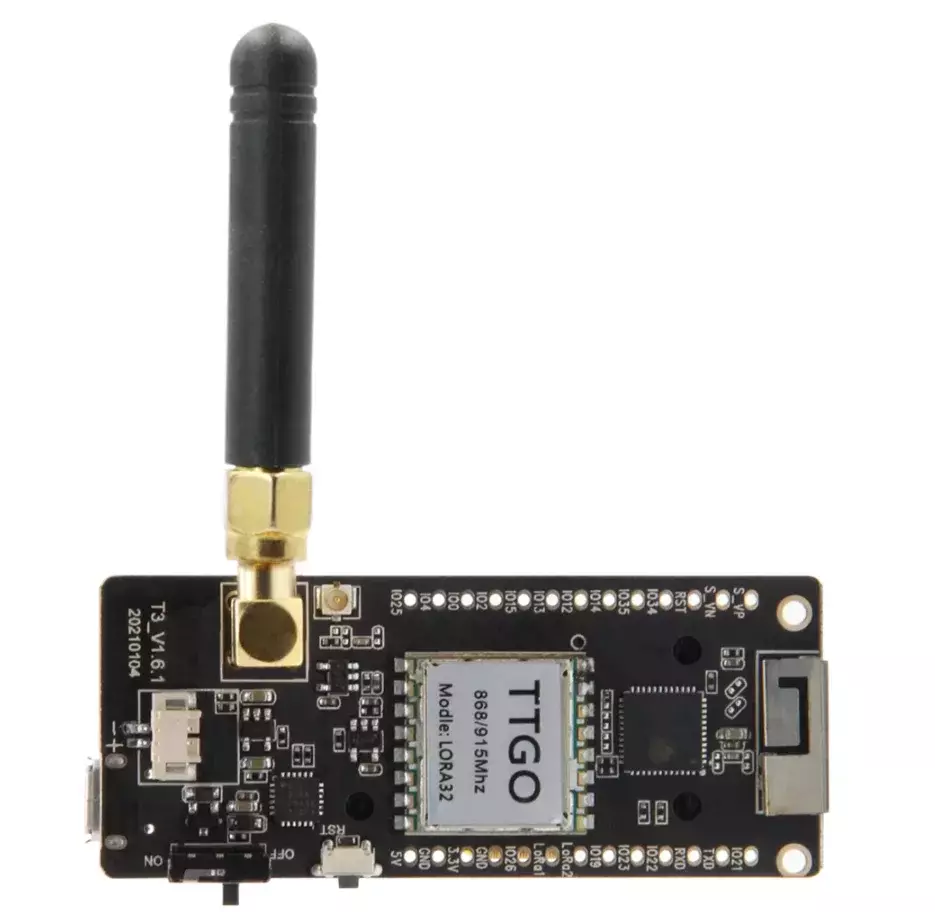

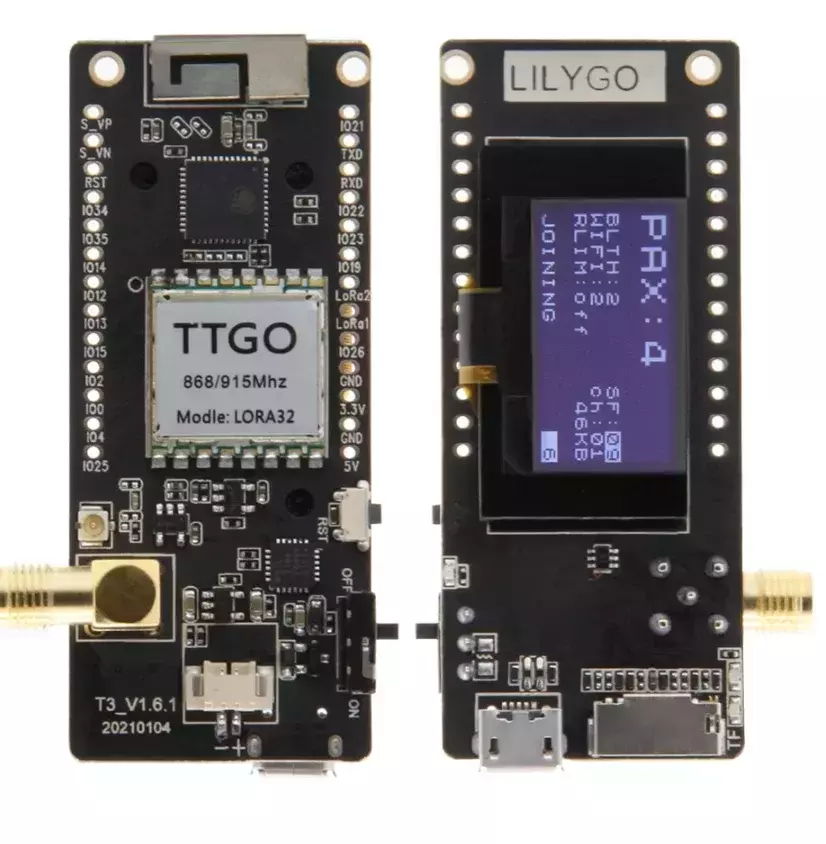

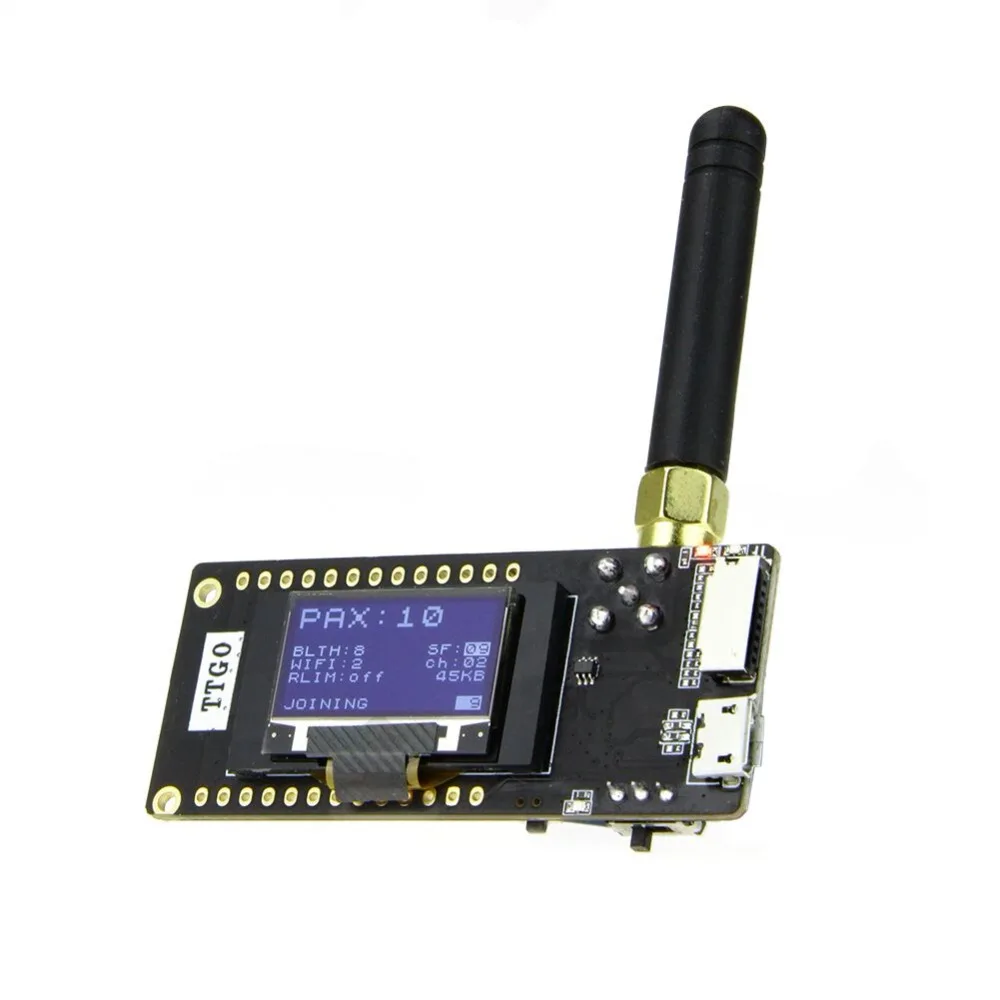

En el TTGO LoRa V2.1, agregamos el SMA e IP5306 a la placa, lo que hace que pueda hacer más cosas. En términos del interruptor de encendido, hemos cambiado el modo de interacción de conmutación. La antena SMA añadida puede mejorar la transmisión de señal.
(Aviso: La lista de envío no incluye batería ni tarjeta SD)

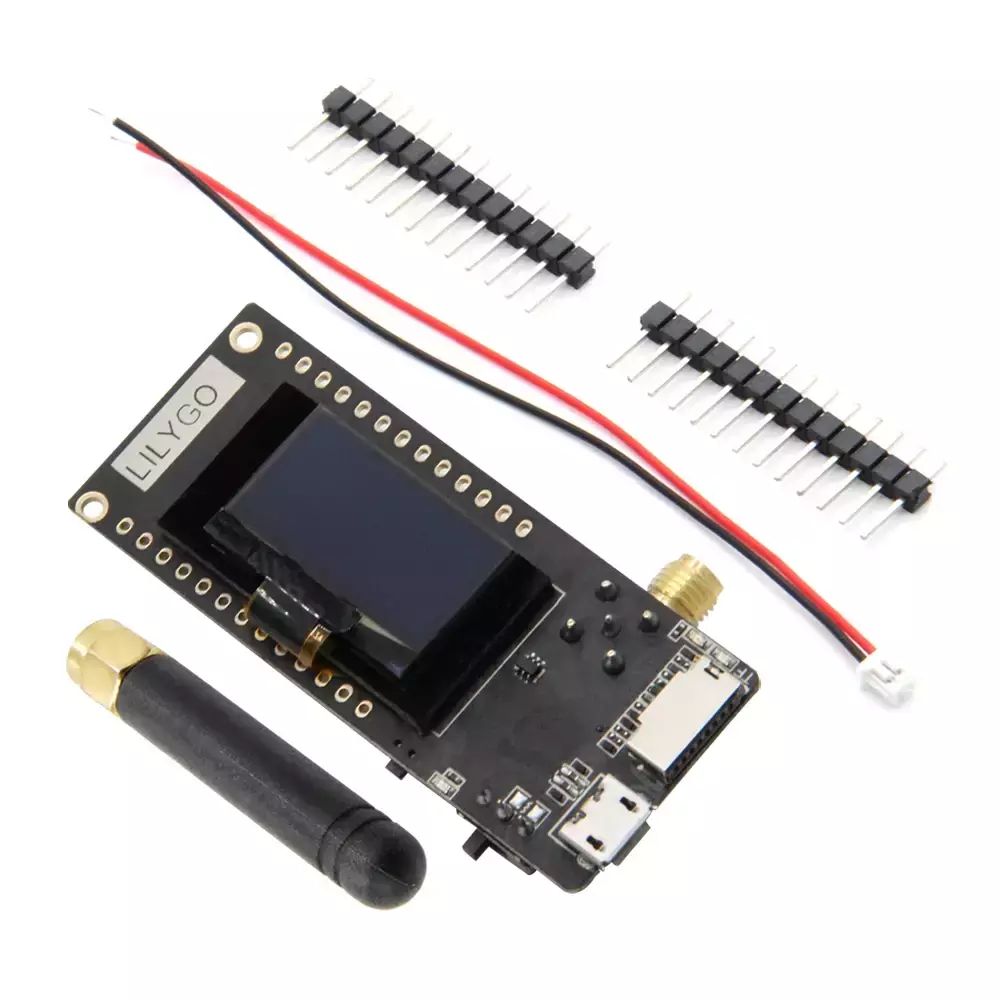

Lista de envío:
1 módulo TTGO LoRa32 433/868/915MHZ
1 X Cable de alimentación (Jst 2pin 1,25mm)
1 antena X
2 x pines
