Nombre de la marca: M5Stack
Tipo: MCU/Chip microordenador
Producto químico muy preocupado: Ninguno
Origen: CN(Origen)
Modelo: K132
version: Cardputer V1.1

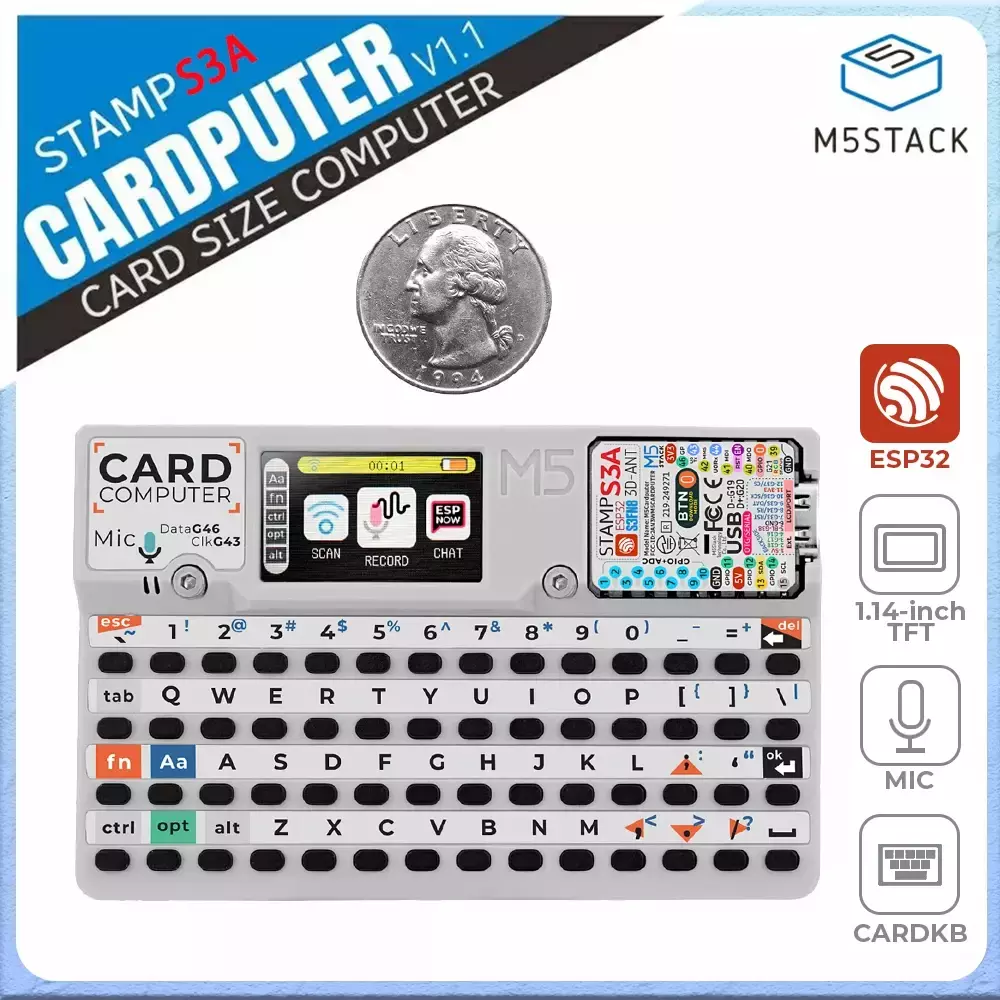

M5stack Cardputer v1.1 tarjeta portátil ordenador batería integrada placa de desarrollo programable sellos3 para sistema inteligente IoT
Descripción
Cardputer v1.1Es una computadora con tarjeta de alto rendimiento diseñada para ingenieros, completamente actualizada desde Cardputer original.La nueva versión presenta una nueva SelloS3AMicrocontrolador y antena y teclas del módulo central optimizados, lo que mejora significativamente la estabilidad del sistema y la experiencia del usuario.
En términos de control e interacción, el producto está equipado con un teclado de 56 teclas y un 1.Pantalla TFT de 14 pulgadas para una visualización y funcionamiento eficientes;el micrófono MEMS digital SPM1423 integrado admite funciones de grabación y activación y emite audio a través de un altavoz de cavidad integrado;Además, un emisor de infrarrojos proporciona capacidades de control de infrarrojos externos.

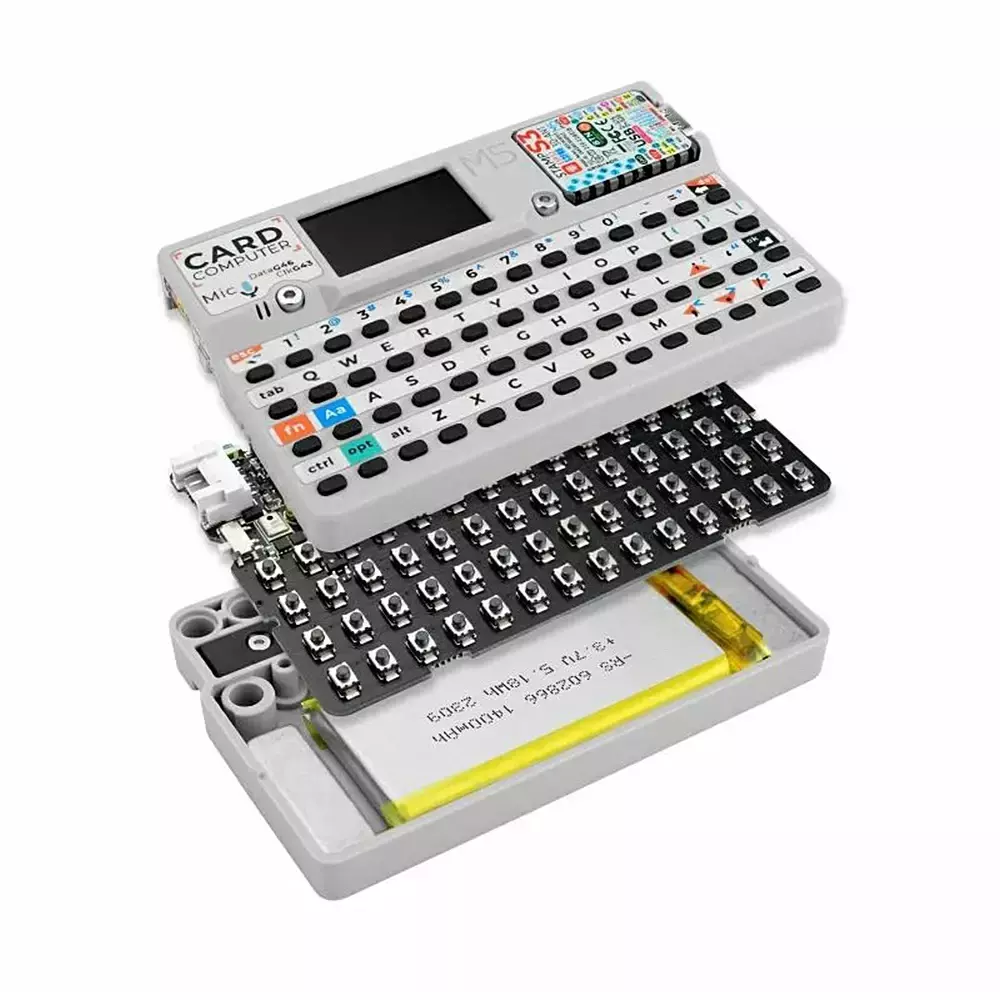

Para una funcionalidad ampliada, una interfaz Grove incorporada facilita la expansión personalizada del sensor; El almacenamiento se mejora con una ranura para tarjeta Micro SD para una fácil expansión del espacio de almacenamiento.El sistema de energía emplea una batería interna de 120 mAh junto con una batería de 1400 mAh en la base, que integra carga de la batería de litio y circuitos de refuerzo/buck para extender considerablemente la vida útil de la batería.Estructuralmente, la base está equipada con imanes para la adhesión del metal y es compatible con la expansión de vigas LEGO.
Este producto es ampliamente aplicable para verificación funcional rápida, control industrial, sistemas de control doméstico y otros escenarios de aplicación.
Características
Microcontrolador StampS3A
Teclado de 56 teclas
Pantalla TFT de 1,14 pulgadas
Altavoz de cavidad y micrófono MEMS digital SPM1423
Emisor infrarrojo para interacción de control infrarrojo
Interfaz HY2.0-4P
Ranura para tarjeta Micro SD
Baterías de litio integradas de 120 mAh y base de 1400 mAh
Base con imanes
Compatible con la expansión de los studs LEGO
Plataformas de desarrollo
*Arduino
*ESP-IDF
*UIFbajo 2.0
Lista de embalaje
1x Cardputer
1 llave hexagonal M2.
Aplicaciones
*Rápida verificación funcional y creación de prototipos.
*Control industrial y automatización.
*Sistema de control doméstico
*Adquisición de datos y monitoreo de sensores.
*Desarrollo y aprendizaje de sistemas integrados.
*Proyectos de comunicación inalámbrica e Internet de las cosas (IoT)

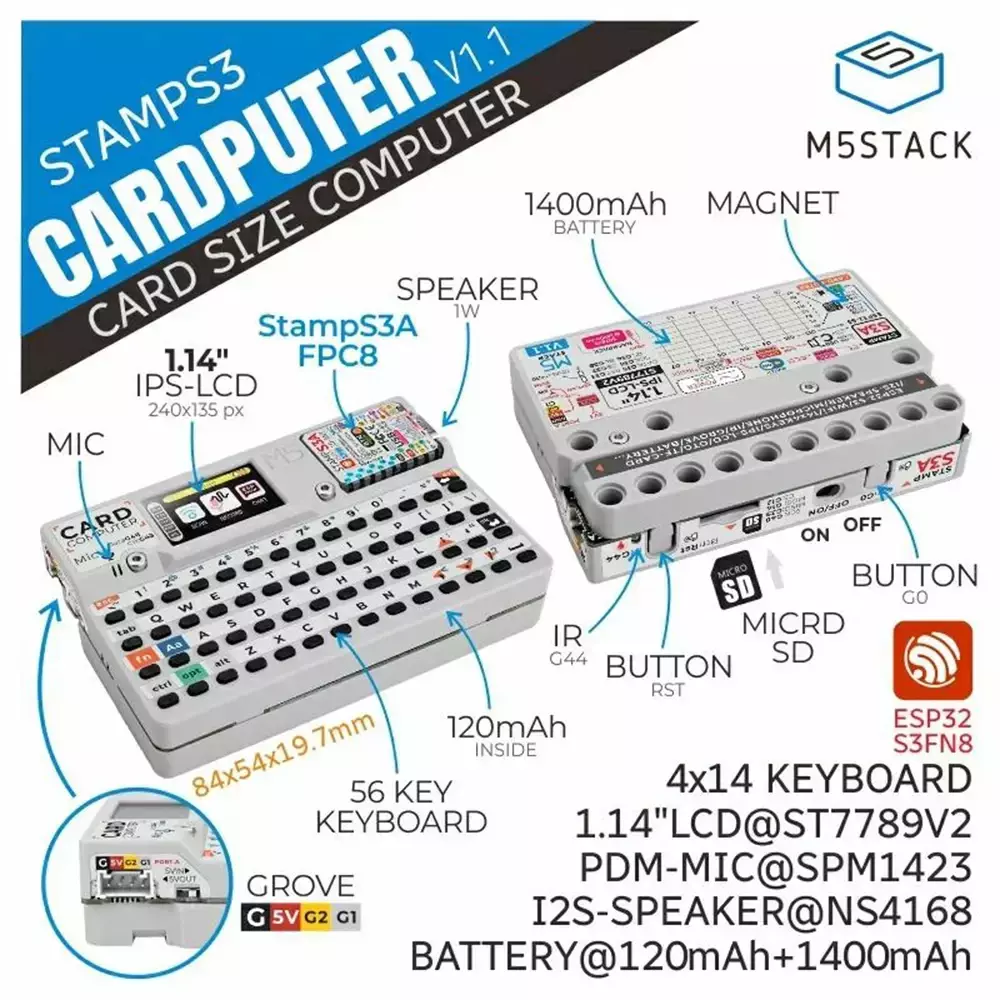

Especificaciones:
Especificación |
Parámetro |
SelloS3A |
ESP32-S3 (Xtensa LX7), 8 MB de Flash, Wi-Fi, OTG, CDC |
Flash |
8 MB |
Almacenamiento |
Tarjeta SD |
Teclado |
56 llaves (4 x 14) |
Botón |
1 x tecla Restablecer + 1 x tecla de usuario |
Bosque |
1 HY2.0-4P |
Capacidad de la batería |
120mAh + 1400mAh (en la base) |
Pantalla |
ST7789V2 a 1,14 pulgadas, 240 x 135 px |
Altavoz |
8Ω a 1W I2S @ NS4168 |
Micrófono |
Micrófono MEMS @ SPM1423 |
Infrarrojos |
A 0°: 410 cm (distancia en línea recta) A los 90°: 66cm A los 45°: 170cm |
Corriente de sueño |
CC-4,2 V a 0,15 uA |
corriente de funcionamiento |
Modo de transmisión IR: CC-4,2 V/148,07 mA Modo clave: DC-4,2 V/138,93 mA |
Temperatura de trabajo |
0-40°C |

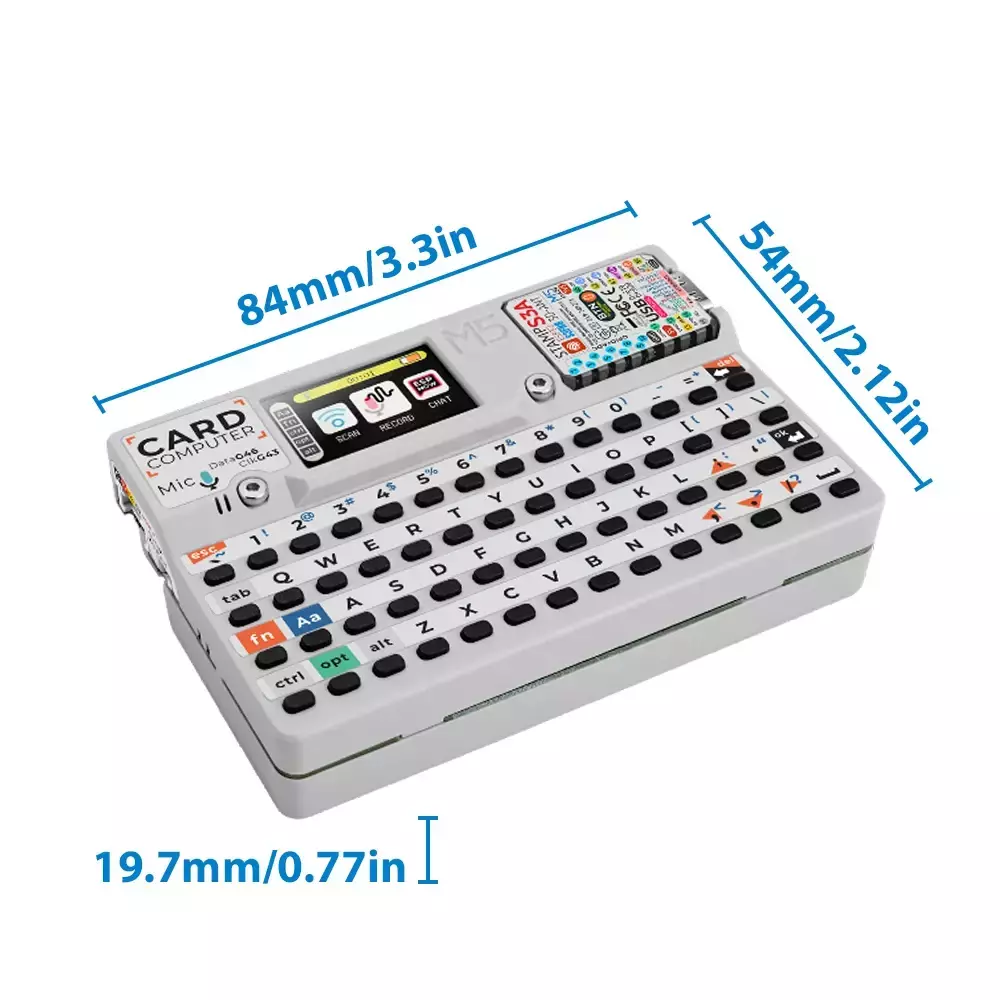

Tamaño del producto |
84,0 x 54,0 x 19,7 mm |
Peso del producto |
90.0 g |
Peso bruto |
106,8 g |
Comparación de productos:
|
Comparación del artículo |
Cardputer v1.1 |
Cardputer |
|
Módulo central |
SelloS3A |
Sellos3 |
|
Lógica de control LED RGB |
El LED RGB y la retroiluminación de la pantalla comparten la misma fuente de alimentación, con lógica de control optimizada |
Alimentado inmediatamente después del suministro de energía |
|
Diseño de antena |
Diseño de antena optimizado para una mejor recepción de la señal |
Diseño de antena convencional |
|
Especificaciones clave |
Sensación de tecla optimizada con teclas de tamaño de 4,0 x 3,0 x 2,0 mm |
Tamaño de llave de 2,6 x 1,6 x 0,55 mm. |
|
Consumo de energía |
Optimizado para un menor consumo de energía. |
Convencional |
Detalles del producto

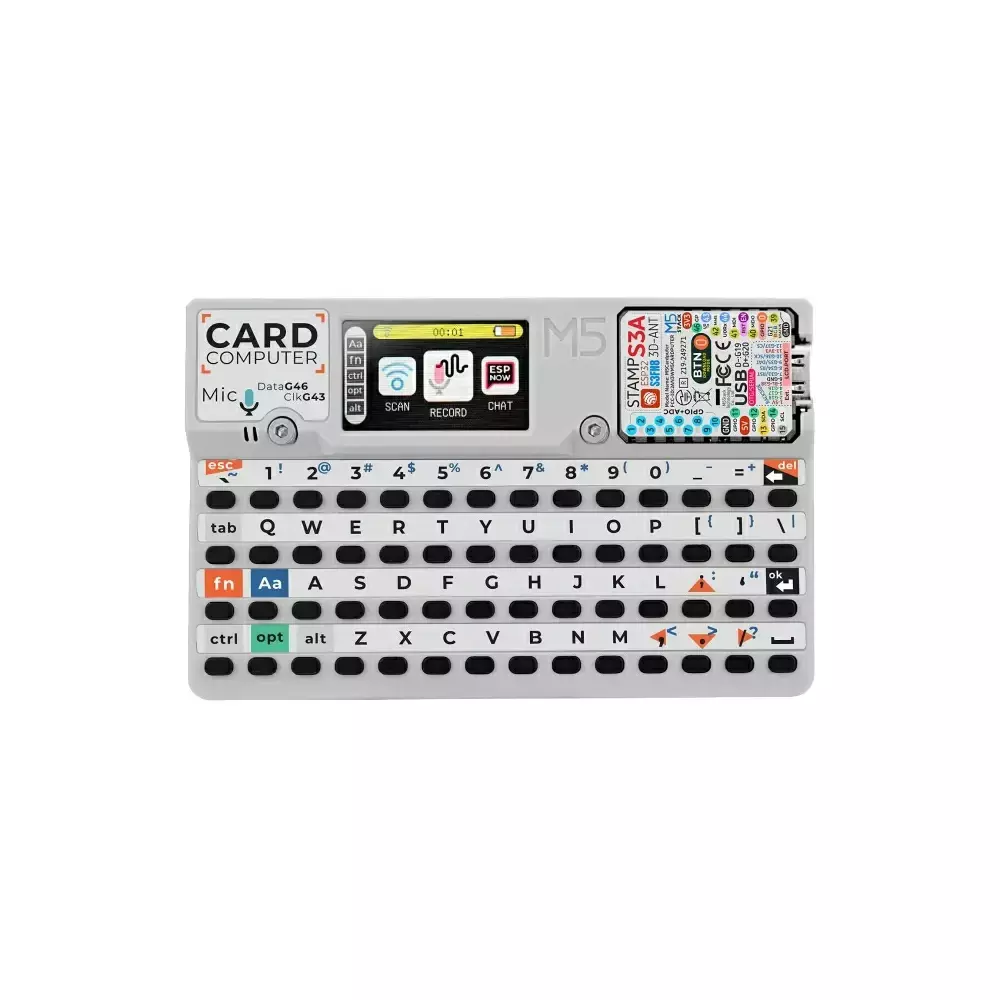

Descripción de Cardputer:
1.Microcontrolador M5StampS3: alimentado por el chip ESP32-S3, el M5StampS3 es un microcontrolador robusto que proporciona capacidades de procesamiento de doble núcleo para un rendimiento eficiente
Teclado de 2,56 teclas: el teclado de 56 teclas está diseñado para facilitar su uso, lo que permite a los usuarios ingresar datos y comandos con precisión
Pantalla TFT de 3,1,14 pulgadas: la pantalla TFT de 1,14 pulgadas proporciona una visualización clara y vibrante para ver información e interactuar con el dispositivo.
4.Altavoz por cavidad y micrófono SPM1423: el altavoz por cavidad y el micrófono MEMS digital SPM1423 permiten comandos de voz y reproducción de audio, mejorando la experiencia del usuario.
5.Tubo de emisión de infrarrojos: el tubo de emisión de infrarrojos permite la interacción del control de infrarrojos con dispositivos externos, ofreciendo opciones de conectividad versátiles
6.Puerto HY2.0-4P: El puerto HY2.0-4P permite la expansión de sensores I2C, lo que permite a los usuarios personalizar sus proyectos con varios módulos funcionales
7. Ranura para tarjeta Micro SD: la ranura para tarjeta Micro SD proporciona un amplio espacio de almacenamiento para códigos de programas, archivos de datos y contenido multimedia
8.Batería incorporada: el dispositivo está equipado con una batería de litio de 120 mAh + 1400 mAh, lo que garantiza un funcionamiento duradero sin recargas frecuentes
**Versátil y potente**
El kit de cardputer oficial M5Stack con M5StampS3 es una herramienta versátil y potente tanto para ingenieros como para aficionados.En el corazón de este kit está el M5StampS3, una mini placa de desarrollo que cuenta con un robusto chip ESP32-S3, que ofrece procesamiento de doble núcleo y capacidades Wi-Fi.Esta computadora del tamaño de una tarjeta es perfecta para sistemas de verificación funcional rápida, control industrial y automatización del hogar.Su teclado de 56 teclas y su pantalla TFT de 1,14 pulgadas brindan una interfaz táctil y visual, lo que facilita la introducción y visualización de información.
**Periféricos y sensores integrados**
La Cardputer no es sólo una computadora compacta; Es una herramienta versátil que integra varios periféricos y sensores.El altavoz de cavidad y el micrófono MEMS digital SPM1423 permiten operaciones de voz, mientras que el tubo de emisión de infrarrojos permite la interacción del control de infrarrojos con dispositivos externos.El puerto HY2.0-4P facilita la expansión de los sensores I2C, lo que permite a los usuarios personalizar sus proyectos con diferentes módulos funcionales.La ranura para tarjeta Micro SD proporciona un amplio espacio de almacenamiento para códigos de programas, archivos de datos y contenido multimedia, lo que la convierte en una herramienta confiable para la adquisición de datos y el monitoreo de sensores.
**Duración y expansión de la batería robustas**
Con una batería de litio incorporada de 120 mAh + 1400 mAh, Cardputer garantiza una batería de larga duración, lo que la convierte en una opción ideal para proyectos que requieren un uso prolongado. La base de Cardputer incluye un imán que permite fijarlo a superficies metálicas, y es compatible con extensiones de orificios Lego, lo que permite una expansión creativa con ladrillos Lego. Esta combinación de características hace de Cardputer una herramienta robusta y adaptable para una amplia gama de aplicaciones, desde la rápida verificación funcional y creación de prototipos hasta la comunicación inalámbrica y proyectos de IoT.
