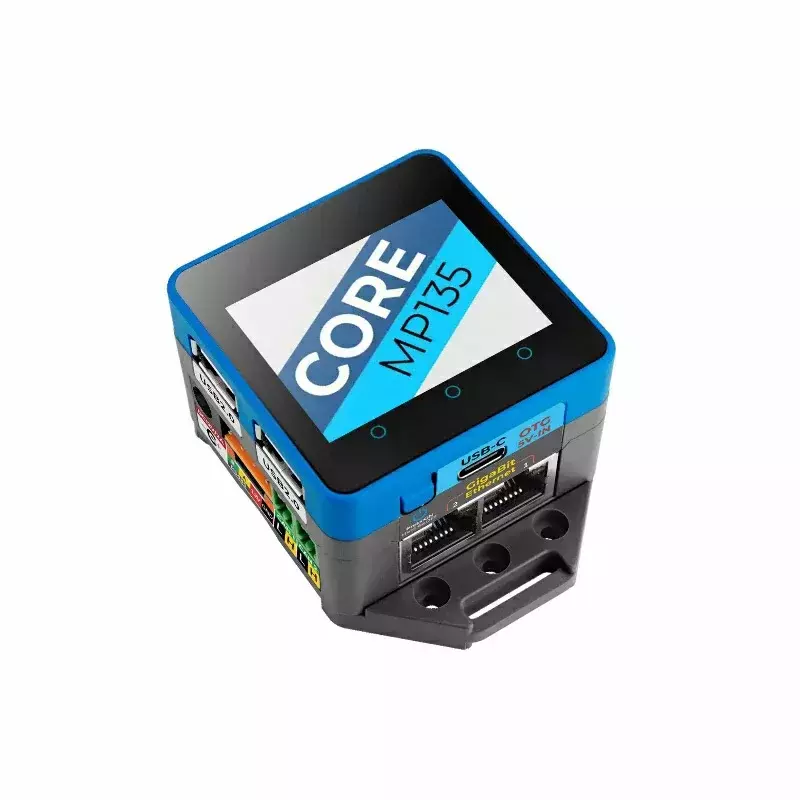

Control industrial Linux integrado M5Stack CoreMP135
Características del producto
TM32MP135DAE7 @ Arm-1GHz, brazo de 2 a 1GHz
Plataforma estándar Linux

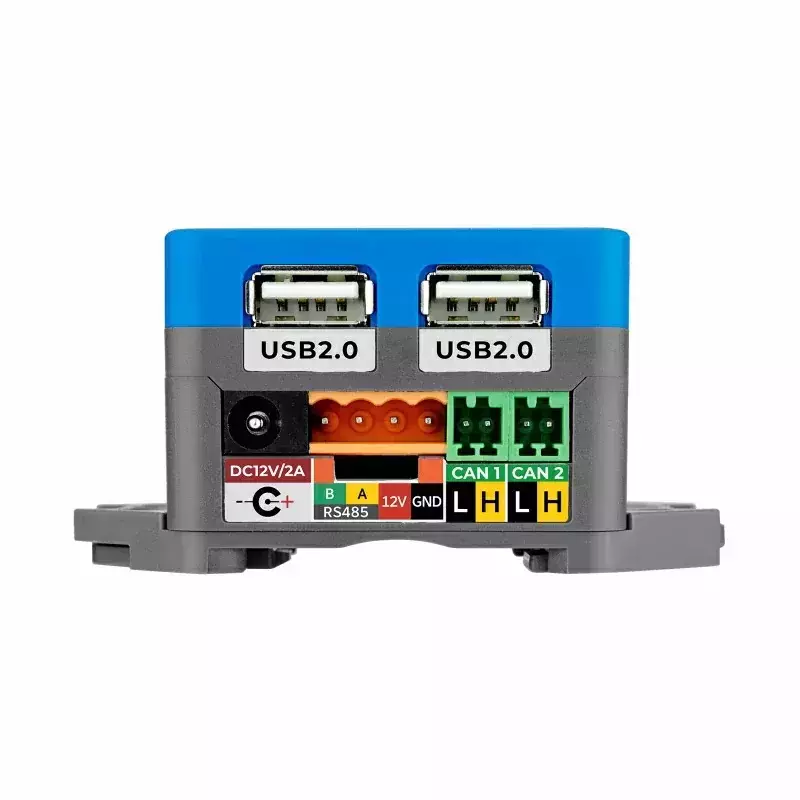

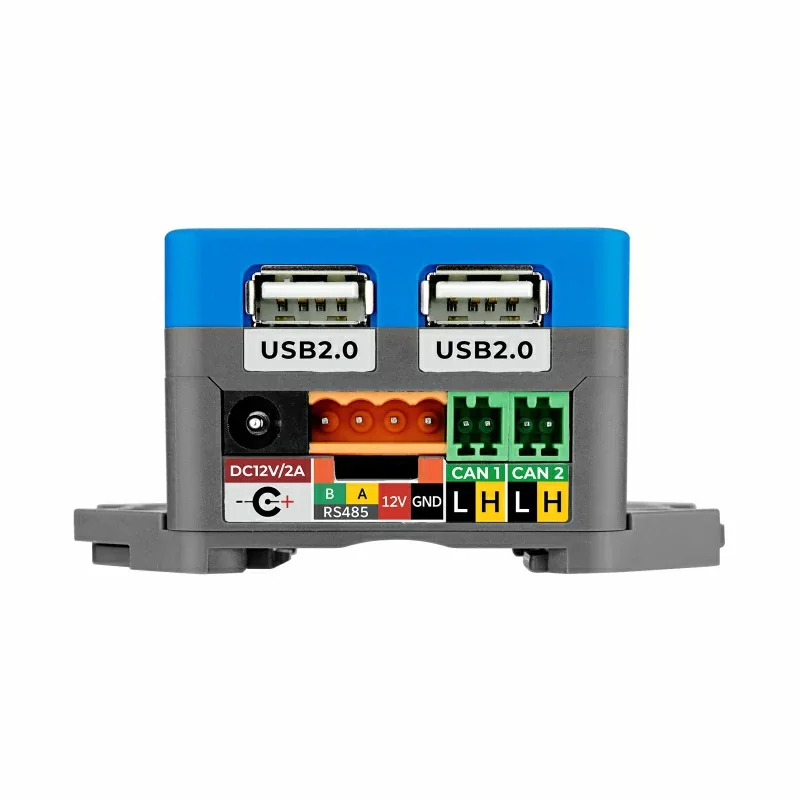

Interfaces periféricas ricas (CAN \ RS485 \ puerto de red gigabit, etc.)

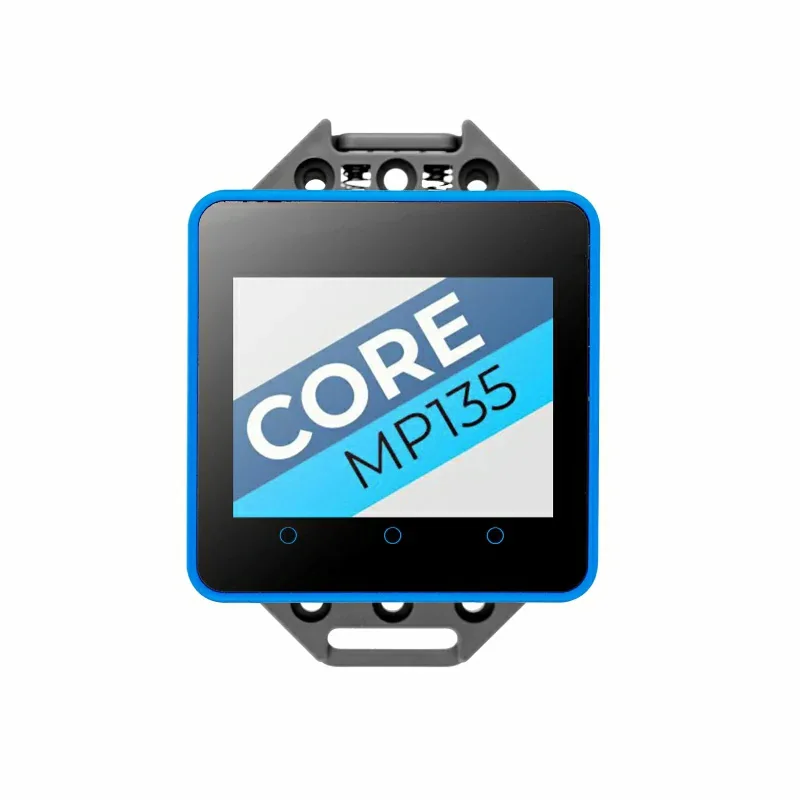

Pantalla táctil de 2,0"
PMU
Salida audio
Memoria de funcionamiento MicroSD y 4Gb DDR3L SDRAM

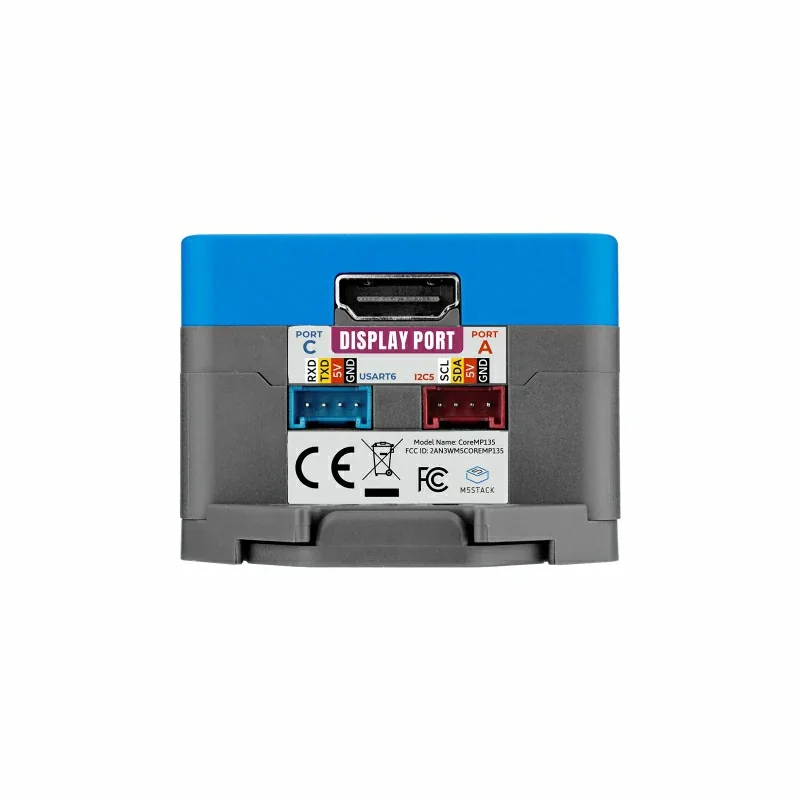

M5BUS y PUERTO A / C

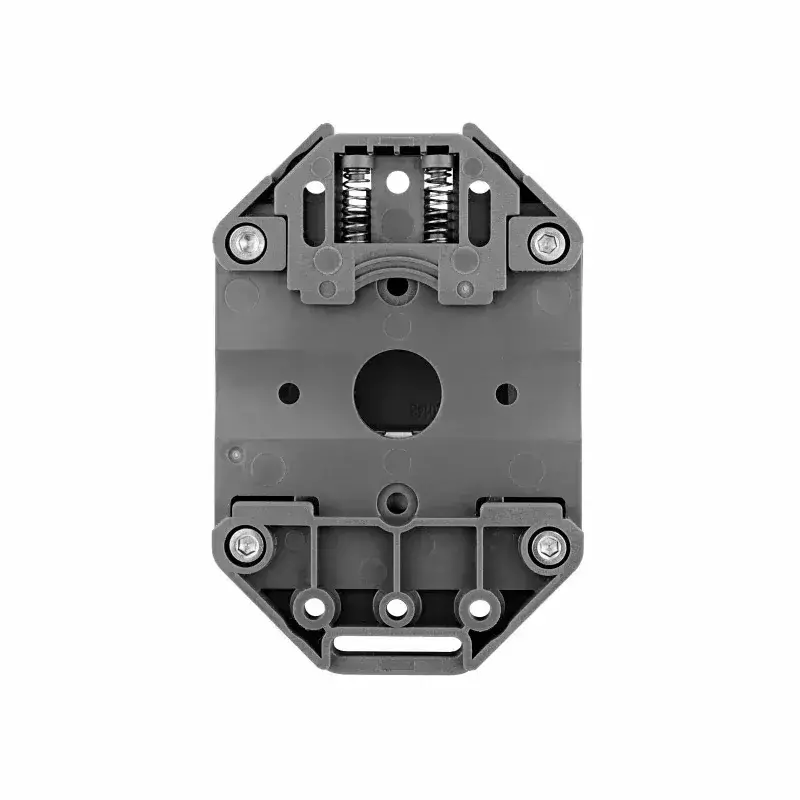

Los rieles DIN son fáciles de instalar
Aplicaciones
-
Automatización en la industria
-
Hogar inteligente
-
Puerta de enlace industrial IoT Edge
-
Educación y desarrollo
-
Robot controlador de centro de movimiento
El paquete incluye
1x CoreMP135
1 llave hexagonal M3
1x2. 2.
2x Terminal 2,54mm-2P (verde)

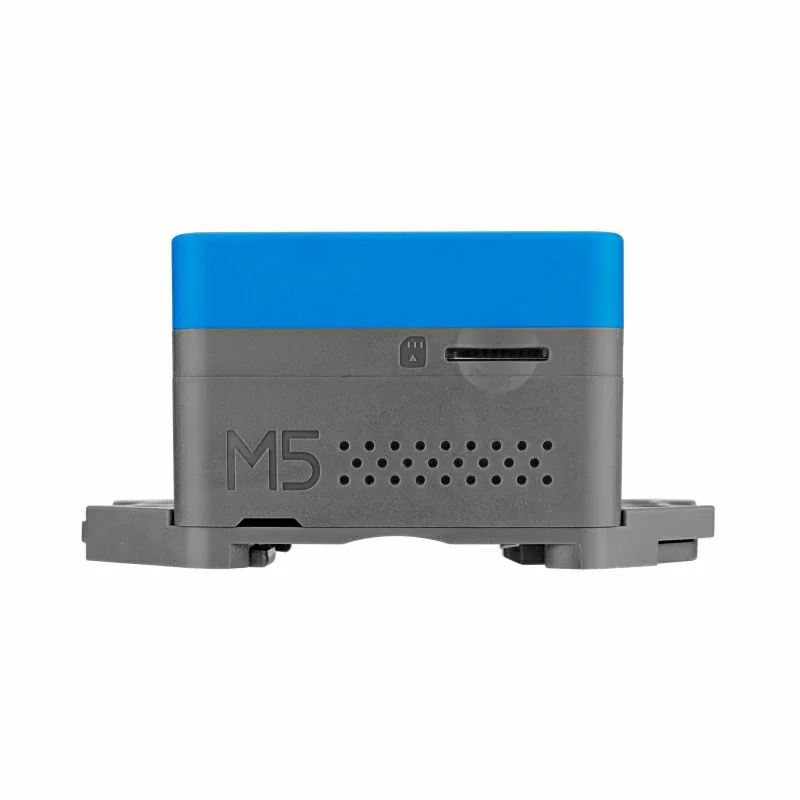

1x tarjeta MicroSD (ya instalada en la máquina)
1 manual de usuario
Especificación

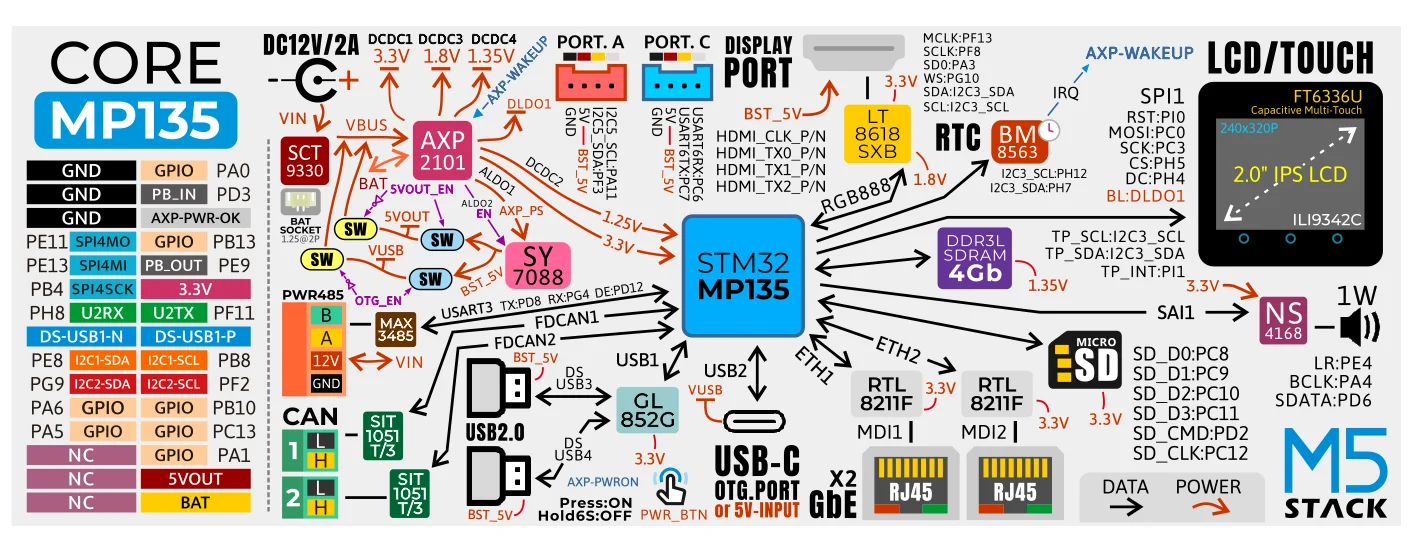

Parámetros recursos
MCU: STM32MP135DAE7 @ procesador de brazo de un solo núcleo, frecuencia principal 1 GHz
Chip de administración de energía: AXP2101
485 Comunicación: MAX3485
Comunicación CAN: SIT1051T/3 de dos canales (FDCAN de alta velocidad)
Interfaz de concentrador USB: GL852G (2 * USB2.0); 1 * USBC (compatible con OTG y fuente de alimentación),
Chip de interfaz de vídeo HD: LT8618SXB, admite hasta 24 bits de profundidad de color
SDRAM DDR3L: 4Gb

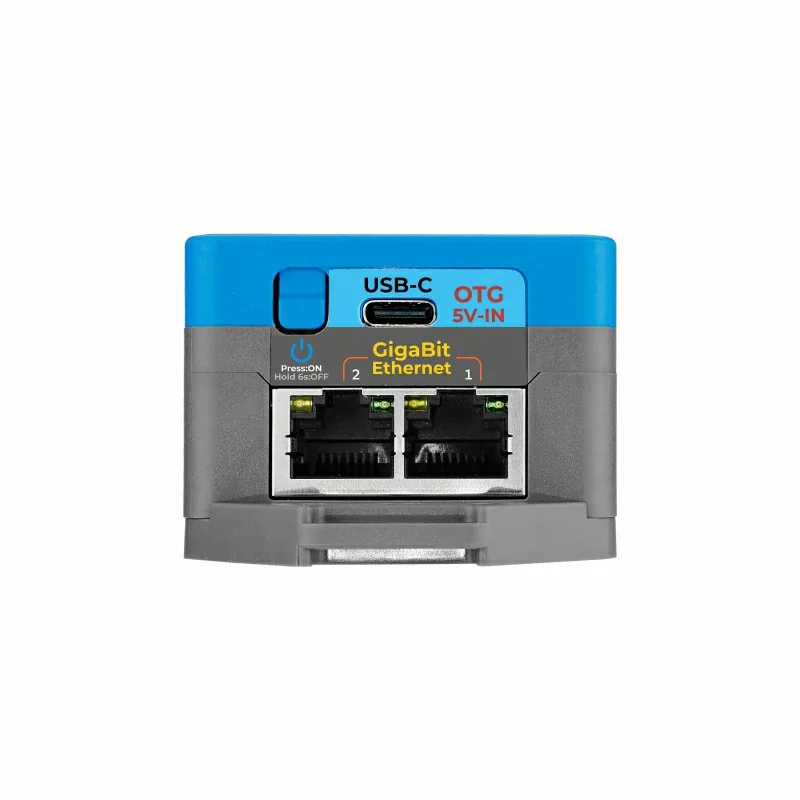

Ethernet: RTL8211F (admite una velocidad de datos de hasta 1Gbps) 2 * RJ45
RTC: BM8563
Pantalla: ILI9342C(2.0IPS LCD); Resolución: 240 * 320px
Táctil: FT6336U
Amplificador de potencia: NS4168 (amplificador de potencia mono clase D); Entrada de audio digital serie I2S; Admite una amplia gama de frecuencias de muestreo: 8kHz ~ 96kHz
Altavoz: 1W @ 4Ω
Entrada de alimentación CC: DC12V/2A
Temperatura de funcionamiento: 0-40 °C
Fuente de alimentación: 12V CC @ 2A o 2V a 3A/5V-1/2 ".

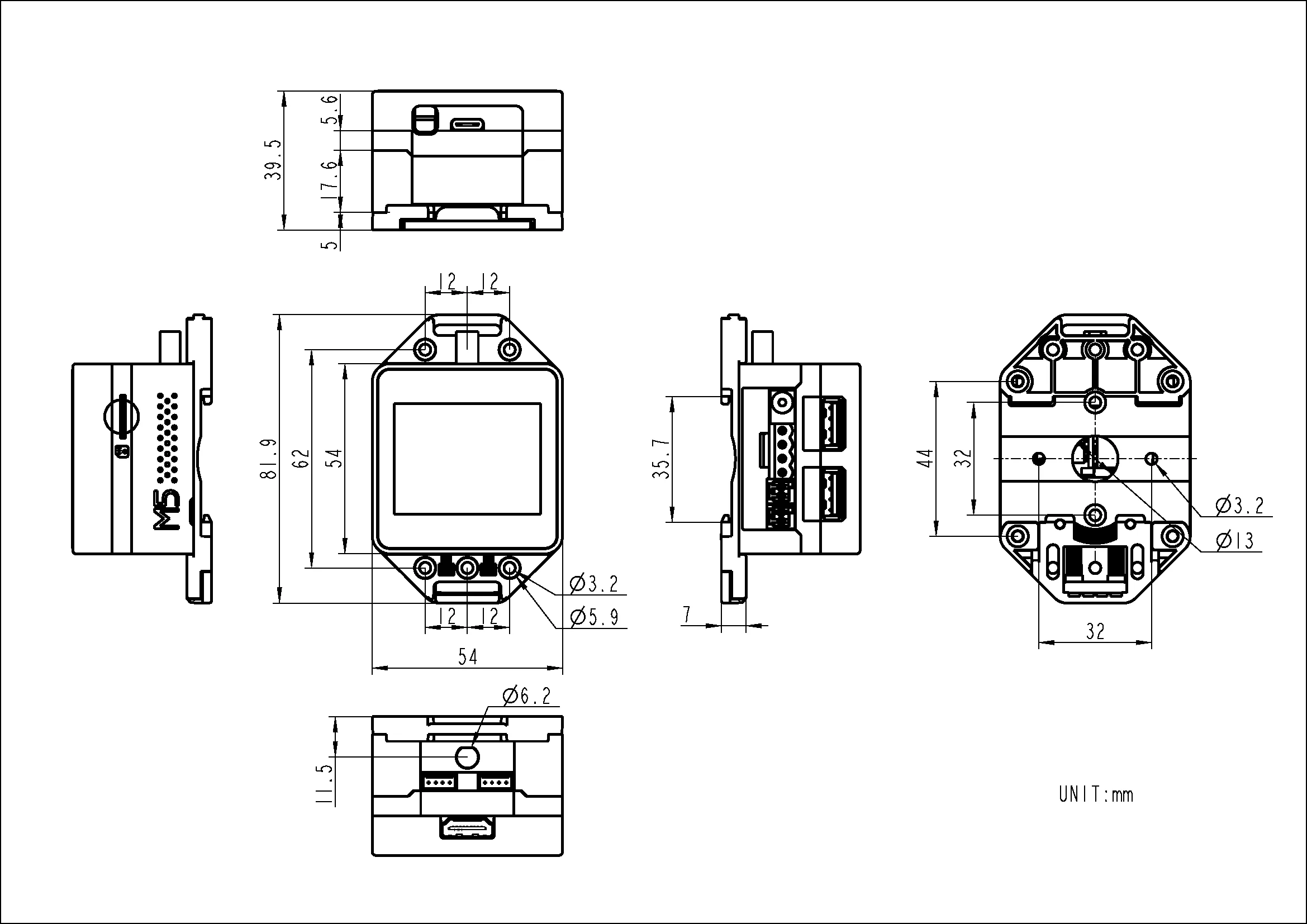

Tamaño del producto: 54*54*34,5mm
Tamaño del paquete: 81*54*39,5mm
Peso del producto: 99,5G
Peso del paquete: 155,9G
Detalles del producto
Descripción del producto

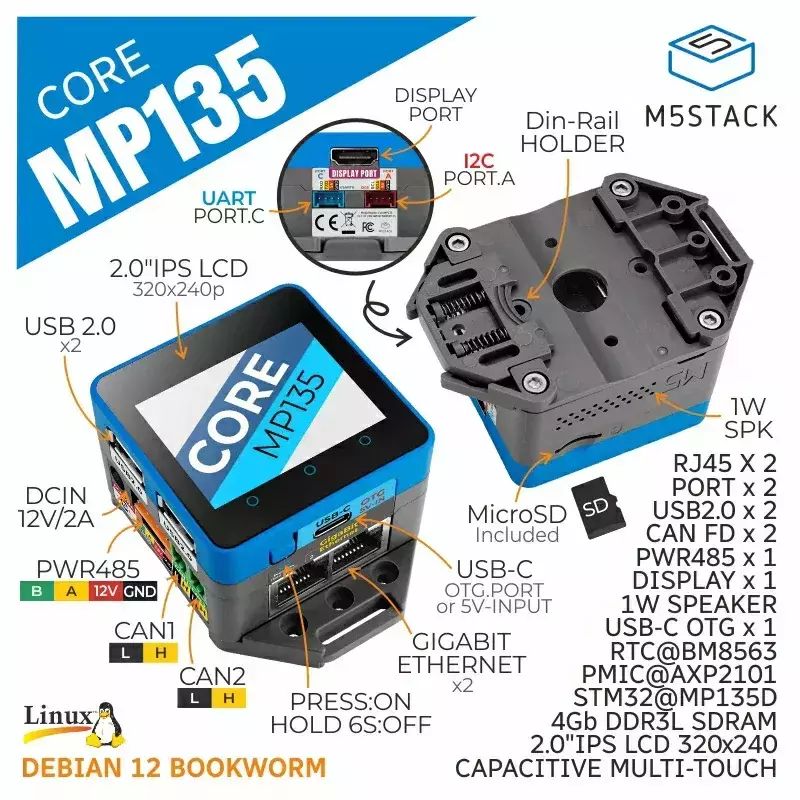

CoreMP135 es un host de control industrial integrado de Linux basado en el chip STM32MP135DAE7. Cuenta con un procesador ARM de un solo núcleo con una frecuencia de hasta 1GHz y está equipado con 4Gb DDR3L SDRAM para ejecutar la memoria. El dispositivo cuenta con una amplia gama de interfaces funcionales: GbE tiene 2 puertos, 1 salida de vídeo HD, 2 puertos USB 2,0 A, 1 puerto de carga (compatible con OTG y fuente de alimentación), una ranura para tarjeta MicroSD, 2 interfaces CAN FD y 1 interfaz PWR485 (entrada de alimentación de 9 ~ 24V + RS485), Junto con 2 interfaces Grove (I2C y UART). En términos de interacción hombre-máquina, cuenta con una pantalla táctil capacitiva IPS de 2,0 pulgadas y un altavoz de 1W (16 bits I2S). El dispositivo está diseñado para un bajo consumo de energía, utilizando un chip de administración de energía AXP2101 y un RTC integrado (BM8563) para funciones programadas de despertador y sueño, y admite una batería recargable. Incluye una toma de corriente CC que admite una fuente de alimentación externa DC12V @ 2A. El host viene con una tarjeta MicroSD precargada con el sistema Debian, lista para usar al arrancar. Adecuado para varios escenarios de instalación, la parte inferior del dispositivo está equipada con una placa base de riel DIN para un fácil montaje en pared y fijación de tornillos. Es aplicable en automatización industrial avanzada, dispositivos inteligentes de entretenimiento multimedia y doméstico, puertas de enlace industriales de IoT y como centro central para el control de movimiento de robots.
Grabado de imágenes CoreMP135
