Placa DE DESARROLLO IoT M5Stack M5CORES3 SE
Descripción del producto

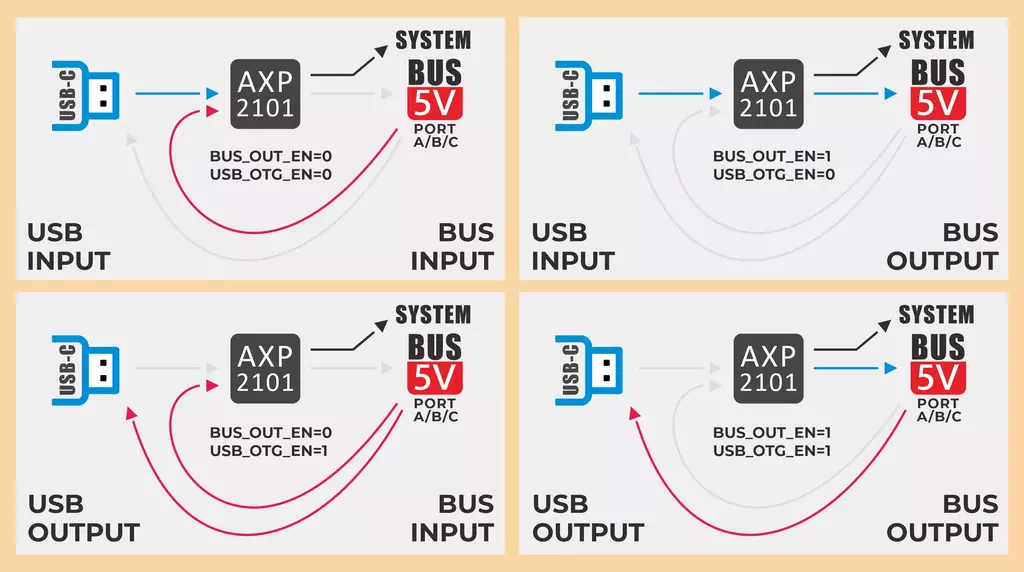

El M5CoreS3 SE es una versión ligera de la unidad principal CoreS3 de tercera generación de la serie de kits de desarrollo M5Stack. Está alimentado por la solución de la red de la, con un procesador Xtensa LX7 de doble núcleo con una frecuencia principal de 240MHz, y viene con funcionalidad WiFi incorporada (2,4G). Tiene a bordo 16MB FLASH y 8MB PSRAM; los programas se pueden descargar a través de la interfaz de la TYPE-C, que admite funciones OTG y CDC, lo que hace que sea conveniente conectar dispositivos USB y grabar firmware. La parte frontal está equipada con una pantalla IPS táctil capacitiva de 2,0 pulgadas, con un panel de vidrio de alta resistencia. La parte de la fuente de alimentación utiliza el chip de administración de energía AXP2101 y el circuito de control de flujo de energía de 4 vías, diseñado para un bajo consumo de energía en general. Tiene una ranura para tarjeta MicroSD integrada y un chip BM8563 RTC que proporciona funciones precisas de sincronización y activación del temporizador de sueño. Para la salida de sonido, utiliza un chip amplificador I2S de 16 bits de alta fidelidad AW88298 y tiene un altavoz incorporado de 1W. Para la entrada de sonido, utiliza un chip decodificador de audio ES7210 con entrada de micrófono dual. El cuerpo del dispositivo tiene un botón de encendido independiente y un botón de Reinicio (RST) en el lateral, con un circuito de retardo incorporado. Pulsando prolongadamente el botón de Reinicio entra en el modo de descarga del programa. Este producto es adecuado para el desarrollo de IoT, varios proyectos de bricolaje, sistemas de control inteligentes del hogar y sistemas de control de automatización industrial.
Características del producto
Desarrollado sobre la base de la función WiFi a 16MB Flash, PSRAM de 8MB
Altavoces, micrófonos duales
Pantalla táctil capacitiva
Ranura para tarjeta microSD
Vidrio de alta resistencia
Compatible con funciones OTG y CDC

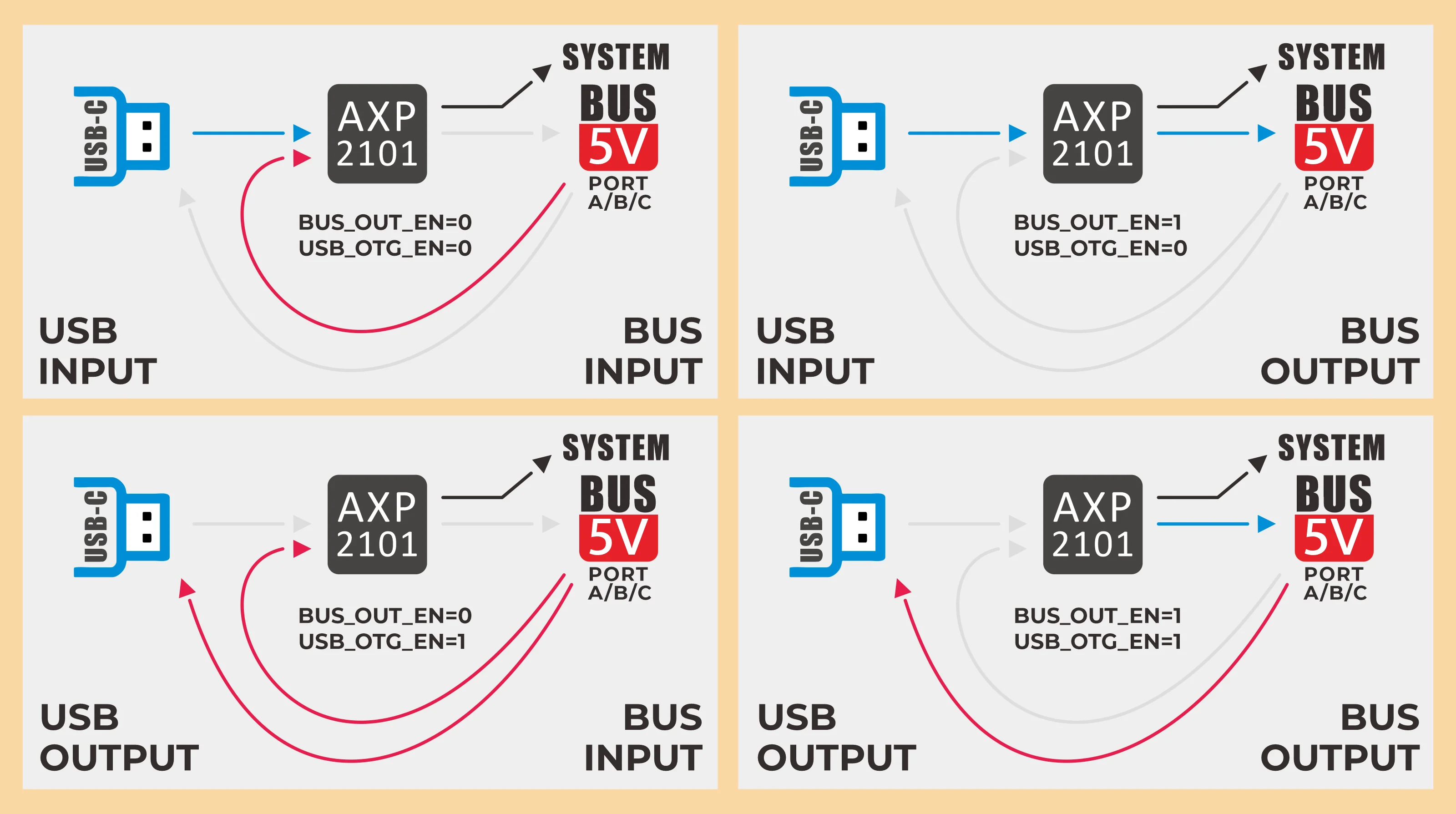

Administración de energía AXP2101, diseño de baja potencia
Plataformas de programación compatibles: Arduino, UIFlow
Aplicaciones
Desarrollo IoT
Desarrollo de varios proyectos de bricolaje
Sistema de control inteligente para el hogar
Sistema de control de automatización industrial

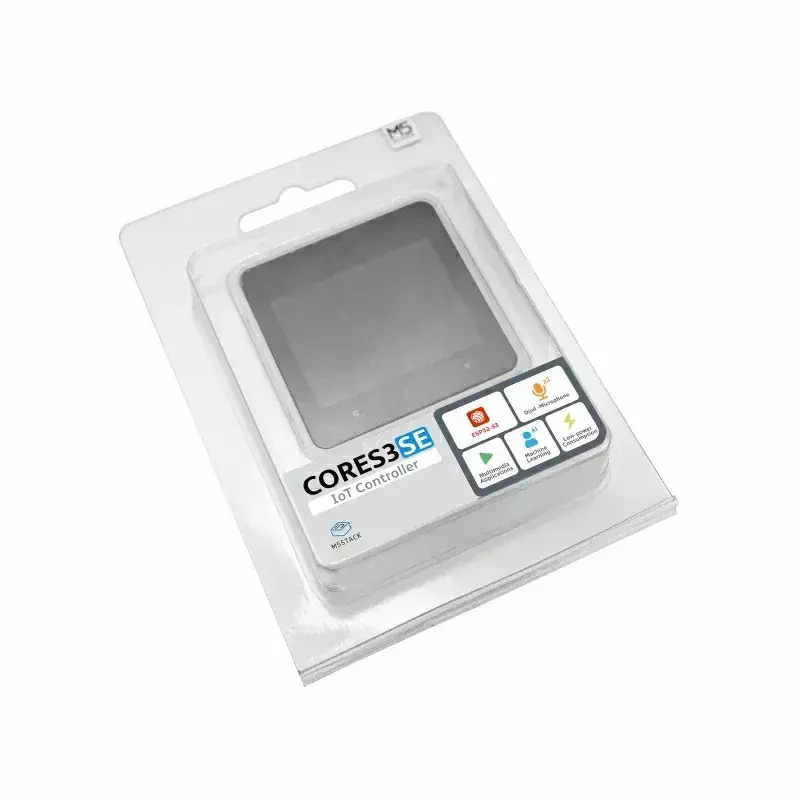

El paquete incluye
1 × M5CoreS3 SE

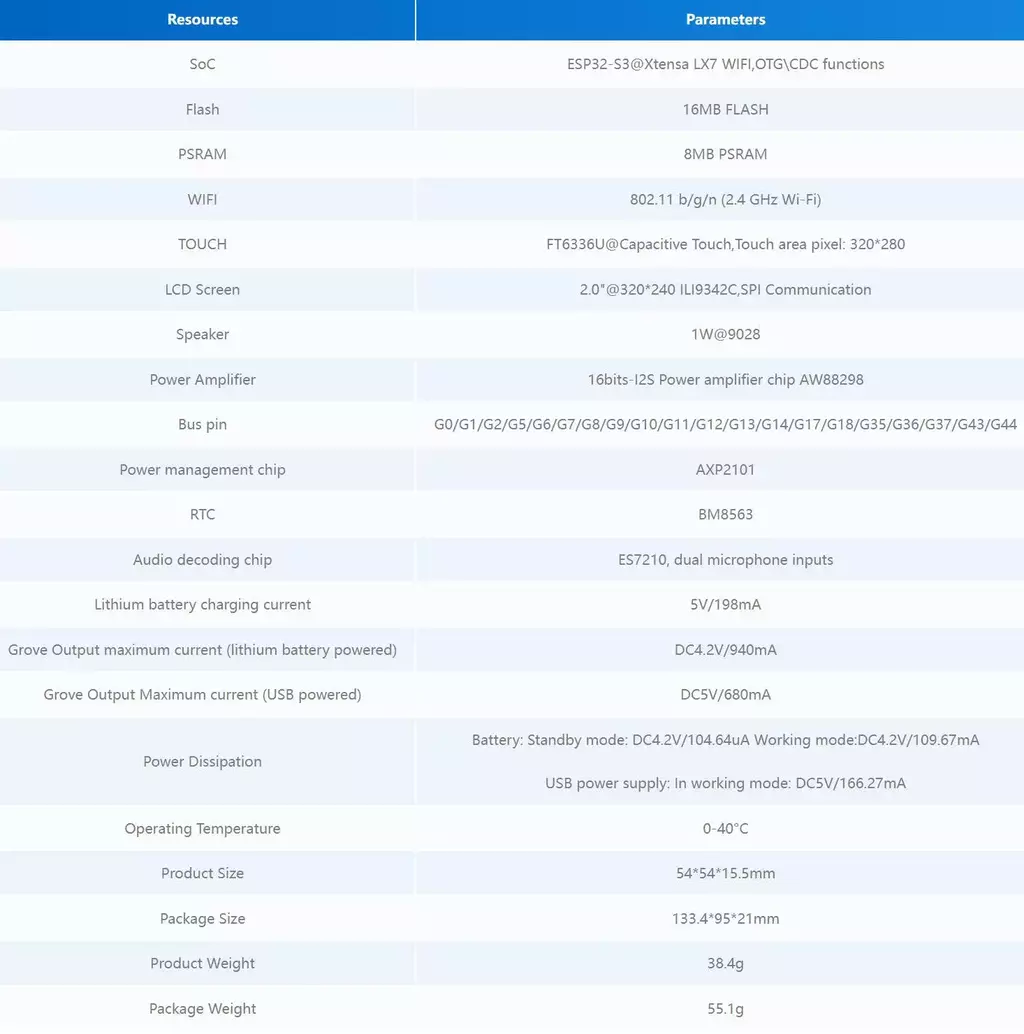

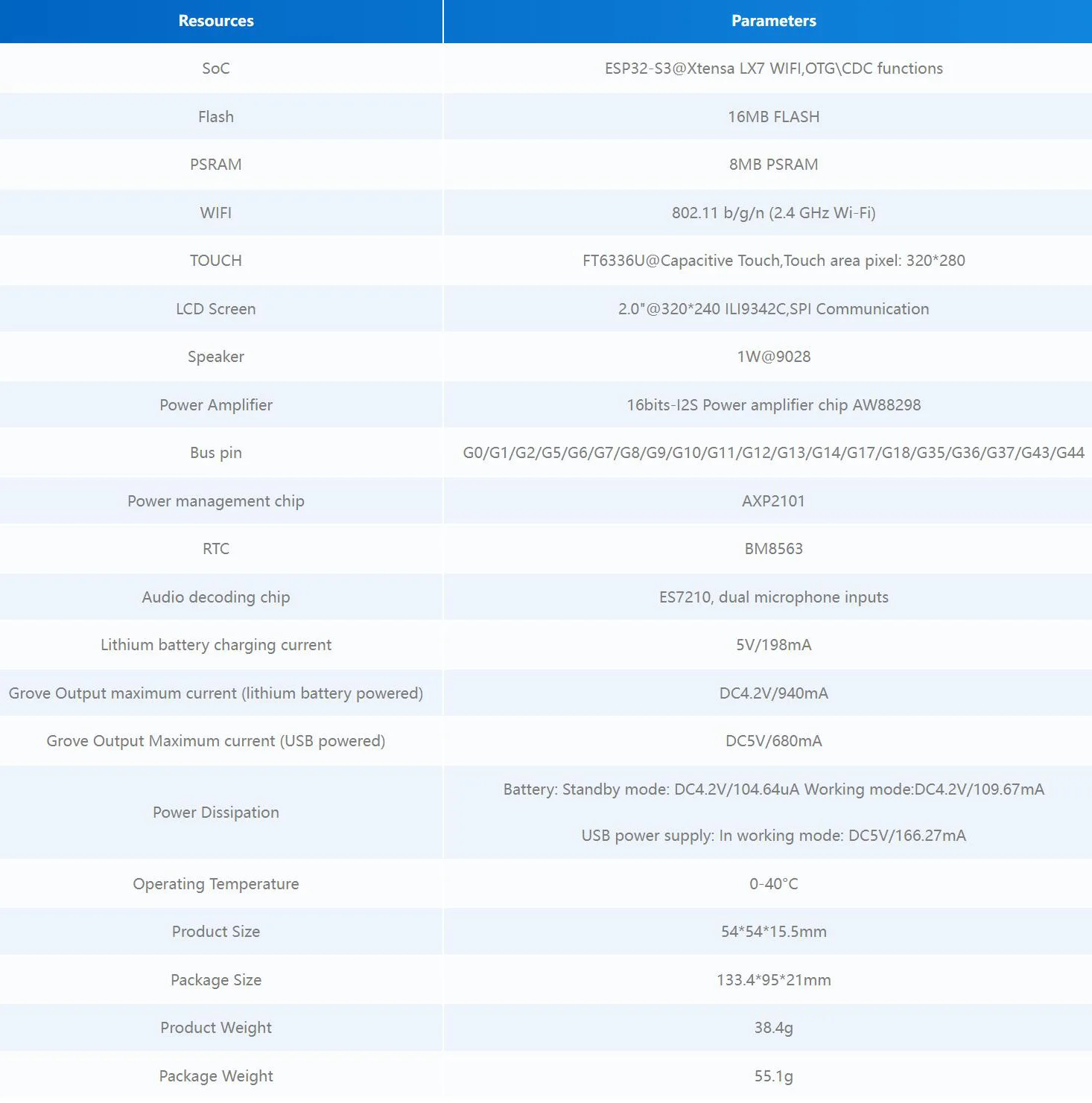

Especificación

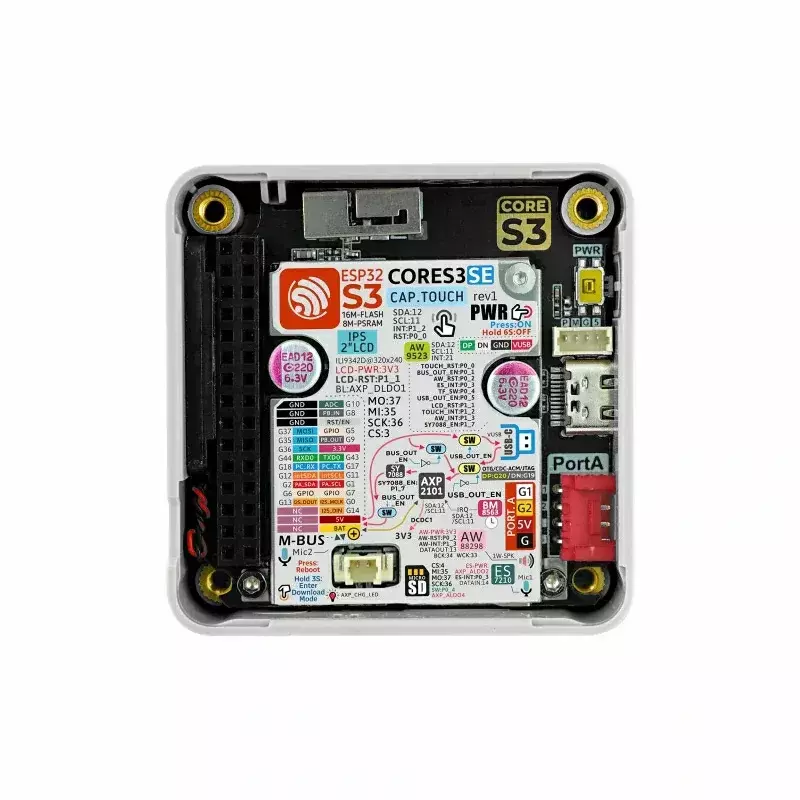

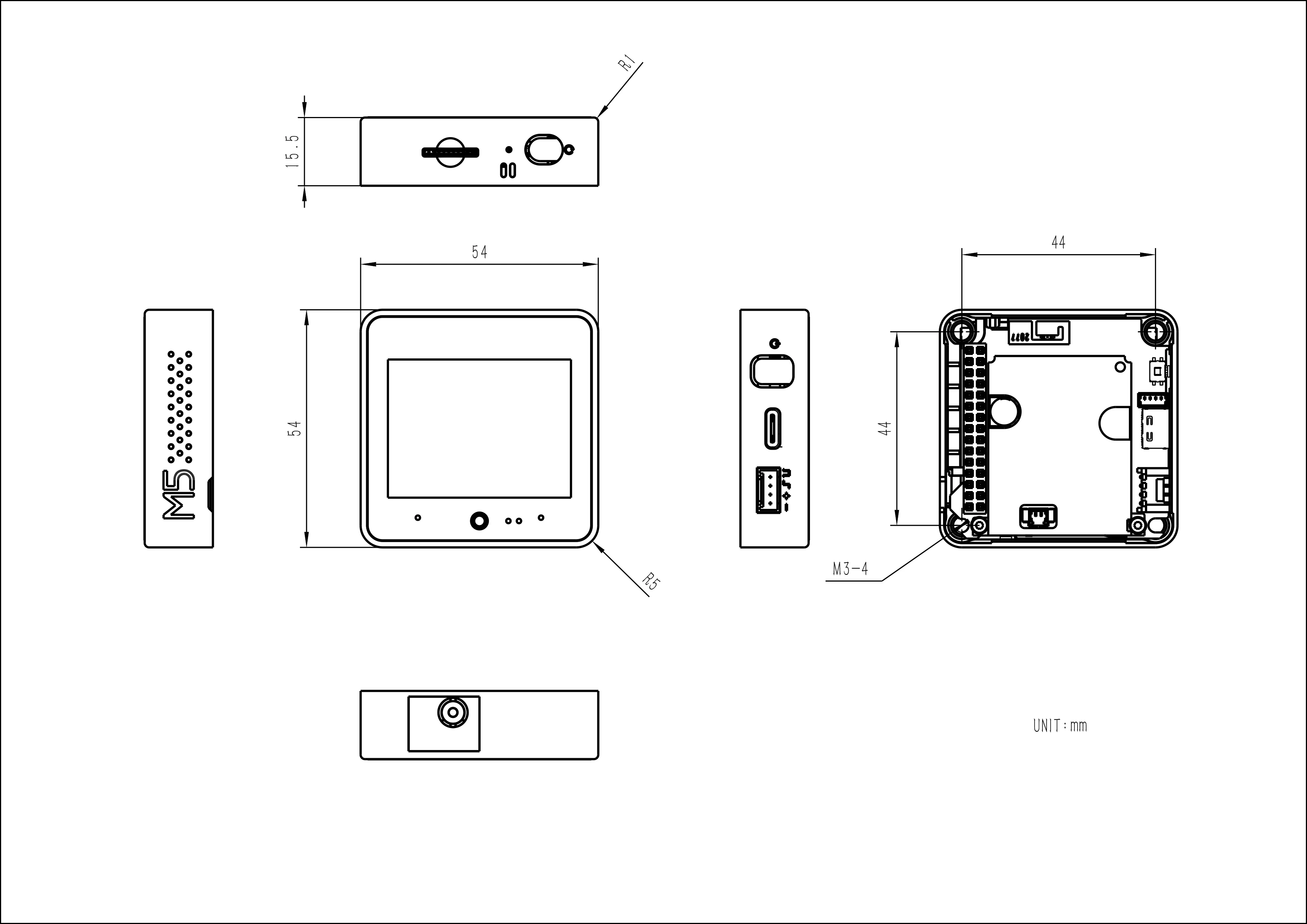

Detalles del producto
Recordatorio amable
Modo de descarga
Antes de descargar el programa, asegúrese de mantener presionado el botón de Reinicio 3S (luz verde) para entrar en el modo de descarga, de lo contrario, ¡la descarga fallará!

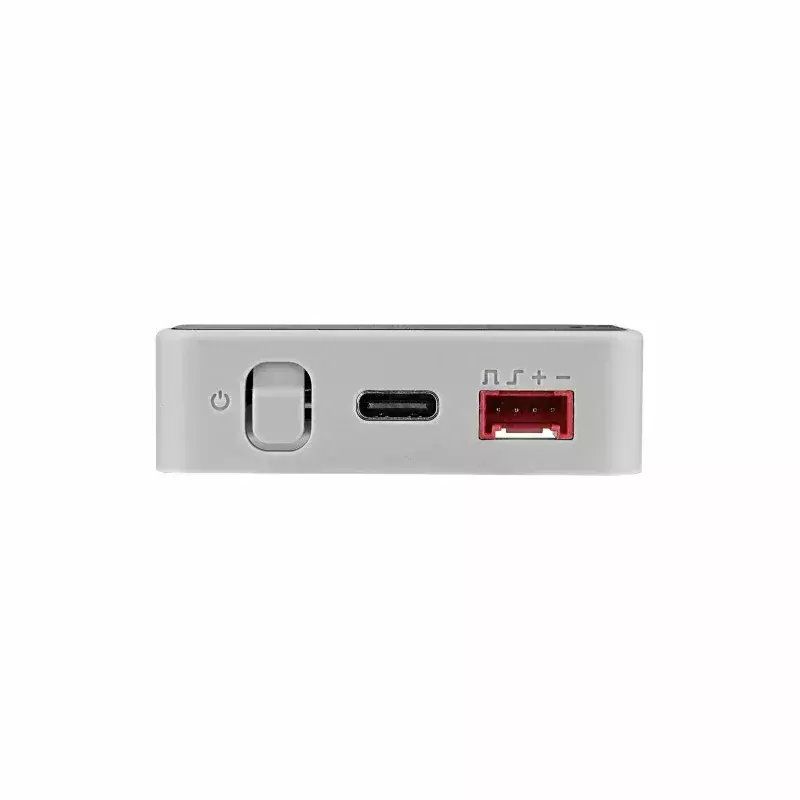

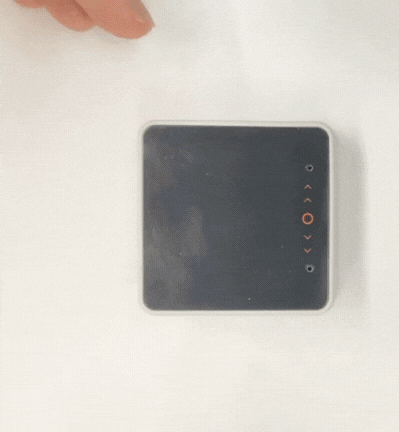

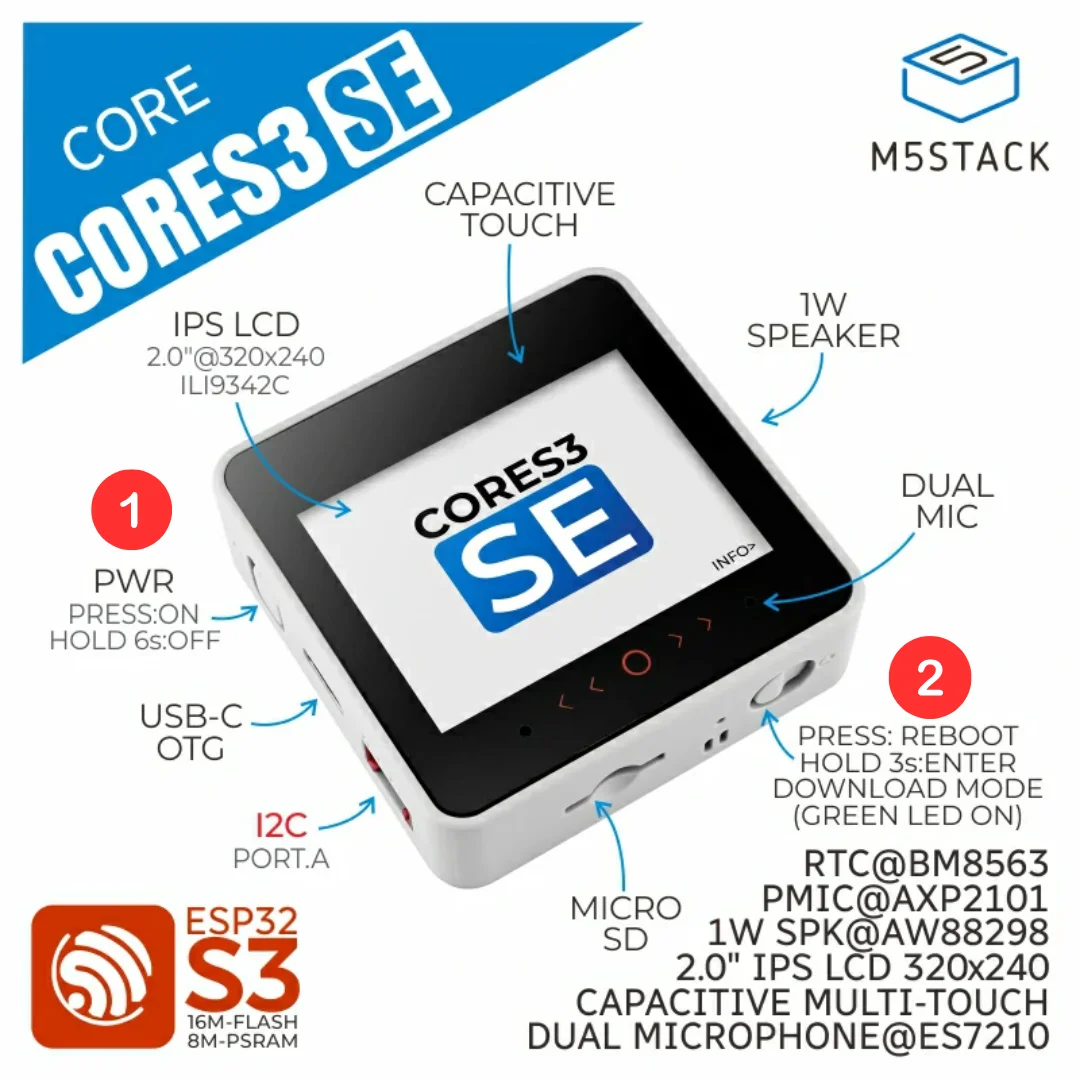

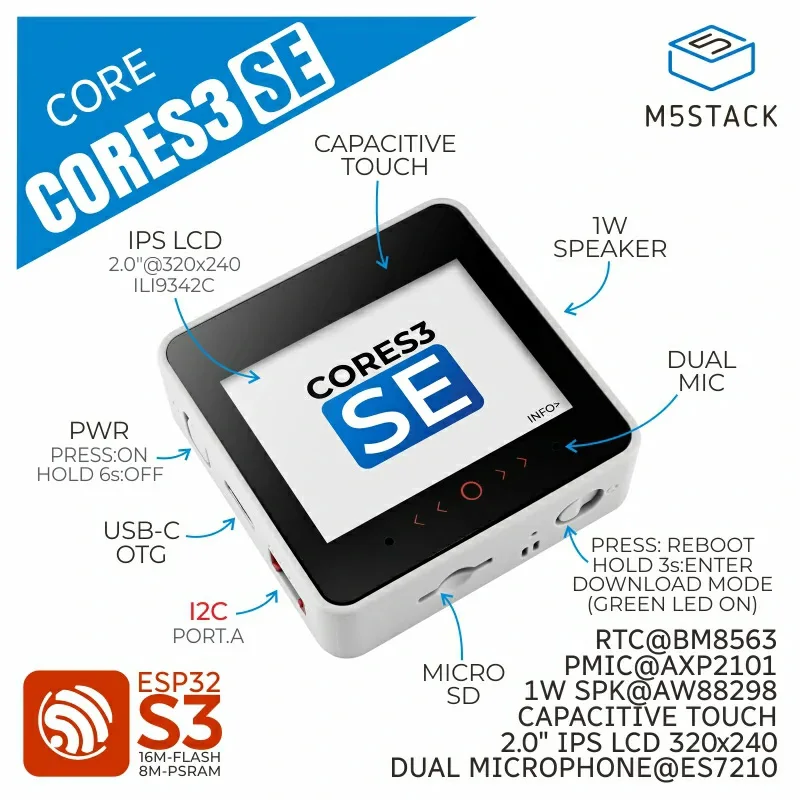

Operación de encendido y apagado
Operación de encendido y apagado:
Encendido: haga clic en el botón izquierdo de encendido ①
Apagado: Mantenga presionado el botón de encendido izquierdo ① durante 6 segundos
Reinicio: haga clic en el botón RST inferior ②
Modo de descarga: Pulsación larga botón de Reinicio ② 3S (luz verde)
Para Arduino NOTE

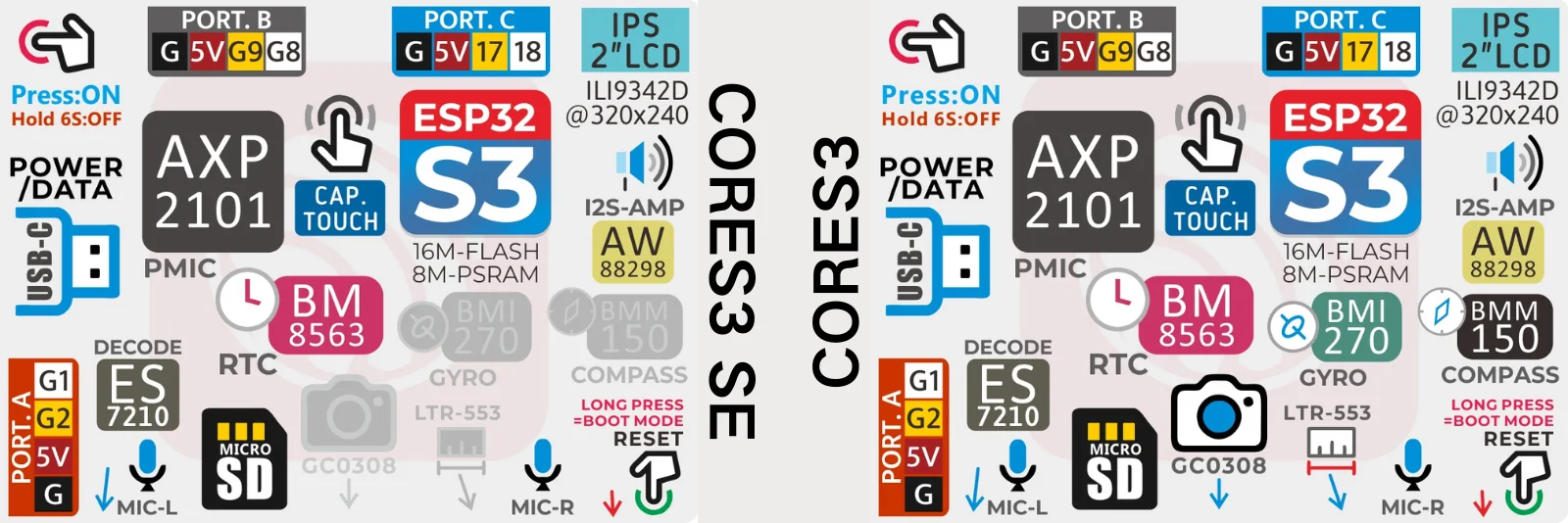

Existen diferencias de hardware entre M5CoreS3 SE y M5CoreS3. Los códigos en el archivo de la biblioteca que involucran la cámara, el sensor de proximidad, la IMU y el sensor magnético no son aplicables a M5CoreS3 SE.
