Número de modelo: Elfin-EG46
Enrutador 4G Elfin-EG46 de alto vuelo, puerto de red RS485 a 4G, conexión de puerto de red único 4G, enrutador 4G
Dispositivo Elfin-EG46 del enrutador 4G

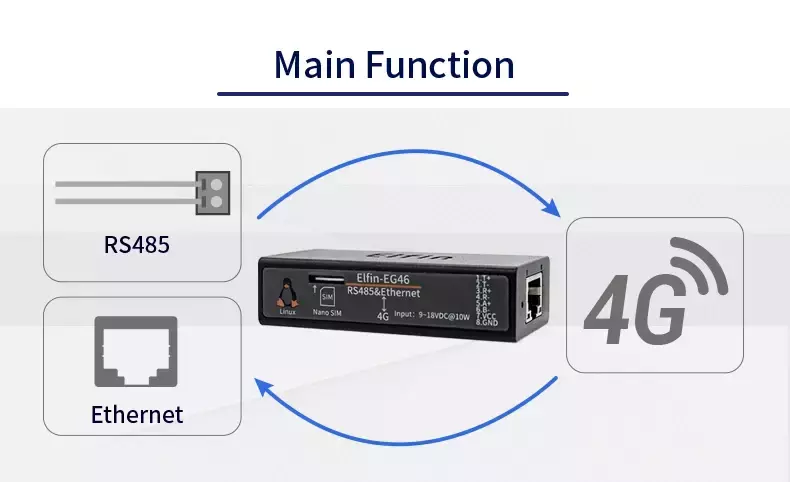

Función principal
RS485 y Ethernet a 4G
RS232 a GPRS/GSM Elfin-EG10 RS485 a GPRS/GSM Elfin-EG11 RS232 a Wifi Elfin-EW10 RS485 a Wifi Elfin-EW11 RS232 a Ethernet Elfin-EE10 RS485 a Ethernet Elfin-EE11 RS485 a 2G/3G/4G Elfin-EG41 RS485 a 2G/3G/4G/Ethernet Elfin-EG46
Para el dibujo de montaje de la serie Elfin

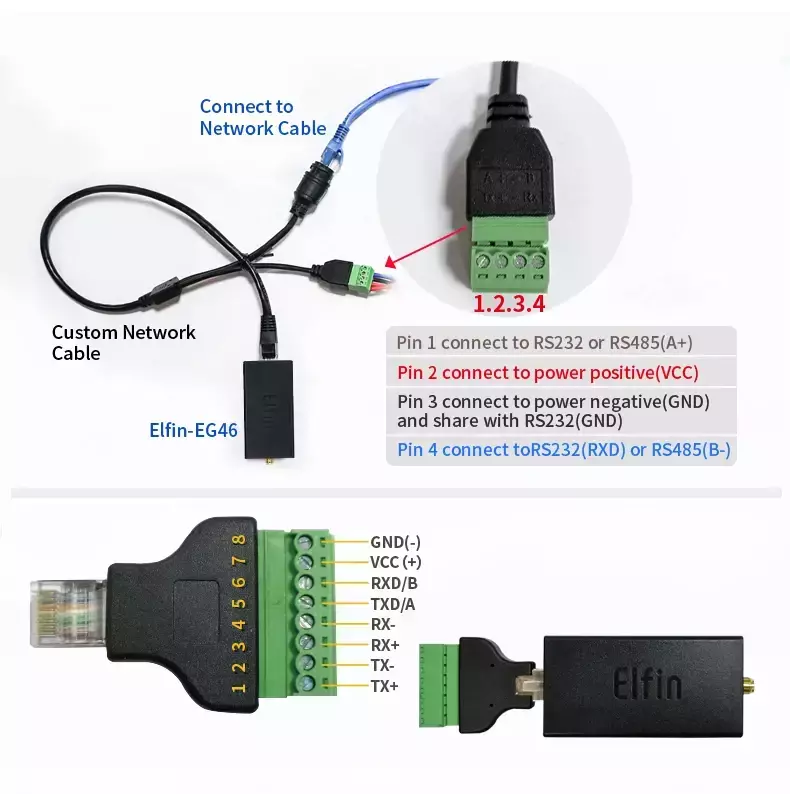

El dispositivo Elfin-EG41 puede conectar un conector de 8 PIN o un cable personalizado.

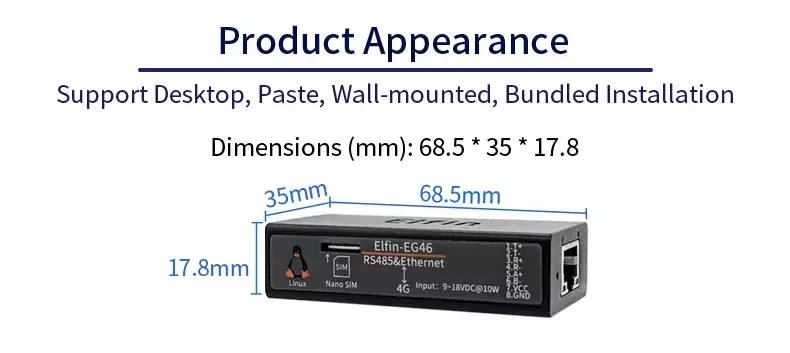

Apariencia del producto del enrutador Elfin-EG46 4G

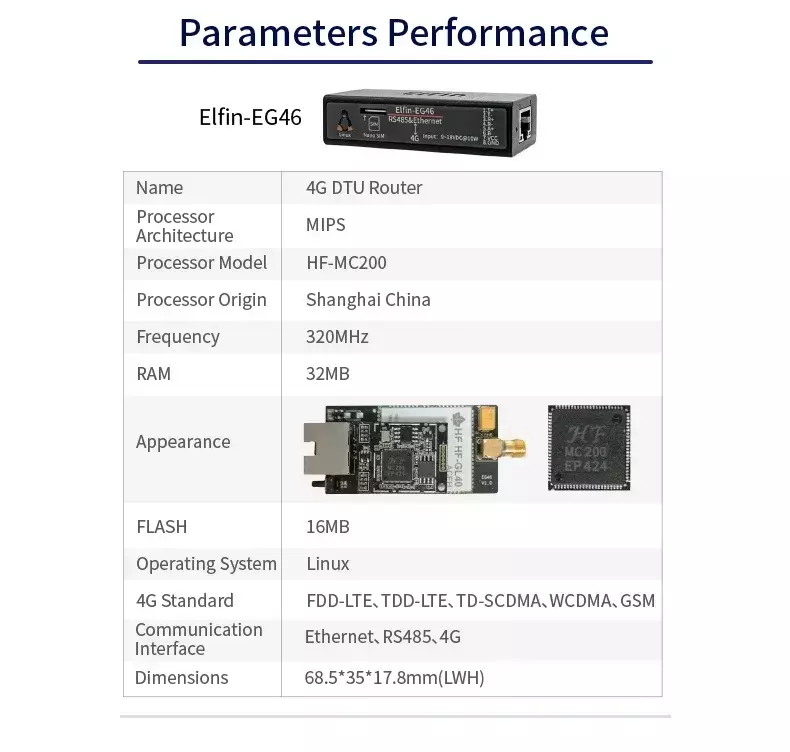

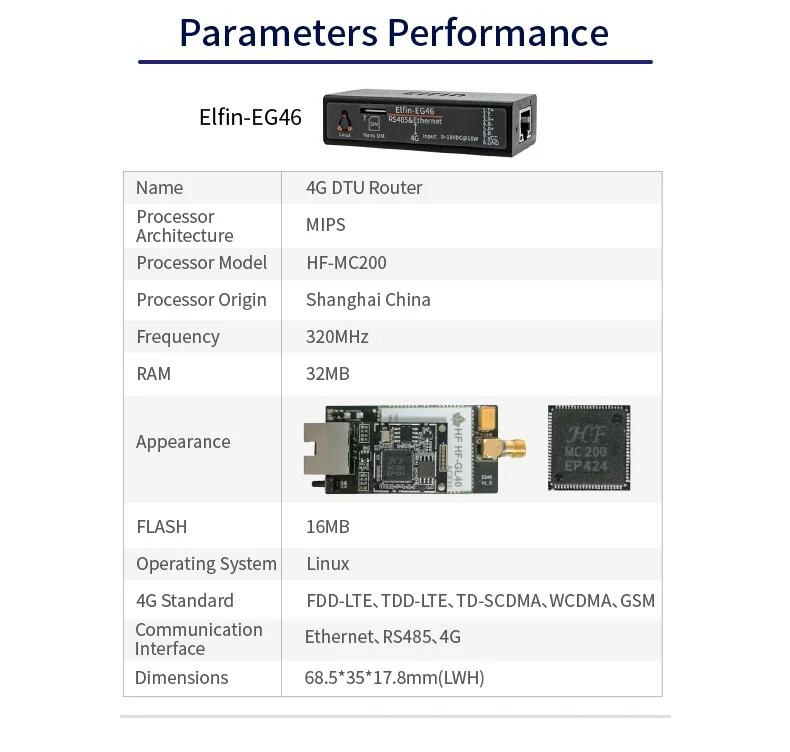

Elfin-EG46 Parámetros Rendimiento

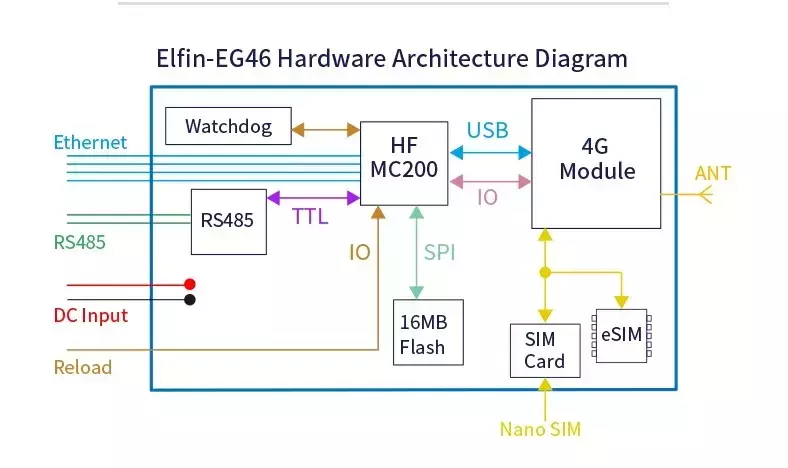

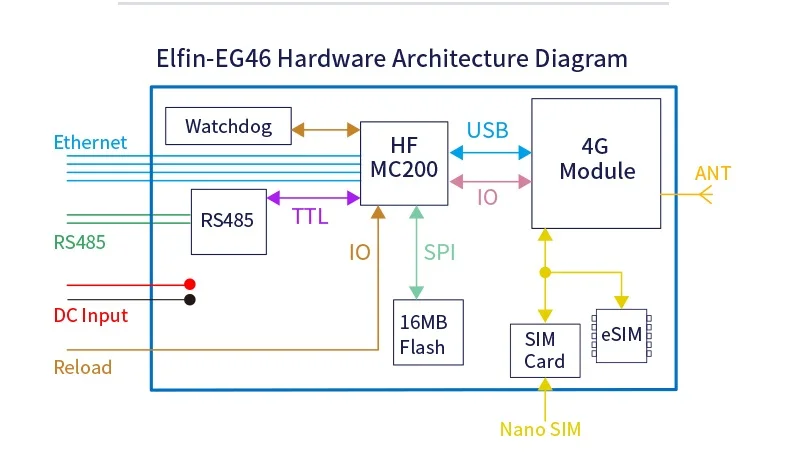

Diagrama de arquitectura de hardware Elfin-EG46

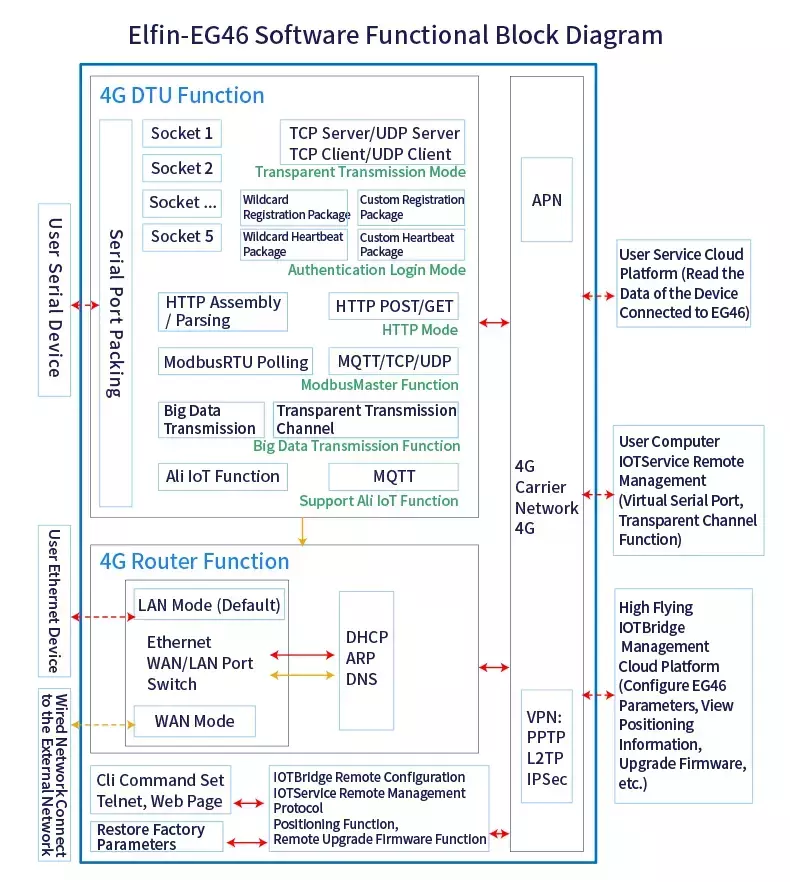

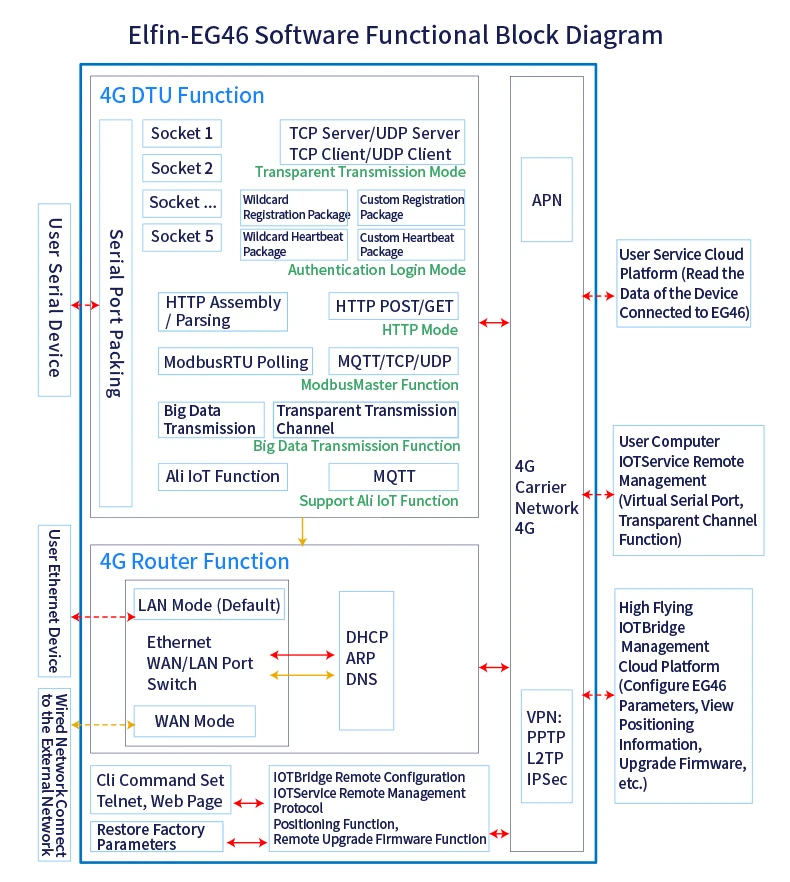

Diagrama de bloques funcional del software Elfin-EG46

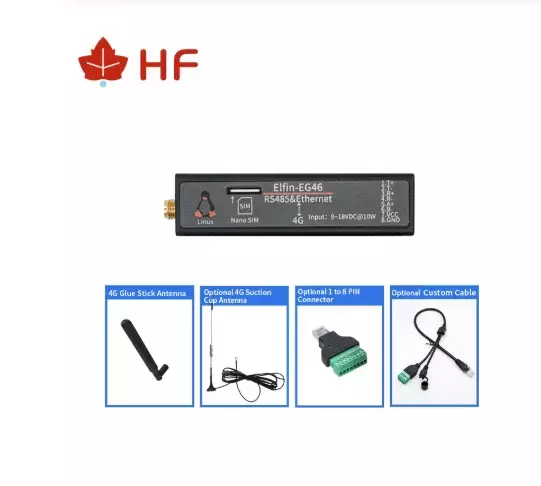

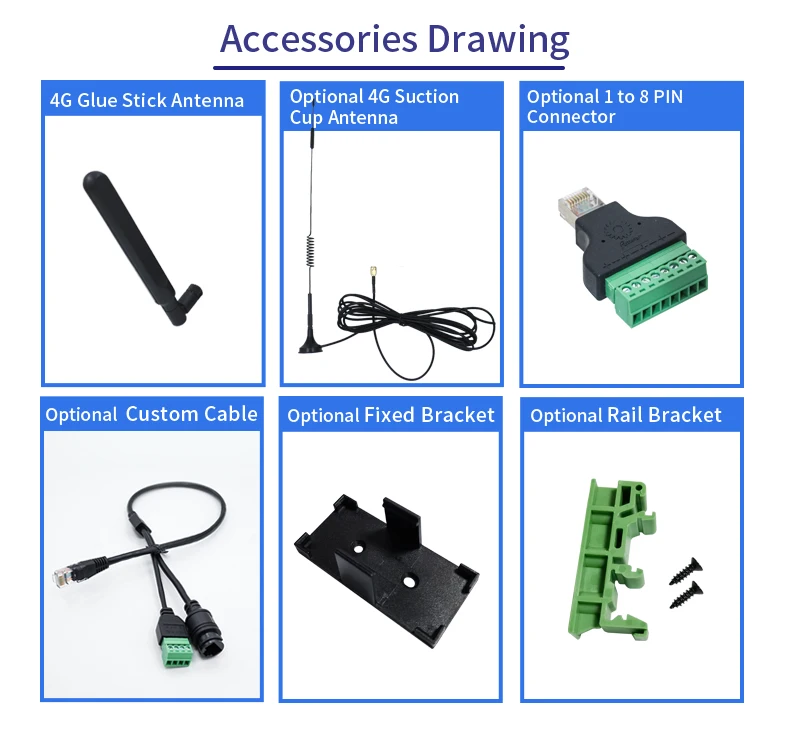

Dibujo de accesorios Elfin-EG46
El paquete predeterminado del kit3 incluye dispositivo Elfin-EG46, antena de barra de pegamento 4G, cable personalizado, soporte fijo y soporte de riel.Si necesita la antena de ventosa 4G o el conector 4PIN, comuníquese con nuestro personal de servicio antes de realizar el pedido.

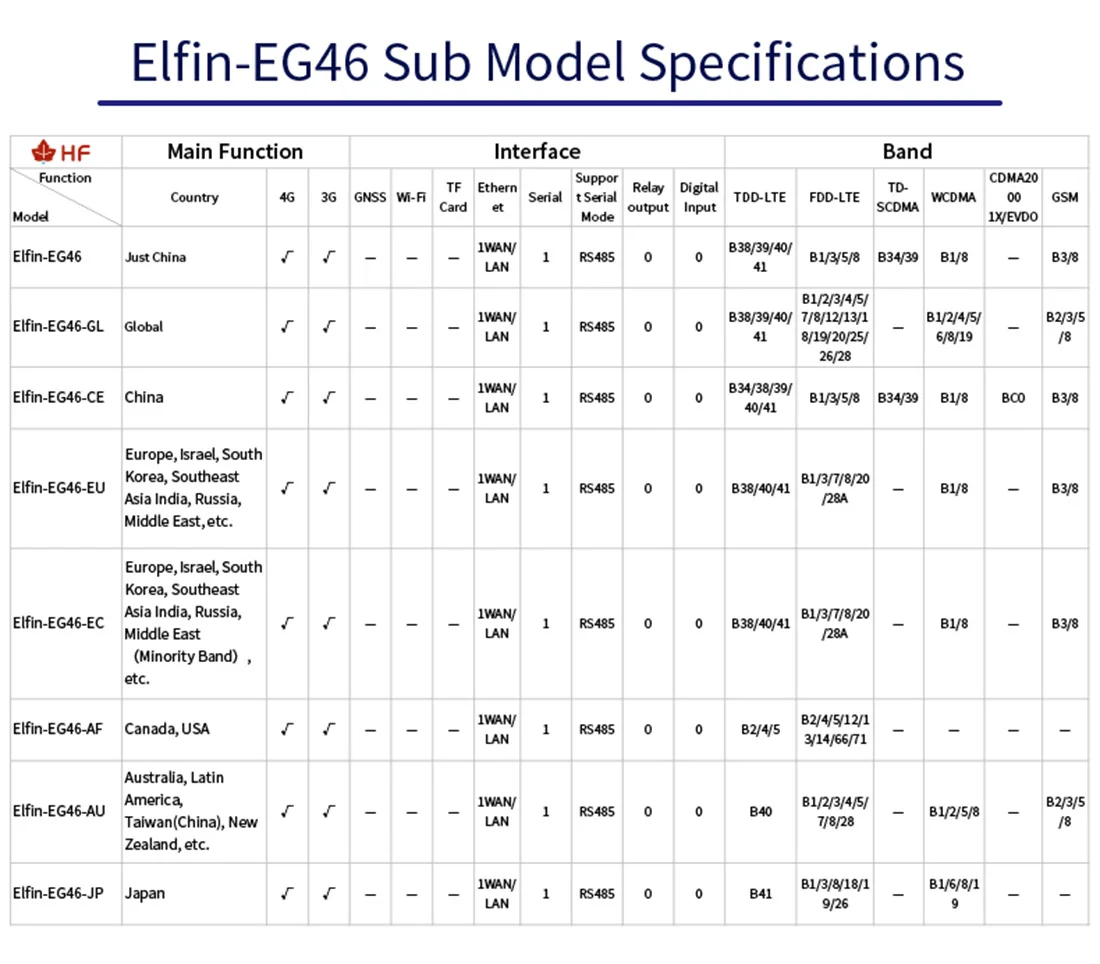

Especificación del submodelo Elfin-EG46
Para diferentes países, existen diferentes redes 4G, por lo que antes de realizar el pedido, primero debe verificar la red.Si la red es adecuada, elija el submodelo correcto.

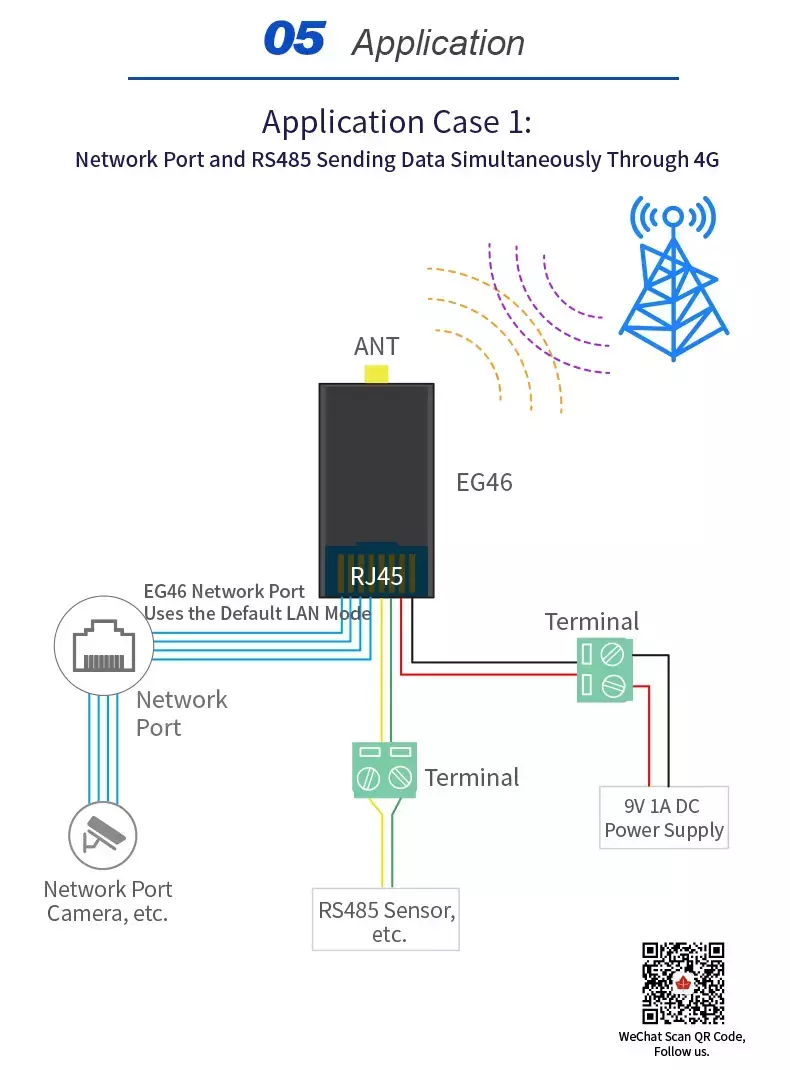

Aplicación 1: Puerto de red y RS485 Envío de datos simultáneamente a través de 4G
Nota: El puerto de red del EG46 es una función de puerto LAN.Se puede conectar a un dispositivo de puerto de red, como una cámara, para conectarlo a Internet.Al mismo tiempo, el puerto serie del EG46 se puede conectar al sensor RS485, por lo que se puede conectar a Internet.El puerto de red y RS485 pueden transmitir datos simultáneamente y establecer una conexión con la red 4G para transmitir datos, lo cual no es una alternativa.

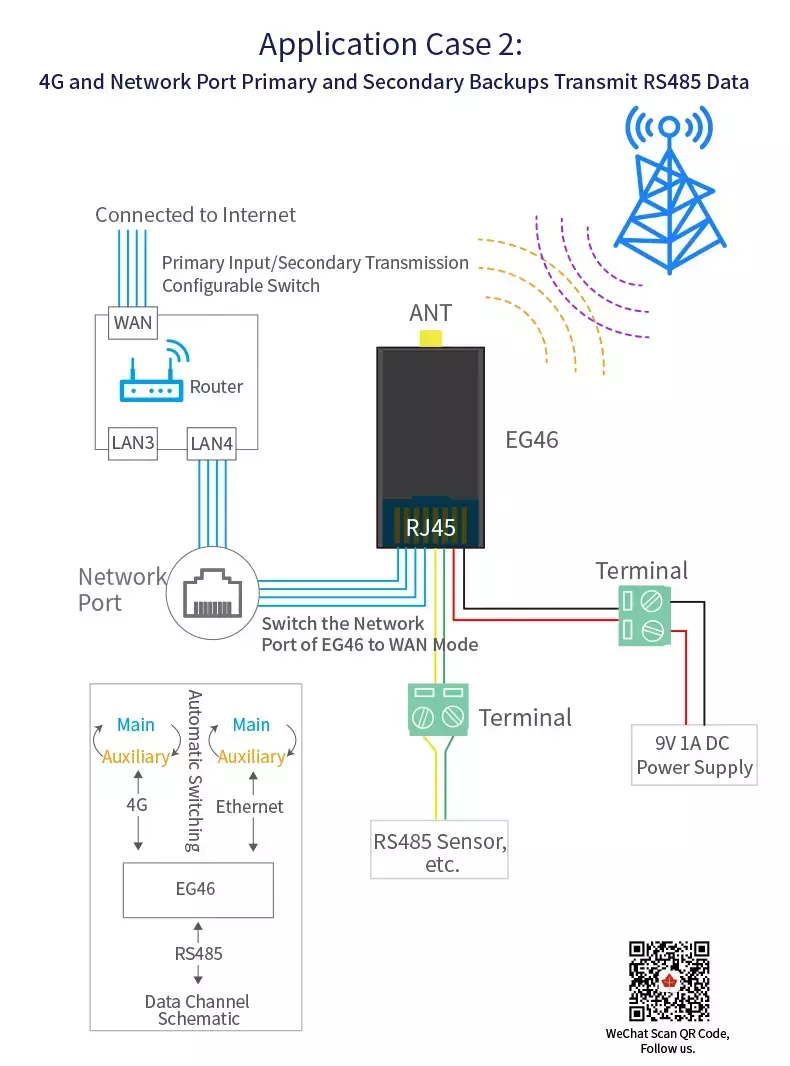

Aplicación 2:4G y puerto de red Copias de seguridad primaria y secundaria transmite datos RS485
Nota: El puerto de red realiza la función de puerto WAN, accede al dispositivo RS485, etc., y los requisitos de íntegración, puntualidad y tasa en línea de datos RS485 son altos.Más importante aún, evite el puerto serie a Ethernet, el puerto serie a 2G, el puerto serie a 4G, etc.Estos productos de enlace único pueden tener una red deficiente o condiciones anormales, lo que resulta en una interrupción de la transmisión de datos o pérdida de datos.El escenario principal del principal Ethernet secundario 4G: el uso del tráfico de datos es ignorar menos el arancel del tráfico 4G y la red Ethernet circundante es inestable.El escenario principal del principal auxiliar 4G Ethernet: preocuparse por las cargas de tráfico 4G excesivas, la red Ethernet alrededor y la red son estables.

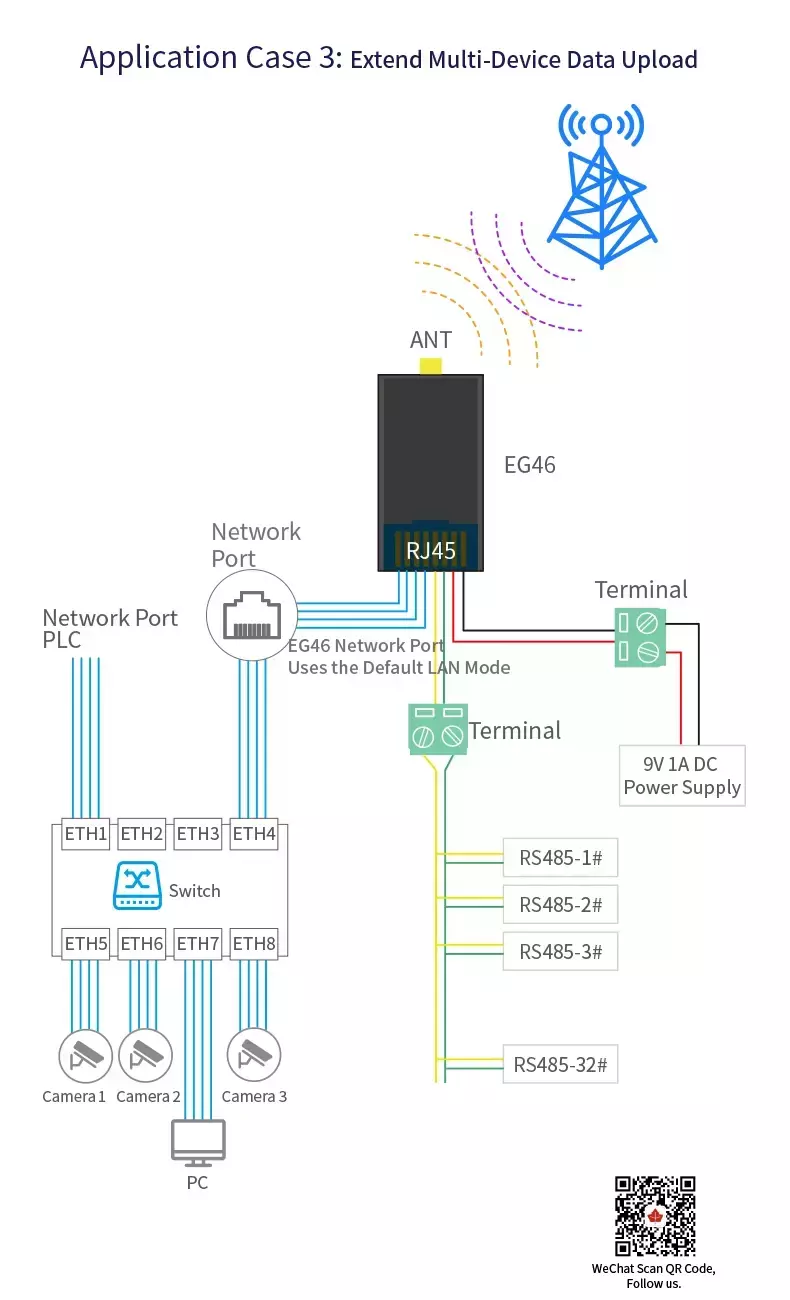

Aplicación 3: Amplíe la carga de datos de varios dispositivos
Nota: Puede conectarse a múltiples conmutadores o enrutadores a través de un puerto de red para conectar múltiples dispositivos de red (tomando cámaras, puertos de red, etc.)o PC.La PC puede pollear el dispositivo esclavo RS485 y cargar datos a Internet a través de la red 4G.También es posible que el EG46 contornee activamente el dispositivo esclavo RS485 y envíe los datos a Internet.

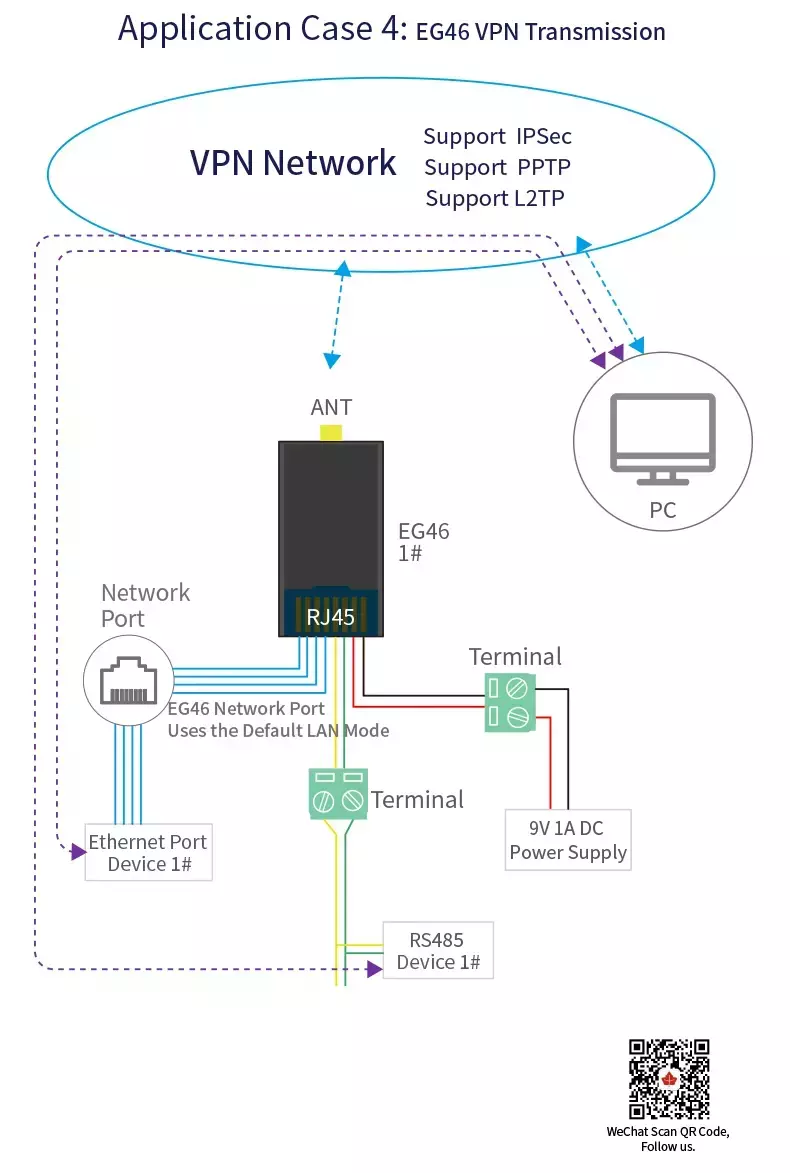

Aplicación 4: Transmisión VPN EG46
Nota: EG46 puede acceder a la red VPN configurando VPN y comunicarse con otro EG46 o PC.Posteriormente, EG46 admite los protocolos IPSec, PPTP y L2TP.La PC puede comunicarse con el dispositivo RS485 conectado al EG46 a través del dispositivo EG46 conectado a la VPN.Si la dirección del dispositivo RS485 conectado al bus no se repite, puede comunicarse con varios dispositivos RS485.La PC puede comunicarse con el dispositivo de interfaz Ethernet conectado al EG46 a través del dispositivo EG46 que ha sido configurado con el mapeo de puertos y conectado a la VPN.Si el número de interfaces Ethernet es mayor que dos, se puede ampliar a través del conmutador.Por supuesto, también se debe realizar el mapeo de los puertos.Múltiples dispositivos.Los canales ascendentes de datos 4G y Ethernet del EG46 (conmutados al modo WAN) se pueden configurar en modo VPN, pero solo existe un canal a la vez.Si EG46 está configurado solo con 4G como modo de enlace VPN, el puerto Ethernet se puede utilizar como LAN y conectar al dispositivo de puerto Ethernet.Si el puerto Ethernet se utiliza como modo WAN, el EG46 no tiene un puerto LAN.Sólo se puede utilizar como dispositivo RS485 para acceder a la VPN.

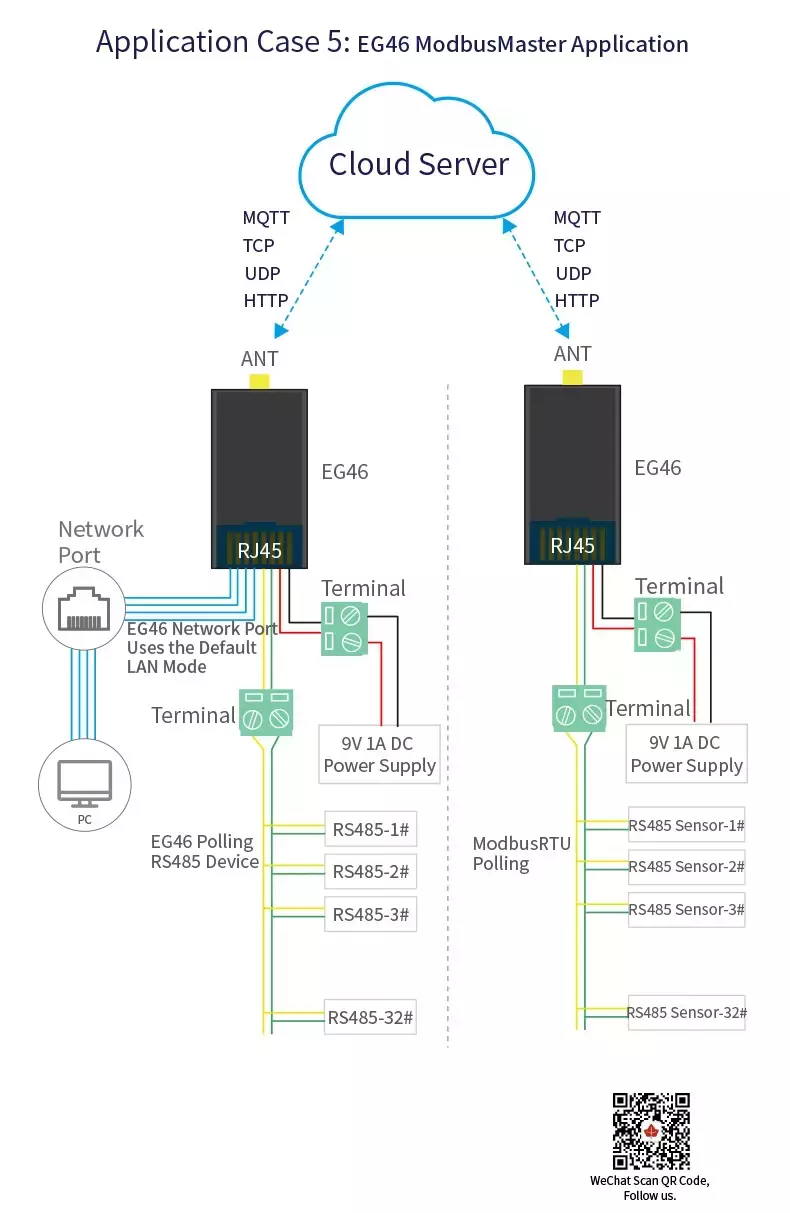

Aplicación 5: Aplicación maestra Modbus EG46
Nota: El EG46 se puede configurar como una función ModbusMaster para conectar los dispositivos RS485 conectados al bus. El EG46 puede cargar el valor del resultado devuelto por el dispositivo RS485 (actualmente solo admite tres tipos SHORT, FLOAT, BOOLEAN) al servidor en la nube. El análisis de datos también se puede realizar más tarde y enviar al servidor en la nube según las condiciones establecidas. El EG46 envía el resultado del sondeo al servidor en la nube a través de MQTT, TCP, UDP, HTTP, etc. El servidor en la nube también puede enviar comandos de control al dispositivo RS485.
